Стеновое ограждение цокольной части здания

Номер патента: 1596033

Опубликовано: 30.09.1990

Авторы: Бихневич, Глазунов, Гурьев, Чистяков

МПК: E04C 2/26

Метки: здания, каркасу, крепления, ограждения, панели, слоистой, узел

...аи) Ь/гп - Ьгде а"- максимальное значение из принятых значений аи.Приведенное первое условие для Б исходит из требуемой прочности материала отгиба; второе условие для- из требуемой прочности утеплителя. Условия для Ь и Ьвытекают из необходимости обеспечения требуемого подкрепления утеплителем стенки и нижней полки гофра обшивки. Условия для а; и а;), исходят из обеспечения требуемой расчетной схемы конструкции панели.Крепление панели 1 ограждения к элементу 2 каркаса осуществляется следующим образом. Панель 1 ограждения подводят к элементу 2 каркаса, выполненного в виде швеллера, двутавра, составного сечения, например, в виде трубы с пластиной и т. п. Скобу 10 струбцины заводят в отгиб 9 гофра 3 обш;:вки панели, а винт 11 струбцины...

Номер патента: 681164

Опубликовано: 25.08.1979

Авторы: Дмитриенко, Никифорова, Покровский, Рогозин, Федоров

МПК: E04B 1/38

Метки: здания, каркасу, крепление, ограждения, панели

...хвоста, а крепеж 51 ь 1 Й элемент - в виде охватывающей ребро рззьемной скобы из двух стянутых болтом металлических пластин 7.-образгО 1 формы.На фиг. 1 представлен элемент для крепления панелей ограждения; цз фиг. 2 изображено крепление панели к ригслю.Крепежный элемент 1 вь 1 полнец в видеразъемной скобы, состоящей из двух стяну О тых болтом 2 металлических пластин 3 и 4У-образной формы, расположенных друг против друга с зазором С. Стенки 5 каждой пластины имеют с одной стороны прямоугольные вырезы 6, образующие прорезь 15для надевания скобы на полку 7 ригеля 8Ребро 9 панели 10 образовано на ее внутренней поверхности и выполнено с сечением в форме ласточкиного хвоста.Крепление панели к каркасу здация осуществляют следующим образом.2...

Номер патента: 1747629

Опубликовано: 15.07.1992

Автор: Селиванов

МПК: E04B 2/00, E04C 2/40

Метки: здания, ограждение, стеновое, цокольной, части

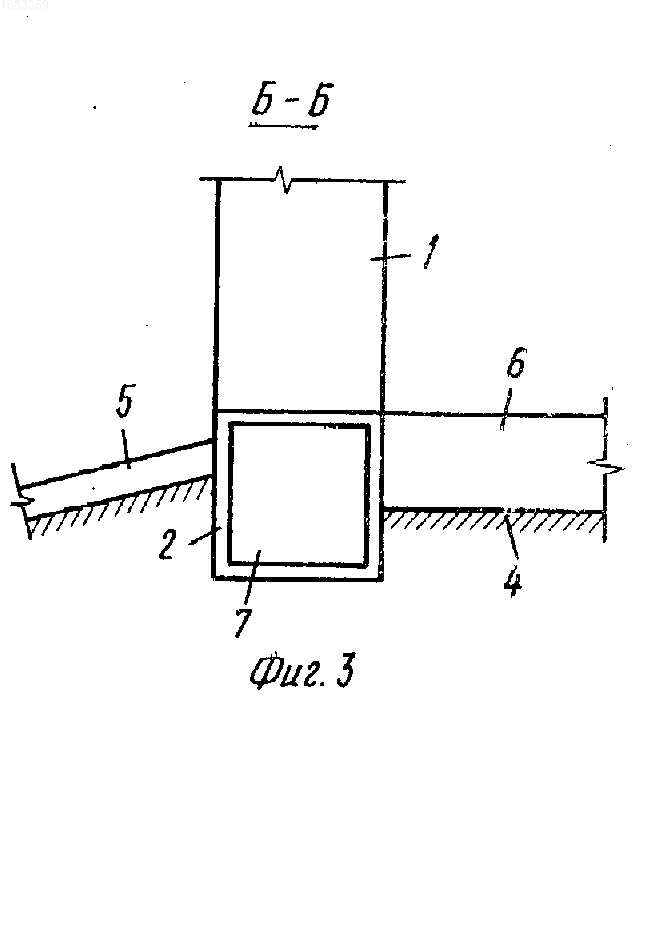

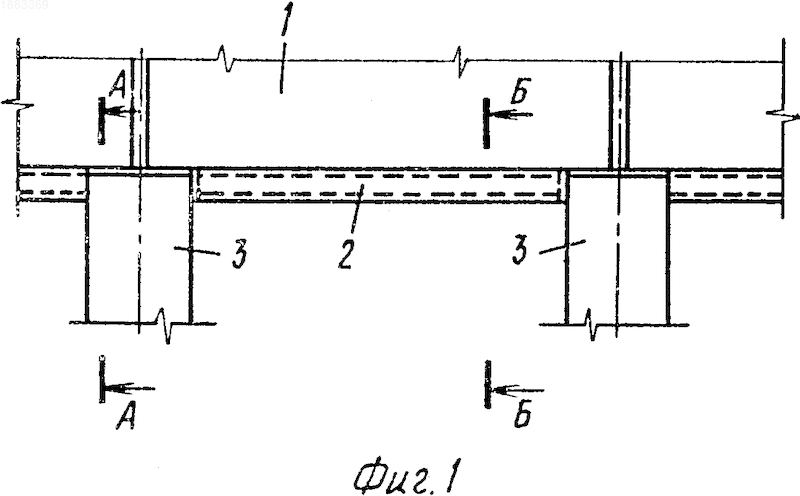

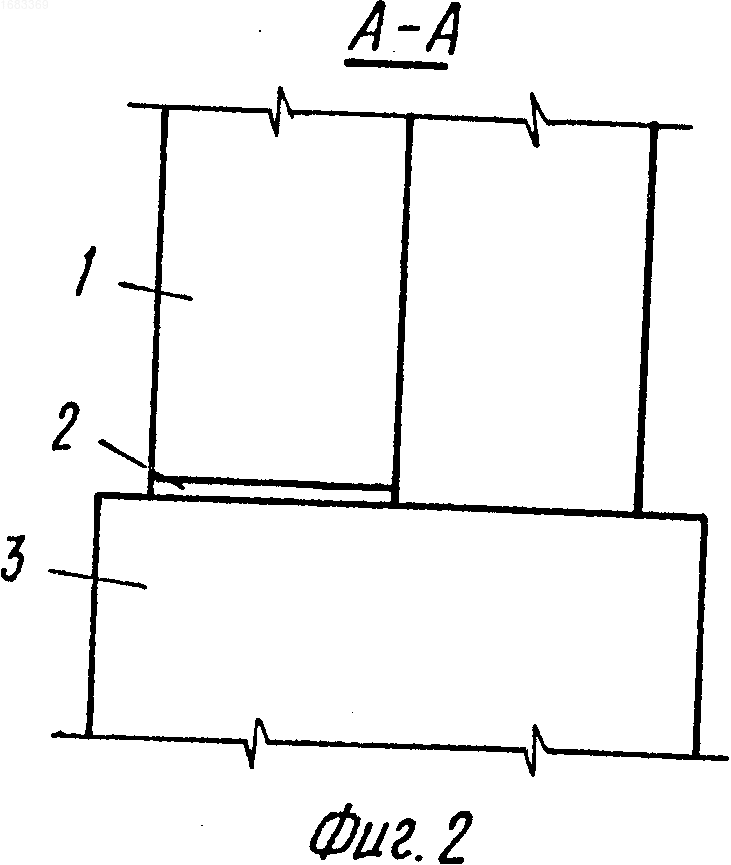

...полимерным козырьком с поперечным сечением в виде 10 швеллера или 2 Т, имеющим ширину не менее толщины цокольной пайели, длину, равную расстоянию между фундаментами, и полки, частичнозаглубленные а грунт основания.:15Однако это стеновое ограждение промерзает в местах расположения фундаментов из-за высокой теплопроводности материала фундамейтов (бетона).Целью изобретения является улучше ние теплотехничЕских качеств ограхдения,, На фиг. 1 изображено стеновое ограждение цокольной части здания, фасад; на фиг, 2 - разрез А-А на фиг, 1; на фиг. 3 - разрез Б-Б нв фиг, 1 с поперечным сечением 25 козырька в виде швеллера; на фиг, 4- то же, с поперечным сечением козырька ввиде 2 Т,Становое ограждейие представляет собой надземную часть 1 в виде...

Номер патента: 1308730

Опубликовано: 07.05.1987

Автор: Львов

МПК: E04C 2/40

Метки: здания, ограждение, стеновое, цокольной, части

...и 4 - разрез Б-Б на фиг. 1 (с поперечным сечением козырька в виде швеллера или 2 Т).Стеновое ограждение представляет собой надземную часть 1 в виде обычной цокольной стеновой панели и подземную часть 2 в виде жестко закрепленного полимерного козырька с поперечным сечением в виде швеллера или 2 Т, прикрепленного своей стенкой к надземной части 1, а полками, обращенными в сторону грунта 3.Установленная на фундамент 4 панель 1 совместно с грунтом 3, отмосткой 5 и полом 6 образует замкнутую воздушную полость 7. Стенка козырька 2 служит для гидроизоляции надИзобретение относится к строительству, а именно к стеновым ограждениям цокольных частей зданий и сооружений.Целью изобретения является улучшение теплотехнических свойств огния, а полки -...

Номер патента: 1560693

Опубликовано: 30.04.1990

Авторы: Буркин, Собянин, Табачников

МПК: E04B 1/38, E04B 1/61

Метки: здания, каркасом, навесных, ограждения, панелей, соединение, стенового, стыковое

...две верхних панели исоединяют створки 3 и 4 петель припомощи осей 5, затем, продолжаяподьем, последовательно соединяютстворки противоположных петель до полной сборки стенового ограждения. Сте 55новое ограждение в собранном виденавешивают на крюки 9 колонн 2 каркаса при помощи опорных кронштейнов 8. с наружной и внутренней сторон стенового ограждения, Монтаж осуществляютпутем разворачивания подъемным краномсобранных в пакет панелей, последова-тельного соединения наружных и внутренних створок 3 и 4 осями 5. В собранном виде стеновое ограждение наве"шивают на каркас здания, 1 з.п. Ф-лы,8 ил. В процессе раскрытия пакета панелей исоединения створок 3 и 4 угловых петель осями 5 уплотнитель 6 горизонтального стыка обжимается. Геометрияугловых...
