Выключатель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ВЫКЛЮЧАТЕЛЬ, содержащий отрезок линии передачи, параллельно которому подключены коммутирующие pin диоды, два разделительных конденсатора, включенных последовательно на входе и выходе выключателя, дроссель, первый вывод которого соединен с отрезком линии передачи, а второй с источником управляющего сигнала, и блокировочный конденсатор, отличающийся тем, что, с целью увеличения развязки при сохранении времени переключения, введен дополнительный диод, второй электрод которого соединен с вторым выводом дросселя, а первый с первым выводом блокировочного конденсатора, второй вывод которого соединен с корпусом выключателя, при этом параллельно блокировочному конденсатору включен введенный резистор.
Описание
Целью изобретения является увеличение развязки при сохранении времени переключения.

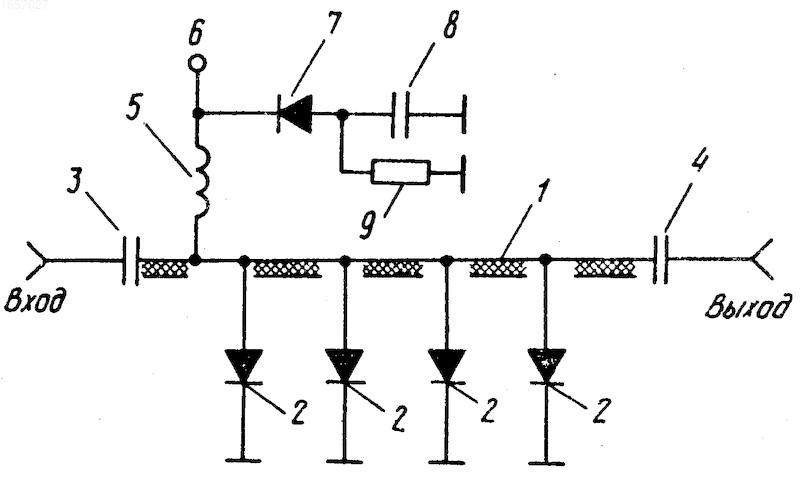

На чертеже изображена электрическая схема выключателя.
Выключатель содержит отрезок линии передачи 1, параллельно к которому первыми электродами подключены коммутирующие pin-диоды 2, два разделительных конденсатора 3, 4, включенных последовательно на входе и выходе выключателя, дроссель 5, первый вывод которого соединен с отрезком линии передачи 1, а второй с источником управляющего сигнала 6, дополнительный диод 7, второй электрод которого соединен с вторым выводом дросселя 5, а первый с первым выводом блокировочного конденсатора 8, второй вывод которого соединен с корпусом выключателя, и резистор 9, включенный параллельно блокировочному конденсатору 8.
Выключатель работает следующим образом.
При отсутствии управляющего сигнала коммутирующие pin-диоды 2 закрыты и сигнал с входа выключателя проходит без ослабления на его выход. В этом режиме блокировочный конденсатор 8 через открытый дополнительный диод 7 подключен к дросселю 5. Благодаря этому обеспечивается развязка тракта сигнала и цепи управляющего сигнала. При подаче управляющего сигнала pin-диоды 2 открываются, а дополнительный диод 7 закрывается. Сигнал с входа выключателя не проходит на его выход. В этом случае блокировочный конденсатор 8 отключен от источника управляющего сигнала 6. Благодаря этому обеспечивается неискаженная передача фронтов управляющих сигналов и, следовательно, высокое быстродействие выключателя.
Изобретение относится к радиотехнике и может быть использовано в коммутационных устройствах. Целью изобретения является увеличение развязки при сохранении времени переключения. Выключатель содержит отрезок линии передачи 1, параллельно которому подключены коммутирующие pir-диоды 2, дроссель 5, первый вывод которого соединен с отрезком линии передачи 1, а второй с источником управляющего сигнала 6 и с вторым электродом дополнительного диода 7, первый электрод которого соединен с первым выводом блокировочного конденсатора 8, второй вывод которого соединен с корпусом выключателя, и введенный резистор 9, включенный параллельно блокировочному конденсатору 8. 1 ил.
Рисунки
Заявка
4489544/07, 03.10.1988
Яковлев В. В, Жаров В. В
МПК / Метки
МПК: H01P 1/10
Метки: выключатель
Опубликовано: 27.11.1995
