Способ герметизации радиоэлектронного блока
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ГЕРМЕТИЗАЦИИ РАДИОЭЛЕКТРОННОГО БЛОКА , включающий нанесение антиадгезионного слоя, заливку блока компаундом и отвеpждение компаунда, отличающийся тем, что, с целью повышения электpической пpочности изделия путем исключения pастpескивания компаунда, нанесение антиадгезионного слоя осуществляют заполнением блока жидким диэлектpиком с кинематической вязкостью до 4 Ст, для заливки блока используют компаунд с плотностью, пpевышающей плотность жидкого диэлектpика в 1,1 и более pаза, а отвеpждение компаунда осуществляют в контакте с жидким диэлектpиком.
Описание
Цель изобретения - повышение электрической прочности изделия путем исключения растрескивания компаунда.

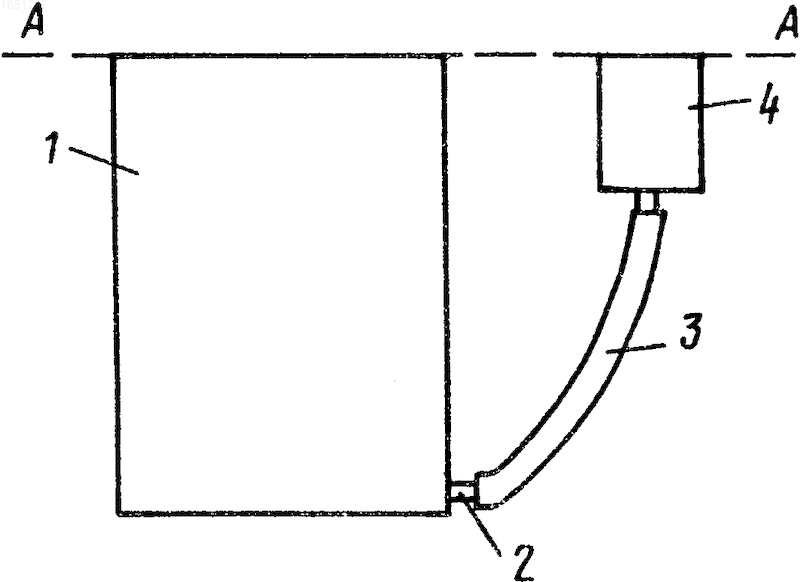

На чертеже показано устройство для осуществления предлагаемого способа герметизации, общий вид.
Устройство содержит блок 1, предварительно заполненный конденсаторным маслом, со штуцером 2, соединенным соединительным шлангом 3 с питателем 4 для заливки компаундом.
Способ осуществляется следующим образом.
Радиоэлементы после монтажа устанавливают в корпус блока 1. Затем блок подвергают термовакуумной сушке при остаточном давлении
66,5 Па, температуре 60оС и заливке жидким диэлектриком, например конденсаторным маслом с плотностью 860 кг/м3, предварительно обезгаженным при остаточном давлении 66,5 Па и температуре 60оС. Далее блок опрессовывают этим же жидким диэлектриком при нормальной температуре и избыточном давлении 15 МПА в течение не менее 8 ч. Затем блок 1 помещают в автоклав и заливают не растворяющимся в жидком диэлектрике компаундом с большей плотностью, например эпоксидным компаундом, через штуцер 2 расположенный в нижней части блока, при температуре 40оС и остаточном давлении 0,66-2,66 кПа путем вытеснения жидкого диэлектрика из зазоров по всему объему блока 1 до уровня А-А по принципу сообщающихся сосудов за счет разницы плотности компаунда и конденсаторного масла. В качестве компаунда использована маслостойкая композиция на основе эпоксидно-диановой смолы, олигоэфиракрилата МГФ-9 и метафенилендиамина с высокой по сравнению с конденсаторным маслом плотностью, которая составляет 1250 кг/м3, т. е. , в 1,1 раза больше, и способна отверждаться в контакте с конденсаторным маслом. После заливки производится отверждение компаунда при 60оС в течение 12-14 ч.Таким образом, надежная эксплуатация блока радиоэлементов при высоких напряжениях и знакопеременных температурах обеспечивается за счет бездефектной и механически не напряженной электрической изоляции, состоящей из комбинации жидкой и твердой фаз. Все изложенное позволяет говорить о технико-экономических преимуществах предлагаемого способа для герметизации блока. (56) Авторское свидетельство СССР N 337971, кл. Н 05 К 5/06, 1970.
Изобретение относится к электро- и радиоэлектронной аппаратуре и может быть использовано для герметизации радиоэлектронного блока (РЭБ). Цель - повышение электрической прочности изделия путем исключения растрескивания компаунда. Для этого нанесение антиадгезионного слоя осуществляют заполнением РЭБ жидким диэлектриком с кинематической вязкостью до 4 ст. Затем РЭБ помещают в автоклав и заливают не растворяющимся в жидком диэлектрике компаундом с большей плотностью большей в 1,1 и более раза, например эпоксидным компаундом, при температуре 40С и остаточном давлении 0,66 - 2,66 кПа. Жидкий диэлектрик вытесняется из зазоров по всему объему РЭБ. После заливки производят отверждение компаунда. 1 ил.
Рисунки
Заявка
4398931/21, 28.03.1988
Агевнина Т. М, Ершова В. М, Наймарк Э. А, Советкин Ю. Ф, Шевченко Т. А
МПК / Метки
МПК: H05K 5/06
Метки: блока, герметизации, радиоэлектронного
Опубликовано: 30.03.1994
