Номер патента: 1646430
Автор: Титов
Формула
КОНДЕНСАТОР, содержащий металлические фольговые обкладки, пропитанный диэлектрик между ними и токовыводы с лепестками, примыкающие к обкладкам, отличающийся тем, что, с целью повышения надежности, он снабжен двумя дополнительными металлическими фольговыми обкладками, каждая из которых расположена между токовыводами с лепестками и диэлектриком.
Описание
Цель изобретения - повышение надежности.

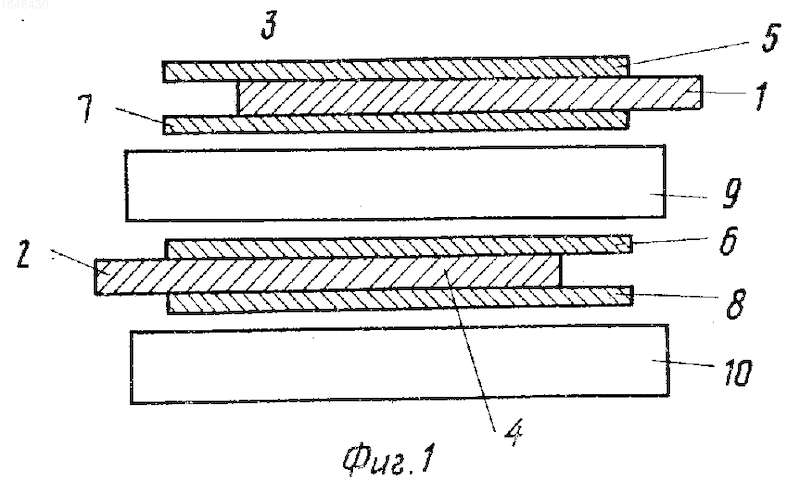

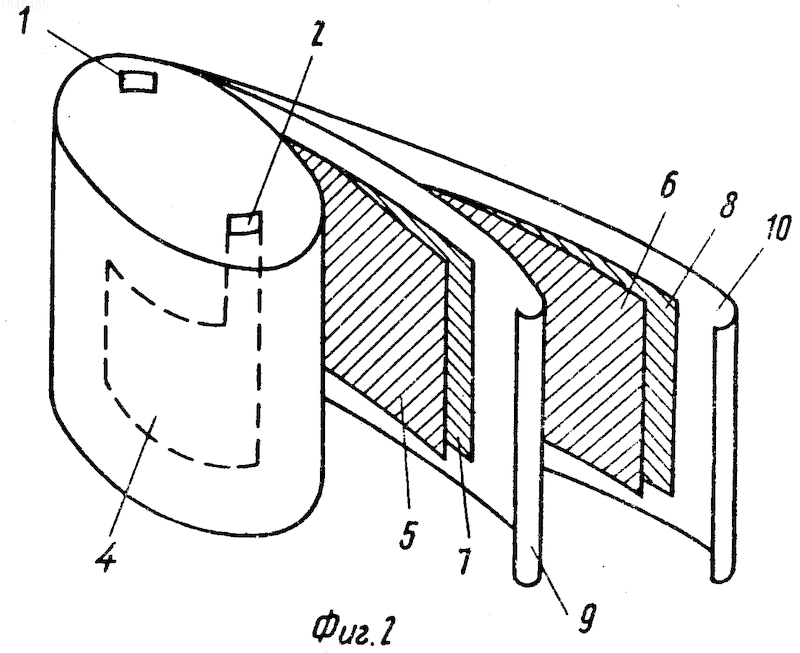

На фиг. 1 изображен конденсатор, поперечный разрез; на фиг. 2 - его аксонометрическая проекция.
Конденсатор содержит токовыводы 1 и 2 с лепестками 3 и 4, металлические фольговые обкладки 5, 6 и две дополнительные фольговые обкладки 7 и 8, пропитанный диэлектрик 9 и 10, расположенный между металлическими фольговыми обкладками.
Электрический контакт между лепестками токовыводов и обкладками определяется как отдельными микровыступами на поверхности фольговой обкладки, так и периметром перекрывающихся слоев.
Дополнительная пара металлических фольговых обкладок, расположенных смежно основным металлическим фольговым обкладкам, обеспечивает уменьшение переходного сопротивления между лепестками токовыводов и фольговыми обкладками, так как при прочих равных условиях число мест контактирования лепестков токовыводов и обкладок, а также периметр контакта токовывода с двумя обкладками фактически увеличиваются в два раза.
Пример конкретного выполнения.
Конденсатор может быть изготовлен путем намотки лент алюминиевой фольги марки А5 ГОСТ 25905-83 толщиной 7-9 мкм и лент комбинированного бумажно-пленочного диэлектрика. В качестве бумаги может быть применена конденсаторная бумага марки КОН-2 ГОСТ 1908-82 толщиной 5-6 мкм, в качестве пленки - полиэтилентерефталатная пленка ГОСТ 24234-80. В качестве пропитки может быть использовано медицинское касторовое масло ГОСТ 18102-72. Вставные выводы могут быть изготовлены из медной фольги толщиной 40-50 мкм. Конденсатор может быть размещен в металлическом или пластмассовом корпусе.
Конденсатор по сравнению с прототипом имеет повышенную надежность за счет уменьшения плотности тока в контактах между металлизированными обкладками и лепестками токовыводов.
Изобретение относится к электротехнике, в частности к электрическим конденсаторам, и может быть использовано при создании высоковольтных импульсных конденсаторов. Цель изобретения - повышение надежности. Конденсатор содержит токовыводы 1 и 2 с лепестками 3 и 4, металлические фольговые обкладки 5-8, пропитанный диэлектрик 9 и 10, расположенный между металлическими фольговыми обкладками. Конденсатор имеет повышенную надежность за счет уменьшения плотности тока в контактах между металлизированными обкладками и лепестками токовыводов. 2 ил.
Рисунки
Заявка
4672711/21, 03.04.1989
Проектно-конструкторское бюро электрогидравлики АН УССР
Титов М. Н
МПК / Метки
МПК: H01G 4/228
Метки: конденсатор
Опубликовано: 20.02.1995
