Многослойная панель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Многослойная панель, содержащая обшивки и размещенный между ними зигзагообразный заполнитель гофрированной формы с чередующимися выступами и впадинами, отличающаяся тем, что, с целью повышения прочности и надежности панели за счет увеличения площади контакта между обшивками и заполнителем, на вершине каждого выступа и каждой впадины зигзагообразного гофрированного заполнителя выполнены канавки треугольной формы, проходящие вдоль каждой вершины выступа и впадины заполнителя, причем канавки заполнены композиционным материалом с адгезионным свойством.
Описание
Целью изобретения является повышение прочности и надежности панели за счет увеличения площади контакта между обшивками и заполнителем.

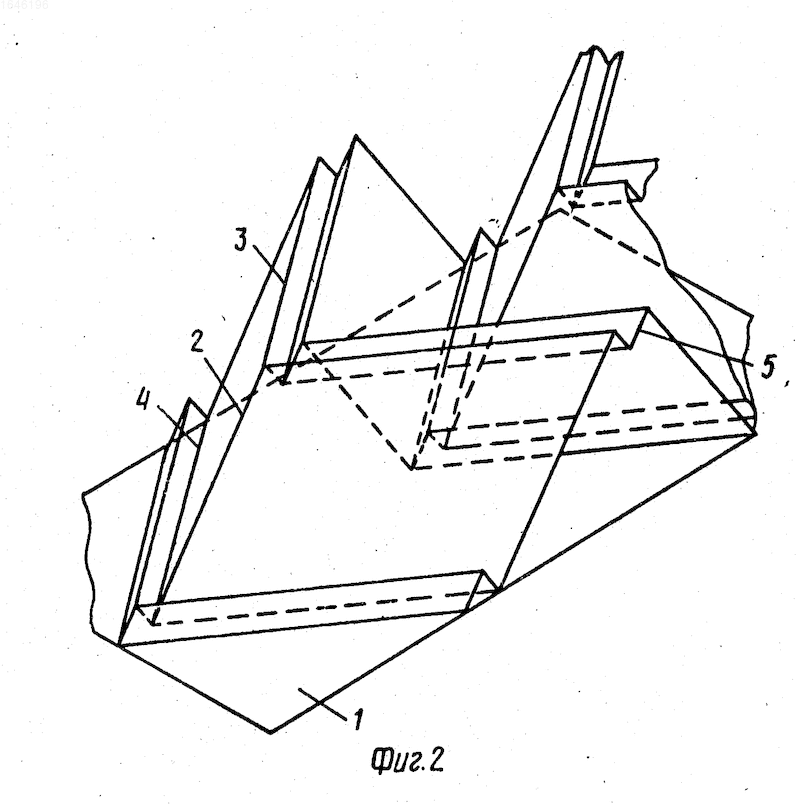

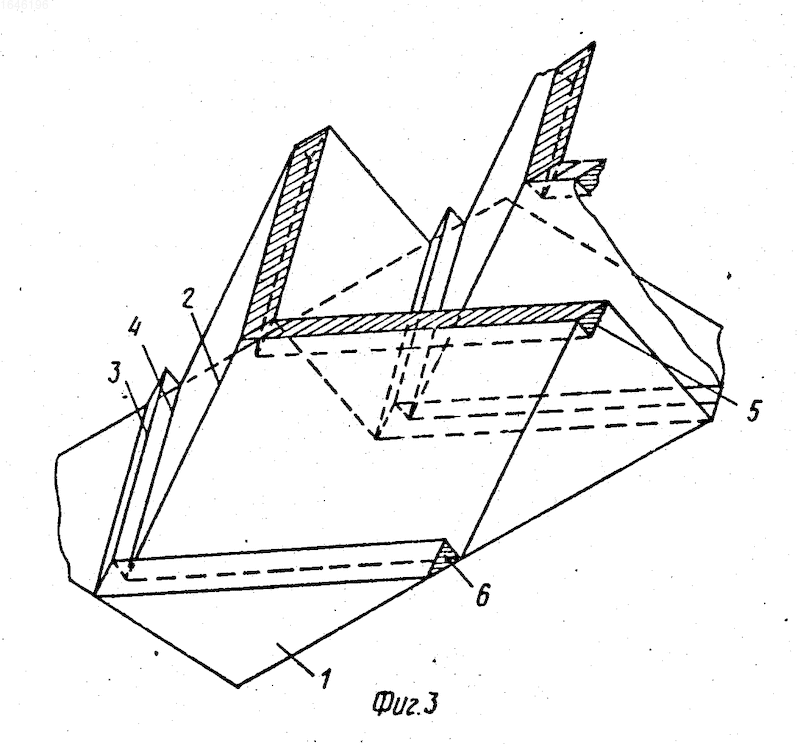

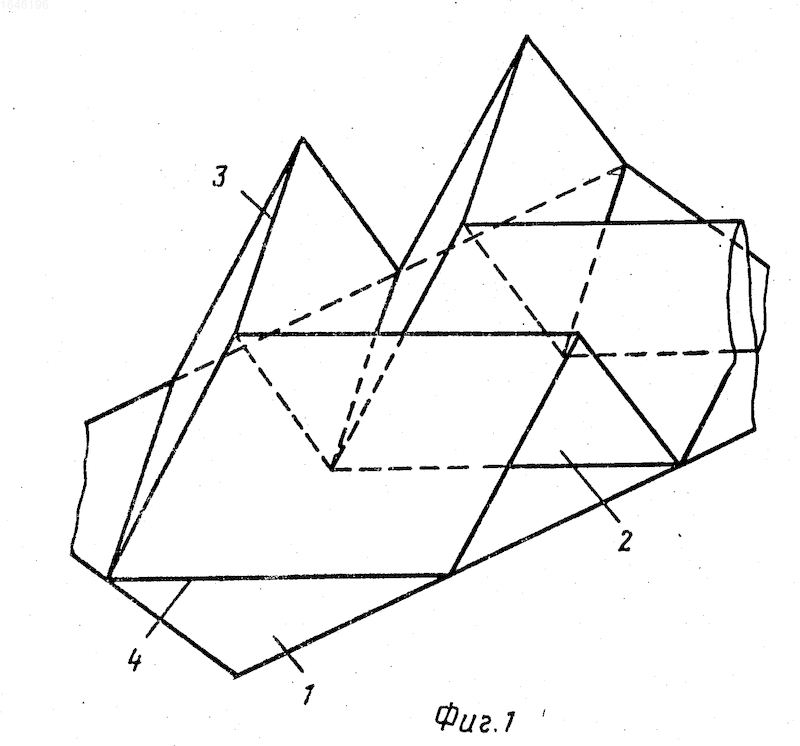

На фиг. 1 изображен общий вид панели с зигзагообразным заполнителем, выполненным без канавок (верхняя обшивка не показана); на фиг. 2 то же, с канавками, не заполненными композиционным материалом; на фиг. 3 то же, с канавками, заполненными композиционным материалом.
Многослойная панель содержит обшивки 1 (верхняя не показана) и зигзагообразный заполнитель 2 гофрированной формы, имеющий чередующиеся выступы 3 и впадины 4. На вершине каждого выступа 3 и каждой впадины 4 заполнителя выполнены канавки 5 треугольной формы, проходящие вдоль каждой вершины выступа 3 и впадины 4 заполнителя. Все канавки заполнены композиционным материалом 6, обладающим адгезионными свойствами.
Наличие канавок на вершинах выступов и впадин позволяет при той же площади контакта заполнителя и обшивок снизить массу композиционного материала, а следовательно, и многослойной панели в целом. Треугольная форма канавок является единственно возможной, при наличии которой зигзагообразный гофрированный заполнитель разворачивается на плоскость.
Изобретение относится к легким заполнителям из гофрированного листового материала для многослойных панелей и может быть использовано в производстве летательных аппаратов, в самолетостроении и других отраслях промышленности. Целью изобретения является повышение прочности и надежности панели за счет увеличения площади контакта между обшивками и заполнителем. Панель содержит обшивки 1 и размещенный между ними зигзагообразный заполнитель 2, имеющий чередующиеся выступы 3 и впадины 4. На вершине каждого выступа 3 и каждой впадины 4 заполнителя 2 выполнены канавки 5 треугольной формы, проходящие вдоль каждой вершины выступа 3 и впадина 4 заполнителя, причем все канавки заполнены композиционным материалом 6, обладающим адгезионным свойством. 3 ил.
