Устройство для флотоклассификации
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. УСТРОЙСТВО ДЛЯ ФЛОТОКЛАССИФИКАЦИИ, включающее цилиндрический корпус с разгрузочной воронкой, укрепленный внутри корпуса пустотелый цилиндр, питающий патрубок, приспособление для подачи воздуха в корпус, расположенный в корпусе вершиной вверх конический пульпораспределитель, отличающееся тем, что, с целью повышения извлечения металлов при классификации тонких классов минералов, конический пульпораспределитель выполнен с углом раскрытия конуса 90-140o и установлен в разгрузочной воронке концентрично ей с зазором между основанием конуса и воронкой по нормали к ее образующей 0,07-0,21 диаметра пульпораспределителя.
2. Устройство по п.1, отличающееся тем, что пульпораспределитель установлен с возможностью вертикального перемещения.
Описание
Цель изобретения - повышение извлечения металлов при классификации тонких классов минералов.

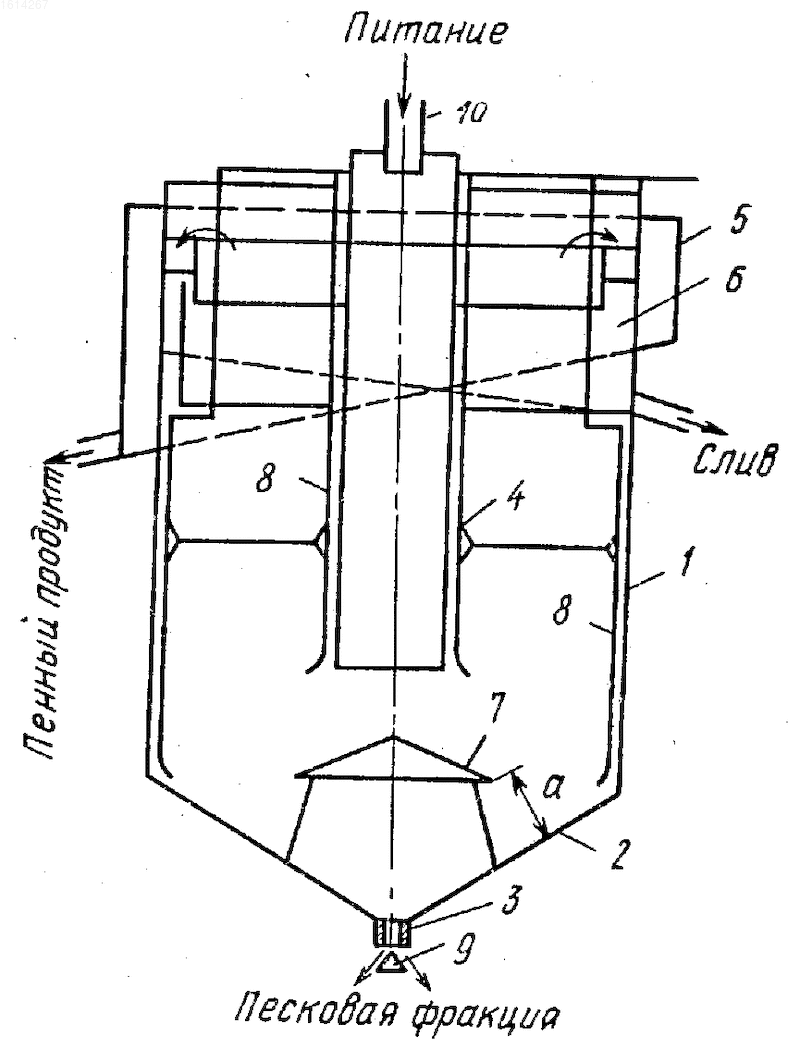

На чертеже изображено устройство для флотоклассификации в разрезе.
Устройство включает цилиндрический корпус 1 с разгрузочной воронкой 2 и песковой насадкой 3 в донной части, укрепленной внутри корпуса пустотелый цилиндр 4, в верхней части корпуса кольцевой пеносборник 5, кольцевое устройство 6 для слива пульпы, конический пульпораспределитель 7, установленный в донной части устройства с возможностью вертикального перемещения, приспособление для подачи воздуха 8 в виде трубок и клапан 9 для регулирования выхода песковой фракции, питающий патрубок 10.
Конический пульпораспределитель 7 выполнен с углом раскрытия конуса 90-140о и установлен в разгрузочной воронке 2 концентрично ей с зазором между основанием конуса и воронкой по нормали к ее образующей 0,07-0,21 диаметра пульпораспределителя.
Устройство работает следующим образом.
Исходное питание подается сверху через питающий патрубок 10 в пустотелый цилиндр 4. Под действием собственной массы и потока пульпы частицы твердой фазы опускаются к коническому пульпораспределителю 7. Поток поступающей пульпы при этом распределяется по периметру, крупные частицы твердой фазы опускаются по поверхности конического распределителя к донной части корпуса 1 устройства и разгружаются через песковую насадку 3 и клапан 9. Мелкие частицы за счет восходящего потока пульпы между стенками цилиндрического корпуса 1 и внутреннего пустотелого цилиндра 4 поднимаются и сливаются через кольцевое сливное устройство 6. Наличие конического пульпораспределителя обеспечивает формирование нисходящего потока пульпы, поступающей из пустотелого цилиндра 4 непосредственно к песковой насадке 3.
В условиях стесненного падения к песковой насадке поступают преимущественно крупные частицы твердой фазы, за счет этого повышается эффективность классификации. При подаче в устройство через трубки 8 воздуха пульпа насыщается диспергированными пузырьками воздуха, соответствующие реагенты обеспечивают закрепление на этих пузырьках тонких свободных частиц ценных минералов и их флотацию. Всплывшие тонкие частицы в виде флотационного пенного продукта разгружаются через кольцевой пеносборник 5.
Изобретение относится к обогащению полезных ископаемых флотацией. Цель - повышение извлечения металлов при классификации тонких классов минералов. Внутри цилиндрического корпуса (К) 1 устройства укреплены пустотелый цилиндр (ПЦ) 4 и расположен вершиной вверх конический пульпораспределитель (ПР) 7 с возможностью вертикального перемещения. Угол раскрытия конуса ПР 7 90 - 140°. Установлен ПР 7 в разгрузочной воронке 2 К 1 концентрично ей с зазором между основанием конуса и воронкой 2 по нормали к ее образующей 0,07 - 0,21 диаметра ПР 7. Исходное питание подается сверху через питающий патрубок 10 в ПЦ 4. Воздух подается через приспособление 8 в виде трубок. Под действием собственной массы и потока пульпы частицы твердой фазы опускаются к ПР 7. Поток пульпы распределяется по периметру. Крупные частицы опускаются по поверхности ПР к донной части К 1 и разгружаются через песковую насадку 3 и клапан 9. Мелкие частицы поднимаются за счет восходящего потока пульпы между стенками К 1 и ПЦ 4 и сливаются через кольцевое сливное устройство 6. 1 з.п. ф-лы, 1 ил.
Рисунки
Заявка
4662043/03, 13.03.1989
Уральский научно-исследовательский и проектный институт медной промышленности "Унипромедь"
Семидалов С. Ю, Блехарская Т. П, Максимова Ю. А, Калинин А. И, Коркина Н. Г, Морозов Ю. П, Коркин Б. И
МПК / Метки
МПК: B03B 7/00
Метки: флотоклассификации
Опубликовано: 20.02.1995
Код ссылки
<a href="https://patents.su/0-1614267-ustrojjstvo-dlya-flotoklassifikacii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для флотоклассификации</a>
