Номер патента: 1611180
Авторы: Батище, Малевич, Мостовников
Формула
ЛАЗЕР, содержащий активную среду, расположенную в резонаторе, образованном обращающим волновой фронт зеркалом на вынужденном рассеянии и отражающим зеркалом, отличающийся тем, что, с целью уменьшения расходимости и повышения однородности распределения интенсивности в поперечном сечении пучка, в резонатор между активной средой и отражающим зеркалом введены полупрозрачное поворотное зеркало и пространственный фильтр из двух софокусных линз и диафрагмы в их общем фокусе, установленный между поворотным и отражающим зеркалами.
Описание
Цель изобретения - уменьшение расходимости и повышение однородности распределения интенсивности в поперечном сечении пуска.

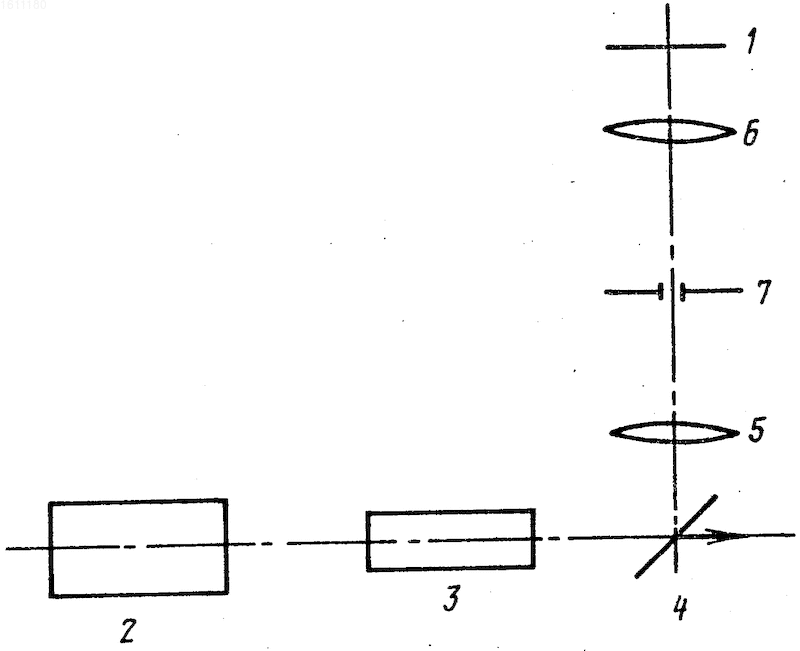

На чертеже приведена оптическая схема лазера.
Лазер содеpжит отражающее зеркало 1 резонатора, обращающее волновой фронт зеркало 2 на вынужденном рассеянии (ВР), активную среду 3, полупрозрачное поворотное зеркало 4, линзы 5, 6 пространственного фильтра, диафрагму 7 пространственного фильтра.
Устройство работает следующим образом.
Рост усиления в активной среде 3 приводит к возникновению свободной генерации в резонаторе, элементами обратной связи в котором являются с одной стороны отражающее зеркало 1, а с другой - тепловое релеевское рассеяние света в кювете с жидкостью обращающего волновой фронт зеркала 2 на ВР и рассеяние в объеме активной среды 3. Пространственный фильтр из двух софокусно расположенных положительных линз 5 и 6 и диафрагмы 7 в общем фокусе линз, расположенный между отражающим зеркалом 1 и полупрозрачным поворотным зеркалом 4, служит для формирования модовой структуры и расходимости излучения свободной генерации.
Повышение мощности излучения свободной генерации выше порога возникновения вынужденного рассеяния приводит к быстрому возрастанию коэффициента отражения обращающего волновой фронт зеркала 2 от величины
105-10-6 до 1 и переходу лазера в режим генерации гигантского импульса с резким сбросом инверсии в активной среде 3. Благодаря выводу основной доли излучения через полупрозрачное зеркало 4 лучевая нагрузка на элементы пространственного фильтра ниже порога разрушения, а энергия излучения на выходе лазера при уменьшении коэффициента отражения зеркала 4 стремится к предельной, определяемой запасенной в активной среде 3 энергией.Изобретение относится к квантовой электронике и может быть использовано при создании лазеров большой мощности и энергии. Цель изобретения - уменьшение расходимости и повышение однородности распределения интенсивности в поперечном сечении пучка. В лазере, содержащем активную среду 3, размещенную в резонаторе, образованном зеркалом 2, обращающим волновой фронт, и отражающим зеркалом 1, между активной средой 3 и отражающим зеркалом 1 последовательно установлены полупрозрачное поворотное зеркало 4 и пространственный фильтр из двух софокусных линз 5, 6 и диафрагмы 7 в общем фокусе.
Рисунки
Заявка
4618259/25, 12.12.1988
Институт физики АН БССР
Батище С. А, Малевич Н. А, Мостовников В. А
МПК / Метки
МПК: H01S 3/08
Метки: лазер
Опубликовано: 30.07.1994
Код ссылки
<a href="https://patents.su/0-1611180-lazer.html" target="_blank" rel="follow" title="База патентов СССР">Лазер</a>
