Селектор импульсов по длительности

СЕЛЕКТОР ИМПУЛЬСОВ ПО ДЛИТЕЛЬНОСТИ по авт. св. N 978336, отличающийся тем, что, с целью обеспечения возможности оперативного изменения порога селекции при сохранении постоянного времени задержки выходного импульса относительно входного, в него введены дешифратор, К-1 элементов ИЛИ - НЕ, К-1 - элементов И и К-1 последовательно соединенных элементов ИЛИ, включенных между выходом первого И и входом сброса К-го элемента сдвига регистра сдвига, выполненного в виде К последовательно соединенных N / К разрядных элементов сдвига, причем выходы с первого по (К-2)-й элементов ИЛИ соединены с входами сброса соответственно с второго по (К-1)-й элементов сдвига, а вторые входы с первого по (К-1)-й элементов ИЛИ соединены с выходами соответственного с второго по К-й элементов И, первый вход каждого из которых соединен с выходом генератора тактовых импульсов, второй вход - с выходом соответственно с второго по К-й элементов ИЛИ - НЕ, а третьи входы с первого по К-й элементов И соединены соответственно с первого по К-й выходами дешифратора, М = log₂ К входов которого образуют шину управления порогом селекции, причем первые входы с второго по К-й элементов ИЛИ - НЕ соединены с выходами соответственно с первого по (К-1)-й элементов сдвига, а вторые входы - с выходной шиной.

Изобретение относится к импульсной технике и может быть использовано в телеметрических и информационно-измерительных системах.
Цель изобретения обеспечение возможности оперативного изменения порога селекции при сохранении постоянного времени задержки выходного импульса относительно входного.

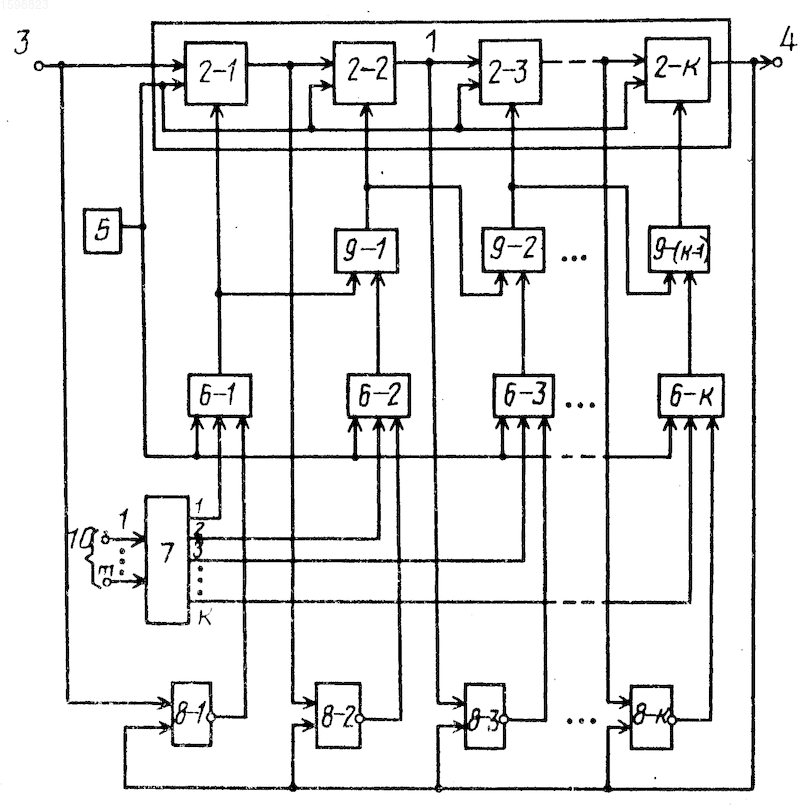

На чертеже показана структурная электрическая схема устройства, которое содержит регистр 1 сдвига, выполненный в виде К последовательно соединенных N/К разрядных элементов 2-1.2-К сдвига. Информационный вход регистра 1 соединен с входной шиной 3, выход с выходной шиной 4, а тактовый вход с выходом генератора 5 тактовых импульсов и с первыми входами элементов 6-1.6-К И, третьи входы которых соединены соответственно с первого по К-й выходами дешифратора 7, а вторые входы с выходами соответственно элементов 8-1.8-К ИЛИ-НЕ. Между выходом элемента 6-1 И и входом сброса элемента 2-К сдвига включены последовательно соединенные элементы 9-1.9-(К-1) ИЛИ. С первого по М-й входы дешифратора 7, где М=log₂K, образуют шину 10 управления порогом селекции. Выход элемента 6-1 И соединен с входом сброса элемента 2-1 сдвига, выходы элементов 6-2.6-К И соединены с вторыми входами соответственно элементов 9-1.9-(К-1) ИЛИ. Выходы элементов 9-1.9-(К-2) ИЛИ соединены с входами сброса соответственно элементов 2-2.2-(К-1) сдвига. Первый вход элемента 8-1 ИЛИ-НЕ соединен с входной шиной, первые входы элементов 8-2.8-К ИЛИ-НЕ соединены с выходами соответственно элементов 2-1.2-(К-1) сдвига. Вторые входы элементов 8-1.8-К ИЛИ-НЕ соединены с выходной шиной 4.
Селектор импульсов работает следующим образом.
В исходном состоянии при отсутствии на шине 3 селектируемого импульса происходит запись логического нуля в элементы 2 сдвига. Предположим, что на шине 10 установлен нулевой двоичный код. При этом на первом выходе дешифратора 7 будет сформирован единичный сигнал. На остальных 2.К выходах дешифратора 7 останется нулевой сигнал. В данном случае из всех К элементов 6 И открытым для прохождения тактирующих импульсов с генератора 5 будет элемент 6-1 И, при условии поступления на его второй вход единичного сигнала с выхода элемента 8-1 ИЛИ-НЕ. Это условие будет выполняться при отсутствии селектируемого импульса на шинах 3 и 4 устройства. При этом тактирующие импульсы с выхода элемента 6-1 И будут поступать непосредственно на вход сброса элемента 2-1 сдвига и через элементы 9 ИЛИ на входы сброса остальных 2.К элементов 2 сдвига. При поступлении на шину 3 селектируемого импульса на выходе элемента 8-1 ИЛИ-НЕ будет сформирован нулевой сигнал и прекратится обнуление элементов 2 сдвига тактирующими импульсами. С этого момента начнется запись селектируемого импульса в регистр 1 сдвига. Если к моменту окончания селектируемого импульса на шине 3 он не появится на шине 4, то на выходе элемента 8-1 ИЛИ-НЕ будет сформирован единичный сигнал и через элемент 6-1 И произойдет обнуление тактирующими импульсами всех элементов 2 сдвига. Следовательно, селектируемый импульс с длительностью, меньшей времени задержки его N-разрядным регистром 1 сдвига, не пройдет на шину 4. Если же длительность селектируемого импульса превысит данное время задержки, то к моменту окончания его на шине 3 появится единичный сигнал на шине 4 устройства и тактирующие импульсы не пройдут через закрытый элемент 6-1 И до полного вывода селектируемого импульса из регистра 1 сдвига. При этом длительности входного и выходного импульсов в устройстве будут равны между собой. Из сказанного следует, что при наличии на шине 10 управления порогом селекции нулевого двоичного кода, предлагаемое устройство и прототип имеют одинаковый порог селекции, равный величине N T_и, где N разрядность регистра 1 сдвига; T_и период следования тактовых импульсов генератора 5. Предположим теперь, что на шину 10 управления порогом селекции подан единичный двоичный код. При этом на последнем К-м выходе дешифратора 7 будет сформирован единичный сигнал с сохранением нулевых сигналов на всех остальных выходах дешифратора 7. Это значит, что все элементы 6 И, кроме последнего, будут находиться в закрытом состоянии независимо от уровня сигнала, подаваемого на них с соответствующих выходов элементов 8 ИЛИ-НЕ, и на входах сброса элементов 2-1.2-(К-1) сдвига будут присутствовать нулевые сигналы, разрешающие продвижение в них селектируемого импульса. Одновременно с этим элемент 6-К И будет находиться в открытом состоянии до появления селектируемого импульса на входе элемента 2-К сдвига, и тактирующие импульсы с выхода элемента 6-К И через элемент 9-(К-1) ИЛИ будут поступать на вход сброса последнего элемента 2-1 сдвига. С появлением селектируемого импульса на входе элемента 2-К сдвига на выходе элемента 8-К ИЛИ-НЕ будет сформирован нулевой сигнал, запрещающий прохождение тактирующих импульсов через элемент 6-К И на вход сброса элемента 2-К сдвига. Это позволит начать продвижение селектируемого импульса в элементе 2-К сдвига. Если к моменту окончания импульса на входе элемента 2-К сдвига он не появится на шине 4 устройства, произойдет формирование единичного сигнала на выходе элемента 8-К ИЛИ-НЕ, открывание им элемента 6-К И и обнуление тактирующими импульсами элемента 2-К сдвига. Следовательно, входной импульс с длительностью, меньшей величины T_и, не пройдет на шину 4 устройства. При длительности селектируемого импульса, большей величины T_и, сигналы на входах элемента 8-К ИЛИ-НЕ перекроются во времени и элемент 6-К И будет находиться в закрытом состоянии до окончания действия селектируемого импульса на шине 4 устройства. Таким образом, при подаче на шину 10 управления единичного кода устройство будет иметь порог селекции, равный величине T_и. В общем случае порог селекции устройства определяется из выражения
t_пc= N₁T 1-
где В (1.К) номер выхода дешифратора 7, имеющего единичный сигнал для заданного на шине 10 двоичного кода.
Технико-экономический эффект устройства по сравнению с прототипом определяется возможностью автоматического управления порогом селекции путем подключения шины 10 управления порогом селекции устройства к ЭВМ или другому устройству, вырабатывающему порог селекции в виде двоичного цифрового кода. Использование автоматического переключения порога селекции в селекторе импульсов по длительности позволяет увеличить помехоустойчивость обрабатывающих и регистрирующих импульсных телеметрических систем в случаях, когда селективность информационных импульсов может меняться в радиоприемном устройстве из-за существенного изменения их мощности в месте приема. При этом переход на любой из имеющихся порогов сопровождается постоянством времени задержки импульсов в селекторе и сохранением длительности импульсов. Эти качества селектора позволяют использовать его в устройствах обработки сигналов.
Изобретение относится к импульсной технике и может быть использовано в телеметрических и информационно-измерительных системах. Целью изобретения является обеспечение возможности оперативного изменения порога селекции при сохранении постоянного времени задержки выходного импульса относительно входного. Селектор импульсов по длительности содержит регистр 1 сдвига, входную шину 3, выходную шину 4, генератор 5 тактовых импульсов, элемент И 6 - 1, элемент ИЛИ - НЕ 8 - 1, шину 10 управления порогом селекции. Поставленная цель достигается за счет введения элементов И 6 - 2...6 - К, дешифратора 7, элементов ИЛИ - НЕ 8 - 2...8 - К, элементов ИЛИ 9 - 1...9 - (К - 1), выполнения регистра 1 сдвига в виде последовательно соединенных элементов 2 - 1... 2 - К сдвига и образования новых функциональных связей. 1 ил.
