Емкостный матричный датчик давления

Номер патента: 1593388

Авторы: Блинов, Геращенко, Казарян

Формула

ЕМКОСТНЫЙ МАТРИЧНЫЙ ДАТЧИК ДАВЛЕНИЯ, содержащий пакет скрепленных между собой диэлектрических пленок, на которых сформированы соответственно верхние и нижние обкладки конденсаторов, экраны вокруг них и выводы, отличающийся тем, что, с целью повышения влагостойкости и химической стойкости, в нем диэлектрические пленки сформированы из лака полианидокислоты на основе диангидрида 3,3' 4,4'-дифенилтетракарбоновой кислоты и 4,4'-диаминодифенилового эфира.

Описание

Изобретение относится к измерительной технике и может быть использовано для измерения давления при аэрогидродинамических экспериментах авиационной технике.
Целью изобретения является повышение влагостойкости и химической стойкости.

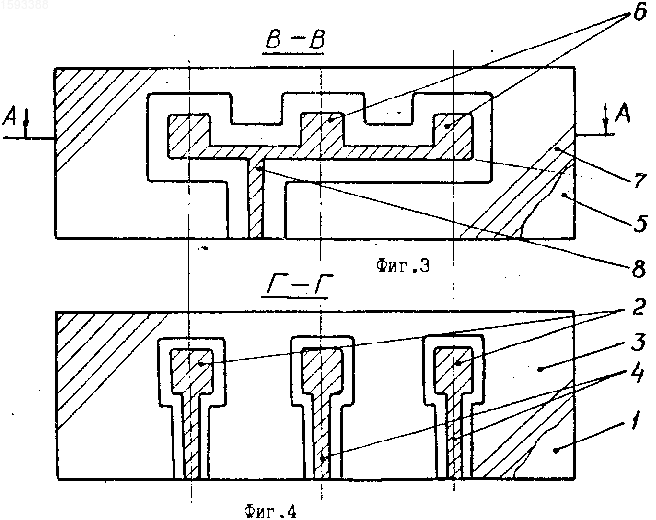

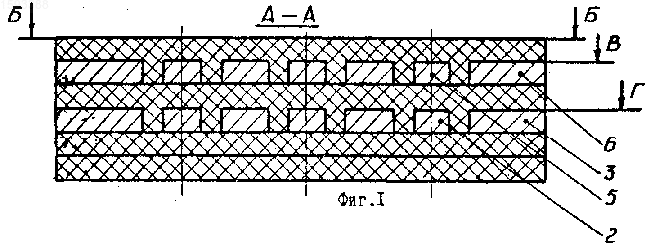

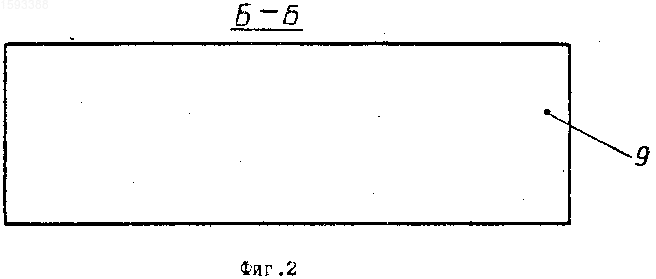

На фиг. 1 показана конструкция датчика; на фиг. 2 - разрез по Б-Б фиг. 1; на фиг. 3 - разрез по В-В фиг. 1; на фиг. 4 - разрез по Г-Г фиг. 1.
Датчик имеет основу 1, нижние обкладки 2, экран 3, выходы 4 сигнальной цепи, диэлектрический слой чувствительных элементов 5, верхние обкладки 6, экран 7, вывод 8 для подачи напряжения поляризации и защитный диэлектрический слой 9.
Датчик давления работает следующим образом. При изменении давления на Р толщина чувствительного элемента под обкладками изменяется на величину l, соответственно электрическая емкость С изменяется пропорционально давлению на величину С. При этом выходное напряжение, снимаемое с датчика, U пропорционально напряжению поляризации и отношению С/С.
Получение трех слоев (основа 1, диэлектрический слой чувствительных элементов 5 и защитный диэлектрический слой 9) матричного датчика давления на основе полиамидокислотного лака, содержащего диангидрид 3, 3', 4, 4'-дифенилтетракарбоновой кислоты и 4, 4'-диаминодифениловый эфир с термической обработкой повышают влагостойкость и химическую стойкость датчиков, так как лак не подвержен реакции гидролиза и устойчив к другим химическим агентам. (56) Авторское свидетельство СССР N 1526373, кл. G 01 L 7/08, 1988.
Изобретение относится к измерительной технике. Датчик содержит три диэлектрических слоя на основе лака, содержащего диангидрид 3, 3 4, 4 -дифенилтетракарбоновой кислоты и 4, 4 -диаминодифенилового эфира. Лак не подвержен реакциям гидролиза и устойчив к другим химическим агентам, поэтому обладает высокой влагостойкостью в широком диапазоне температур. 4 ил.
