Устройство фазового определения приращения дальности на подвижном объекте
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ФАЗОВОГО ОПРЕДЕЛЕНИЯ ПРИРАЩЕНИЯ ДАЛЬНОСТИ НА ПОДВИЖНОМ ОБЪЕКТЕ, включающее наземный передатчик и размещенные на подвижном объекте последовательно соединенные приемник и измеритель разности фаз, опорный генератор, выход которого соединен с вторым входом измерителя разности фаз, и индикатор, отличающееся тем, что, с целью повышения точности определения приращения дальности, в него введены последовательно соединенные коммутатор и накопитель, выход которого соединен с входом индикатора, тактовый генератор, выход которого соединен с входом индикатора, тактовый генератор, выход которого соединен с управляющим входом коммутатора, запоминающий блок, вход которого соединен с вторым выходом коммутатора, а его выход соединен с входом синхронизации опорного генератора, выход измерителя разности фаз соединен с сигнальным входом коммутатора.
Описание
Цель изобретения - повышение точности определения приращения дальности.

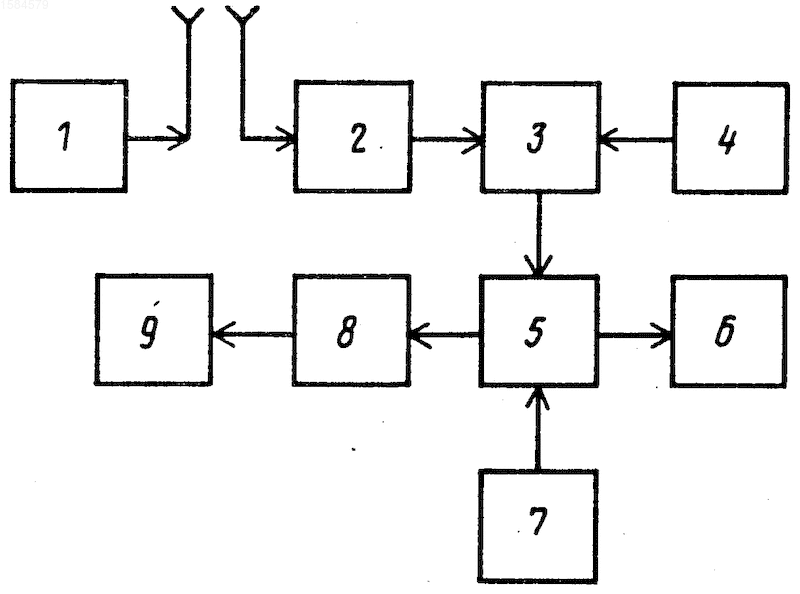

На чертеже приведена схема устройства и показаны наземный передатчик 1, приемник 2, измеритель 3 разности фаз, опорный генератор 4, коммутатор 5, запоминающий блок 6, тактовый генератор 7, накопитель 8, индикатор 9.
Устройство работает следующим образом.
Электромагнитные колебания генерируются наземным передатчиком 1 и излучаются в пространство. В приемнике 2, расположенном на подвижном объекте, принятый сигнал усиливается и подается на первый вход измерителя 3 разности фаз. На второй вход измерителя разности фаз поступают колебания от опорного генератора 4.
Коммутатор 5, управляемый тактовым генератором 7, осуществляет периодическое кратковременное отключение выхода измерителя 3 разности фаз от входа накопителя 8 и подключение выхода измерителя разности фаз к входу запоминающего блока 6. Причем интервал времени подключения входа накопителя 8 к выходу измерителя 3 разности фаз - такт измерения на несколько порядков больше интервала времени подключения входа запоминающего блока 6 к выходу измерителя разности фаз - такта синхронизации.
В течение такта синхронизации частота опорного генератора меняется так, чтобы разность фаз между опорным колебанием и принятым сигналом становилась равной нулю.
При отключении входа запоминающего блока 6 от измерителя 3 разности фаз (такт измерения) управляющее напряжение, поступающее на опорный генератор, запоминается.
В такте измерения разность фаз принятого сигнала и "запомненной" фазы опорного колебания, несущая информацию о приращении дальности, подается через накопитель 8 на индикатор 9.
По окончании такта измерения повторяется такт синхронизации и т.д.
Изобретение относится к радионавигации. Цель изобретения - повышение точности определения приращения дальности. Устройство содержит наземный передатчик 1, приемник 2, измеритель 3 разности фаз, опорный генератор 4, индикатор 9. Для достижения цели в устройство введены коммутатор 5, запоминающий блок 6, тактовый генератор 7 и накопитель 8. Интервал времени подключения входа накопителя 8 к выходу измерителя 3 - такт измерения на несколько порядков больше интервала времени подключения входа блока 6 к выходу измерителя 3 - такта синхронизации. В течение такта синхронизации. В течение такта синхронизации частота генератора 4 меняется т.обр., чтобы разность фаз между опорным колебанием и принятым сигналом становилась равной нулю. В такте измерения разность фаз принятого сигнала и "запомненной" фазы опорного колебания, несущая информацию о приращении дальности, подается через накопитель 8 на индикатор 9. 1 ил.
Рисунки
Заявка
4234120/09, 22.04.1987
Краснодарский филиал Государственного научно исследовательского института гражданской авиации
Шиганов Р. А, Инюткин И. И, Волох Ю. М, Шиганова Л. И
МПК / Метки
МПК: G01S 13/84
Метки: дальности, объекте, подвижном, приращения, фазового
Опубликовано: 30.09.1994
Код ссылки
<a href="https://patents.su/0-1584579-ustrojjstvo-fazovogo-opredeleniya-prirashheniya-dalnosti-na-podvizhnom-obekte.html" target="_blank" rel="follow" title="База патентов СССР">Устройство фазового определения приращения дальности на подвижном объекте</a>
