Стекло для спаивания элементов ферритовых магнитных головок
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1577258
Автор: Максимов
Формула
СТЕКЛО ДЛЯ СПАИВАНИЯ ЭЛЕМЕНТОВ ФЕРРИТОВЫХ МАГНИТНЫХ ГОЛОВОК, включающее B2O3, ZnO, SiO2, ZrO2 и K2O, отличающееся тем, что, с целью понижения температуры растекания, повышения химической и кристаллизационной устойчивости и микротвердости, оно дополнительно содержит CdO, La2O3, Nb2O5, Li2O, Na2O и Tl2O при следующем соотношении компонентов, мас.%:
B2O3 10,70 - 21,70
ZnO 0,02 - 1,00
SiO2 5,70 - 8,70
ZrO2 2,70 - 8,80
K2O 0,01 - 0,70
CdO 36,10 - 50,80
La2O3 15,50 - 21,40
Nb2O5 3,50 - 6,90
Li2O 0,01 - 0,50
Na2O 0,01 - 0,55
Tl2O 0,01 - 7,05
Описание
Цель - понижение температуры растекания, повышение химической и кристаллизационной устойчивости и микротвердости.
Стекла синтезируются в платиновом тигле в электрической печи при 1300оС.

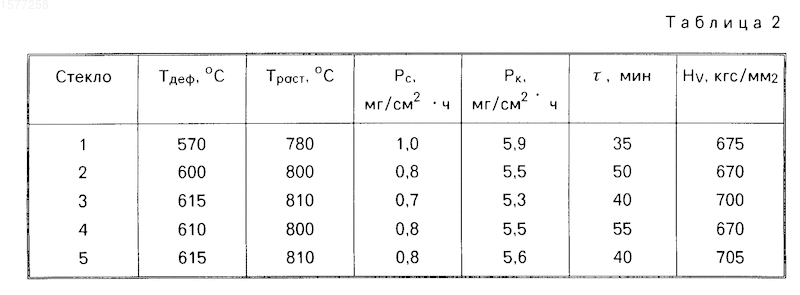

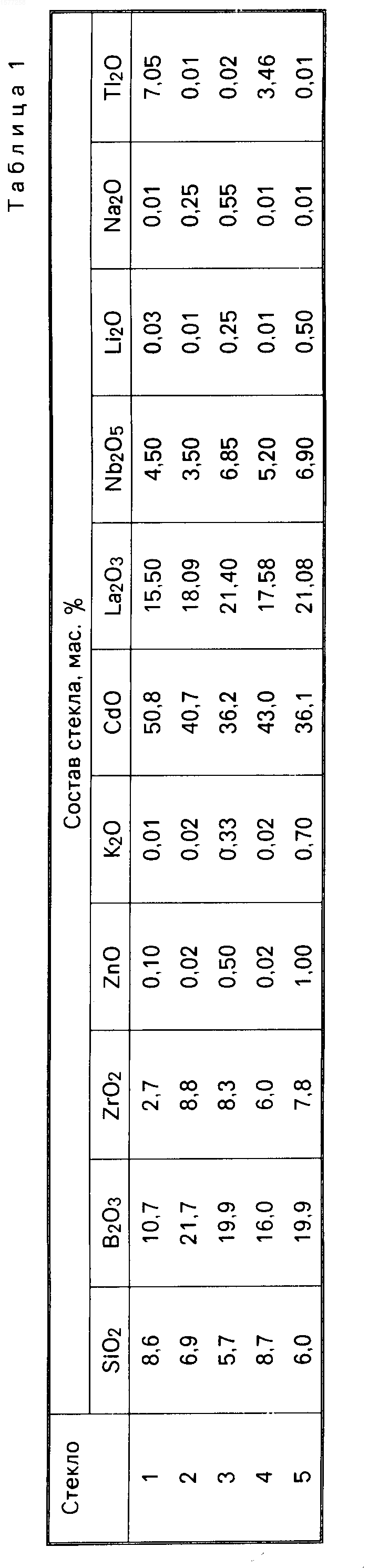

Конкретные составы стекол приведены в табл. 1, свойства стекол даны в табл. 2, где Траст - температура растекания, при которой краевой угол смачивания ферритовой подложки составляет 15о, Рс - потери массы образцов стекол при кипячении в 1 н. растворе Na2CO3, Pк - потери массы при выдержке при комнатной температуре в 2 н. растворе HCl,
- время выдержки до появления в растекающейся на ферритовой подложке капле стекла первых признаков кристаллизации в виде отдельных кристаллов или пленки, НV - микротвердость по Виккерсу.Данные стекла, как видно из табл. 2, обладают пониженной температурой растекания, а также повышенной химической и кристаллизационной устойчивостью и микротвердостью.
Применение разрабатываемого стекла, характеризующегося малой интенсивностью растравливания феррита, при изготовлении ряда магнитных головок для звуко- и видеотехники, а также для вычислительных устройств обеспечивает повышение выхода годных изделий не менее чем на 5%.
Стекло обладает совокупностью значений показателя преломления nд и коэффициента дисперсии
e, соответствующей оптическим стеклам типа ТБФ (тяжелые баритовые флинты), где nд=1,81-1,86; e=36,4-42,8, что позволяет использовать их для изготовления линз для фото- и кинотехники.Изобретение относится к составам стекол, применяемых для спаивания элементов магнитных головок из ферритовых материалов в технике звуко- и видеозаписи, в электронной технике для герметизации и соединения деталей полупроводниковых приборов и как оптический материал в фото- и кинотехнике. Цель - понижение температуры растекания, повышение химической и кристаллизационной устойчивости и микротвердости. Стекло для спаивания элементов ферритовых магнитных головок содержит, мас.%: SiO2 5,70 - 8,70; B2O3 10,70 - 21,70; ZrO2 2,70 - 8,80; ZnO 0,02 - 1,00; K2O 0,01 - 0,70; CdO 36,10 - 50,80; La2O3 15,50 - 21,40; Nb2O5 3,50 - 6,90; Li2O 0,01 - 0,50; Na2O 0,01 - 0,55; Tl2O 0,01 - 7,05. Температура деформации 570 - 615°С, температура растекания 780-810°С, потери массы образцов стекол при кипячении в 1 м раствора Na2CO3 0,7 - 1,0 м2/см ч, потери массы образцов стекол при выдержке, при комнатной температуре в 2н. растворе HCl 5,3 - 5,9 мг/см2
ч , время до появления в растекающейся на ферритовой подложке капле стекла первых признаков кристаллизации в виде отдельных кристаллов или пленки 35-55 мин, микротвердость 670-705 кгс/мм2. 2 табл. Рисунки
Заявка
4466066/33, 26.07.1988
Максимов Н. Н
МПК / Метки
МПК: C03C 3/068
Метки: головок, магнитных, спаивания, стекло, ферритовых, элементов
Опубликовано: 15.11.1994
Код ссылки
<a href="https://patents.su/0-1577258-steklo-dlya-spaivaniya-ehlementov-ferritovykh-magnitnykh-golovok.html" target="_blank" rel="follow" title="База патентов СССР">Стекло для спаивания элементов ферритовых магнитных головок</a>
Стекло для спаивания элементов ферритовых магнитных головок
Номер патента: 1685062
Опубликовано: 30.04.1994
Метки: головок, магнитных, спаивания, стекло, ферритовых, элементов
СТЕКЛО ДЛЯ СПАИВАНИЯ ЭЛЕМЕНТОВ ФЕРРИТОВЫХ МАГНИТНЫХ ГОЛОВОК, включающее SiO2, PbO, ZnO, Na2O, Li2O, Al2O3 и Sb2O3, отличающееся тем, что, с целью повышения химстойкости и кристаллизационной устойчивости, оно дополнительно содержит BaO и CdO при следующем соотношении компонентов, мас. % :SiO2 35,08 - 38,61PbO 47,09 - 56,16ZnO 0,01 - 4,45Na2O 3,50 - 5,03Li2O 0,57 - 2,38Al2O3 0,01 - 0,91Sb2O3 0,29 - 0,75BaO 0,01 - 7,84CdO 0,25 - 2,66
Стекло для спаивания элементов магнитных головок
Номер патента: 1763396
Опубликовано: 23.09.1992
МПК: C03C 3/074, C03C 8/24
Метки: головок, магнитных, спаивания, стекло, элементов
...более 55 500 С не допускается. Другим недостатком стекла 2) является низкий температурный коэффициент линейного расширен :я (ТКЛР) а области температур 20-300 С, не превышающий (93-95) 10 С, вследствие чего стекло 2 нельзя использовать для спаивания с марганец-цинковыми ферритами марок 50 ОМК, 450 ОМТ или 5000 МТ и другиЦелью предлагаемого изобретения является повышение температурного коэффициента линейного расширения и снижение температуры растекания.Поставленная цель достигается тем, что стекло для спаивания элементов магнитных головок, включающее РьО, В 20 з, 820 з, ЯЮ 2, ЕпО, А 20 з и СоО, дополнительно содержит йагО и Яп 02 при следующем.соотношении компонентов, мас,:РЬО 61,00-73,65820 з. 11,18-12,32820 з 0,76-10,92Я 02...
Легкоплавкое стекло для спаивания элементов магнитных головок
Номер патента: 1763402
Опубликовано: 23.09.1992
МПК: C03C 8/24
Метки: головок, легкоплавкое, магнитных, спаивания, стекло, элементов
...температур 20 - 300 С; температура растекания Триест при которой краевой угол смачивания ферритовой подложки становится менее 15 О; микротвердость по Виккерсу Нч, измеренная при нагрузке на индентор, равной 100 г; химическая устойчивость - потери массы образцов РЬ и ри кипячении в дистиллированной воде в течение 8 часов; глубина затекания Ь в зазор между ферритовыми магнитопроводами шириной 1,0 - 1,5 мкм при температуре растекания,Стекла синтезируются в платиновом тигле при температуре.1250 - 1300 С, Рас текаются при столь же низкой температуре, что и стекло-прототип, Хорошо согласуются по термическому расширению со всем марганец-цинковыми ферритовыми и не магнитными керамическими материалам. магнитных головок. Характеризуются удов...
Стекло для спаивания элементов магнитных головок
Номер патента: 1772089
Опубликовано: 30.10.1992
МПК: C03C 3/095
Метки: головок, магнитных, спаивания, стекло, элементов
...части спая, а также повышение кристаллизационной устойчивостистекла.Поставленная цель достигается тем,что стекло для спаивания элементов магнитных головок, включающее Я 02, ВгОз,Ма 20, 020, МдО, ЕпО, СаО, А 20 з и 1.агОз,дополнительно содержит К 20 и ЗЬ 20 з приследующем соотношении компонентов,мас,%:902 50, 11-56,71В 20 з 16,13 - 19,36МагО 11.49 - 15,60020 3,02 - 5,075 10 15 20 25 30 35 40 45 50 Мцо 0,01-2,72 ЕпО 0,01-1,52 СаО 3,03-7,50 А 20 з 0,47-1,57 3 а 20 з 0,01-10,07 К 20 0,01 - 1,47 ЯЬ 20 з, 0,27-0,49 Обычно при.использовании для спаивания ферритовых магнитопроводов стекол рассматриваемого типа, содержащих сверх 10% оксида бора, имеет место интенсивное коррозионное растравливание поверхности магнитопроводов, а в...
Стекло для спаивания элементов магнитных головок
Номер патента: 1586074
Опубликовано: 15.07.1992
МПК: C03C 3/074
Метки: головок, магнитных, спаивания, стекло, элементов
...синтезируют в платиновом тигле при 1100 ОС.В табл,1 приведеныкол, а их свойства пртабл,2.Применение легкоплавкого стекла,характеризующегося существенно бома гннтньдх головок для Лцсконых накопителей вычислительных устройств,Целью нэобреч едддд., является поньппениемикротнердости, щелсдчестойкости. Дляэчого стекл( ддля спаивания элеменчовддад дддддддых головок включает, мас.Ж:РЬО 49,2-Гч 1,08, Вд.О, 17,0-19,5; ВО з8, 0-1 1, 2; А 1 20 з О, 2-64; 7,ддО О, 020,5; дН(д,.О 1,5-4,0; 1 0 1,3-2,8;С(10 0,2-11,9; Сдд, О0,02-15,0; СиоО,ОГ)1-1,0, Мпкроднсрдосдь стекла480-507 кГс/мдд , ше:д(дчесд од 1 кость к1-ме дровому д(идоддддему раствору углекислого дддд дрддд 30 мин (период времени до обрдэ(дддлдддя матового налета),лее нысокой твердостью...
Предыдущий патент: Инфракрасный газоанализатор
Следующий патент: Управляемый ферритовый фильтр
Случайный патент: Многоканальный стабилизатор постоянного напряжения
