Газонаполненный разрядник
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Газонаполненный разрядник, содержащий соосные электроды с противостоящими рабочими частями, образующими разрядный промежуток, и с нерабочими частями, механически соединенными с полым цилиндрическим изолятором, образующим с электродами герметичную камеру, причем нерабочая часть одного из электродов выполнена охватывающей разрядный промежуток, рабочие части электродов выполнены из материала с большей скоростью испарения, чем нерабочие части электродов, а указанный изолятор расположен вне зоны разрядного промежутка, отличающийся тем, что, с целью повышения долговечности, нерабочая часть электрода, охватывающая разрядный промежуток, выполнена в области ее соединения с изолятором, с кольцевой отбортовкой, направленной в противоположную сторону по отношению к разрядному промежутку и расположенной по отношении к внутренней поверхности корпуса с кольцевым зазором, длина d которого выбрана в зависимости от высоты h отбортовки из соотношения d/h
3.
Описание
Целью изобретения является повышение долговечности газонаполненного разрядника.

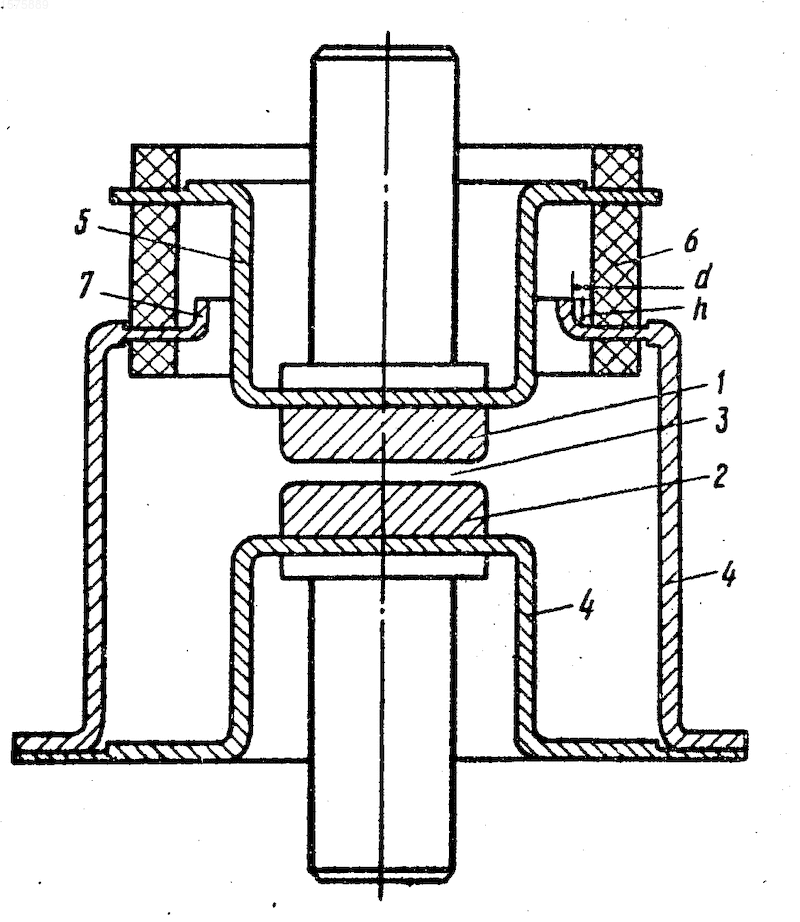

На чертеже изображен газонаполненный разрядник, общий вид.
Разрядник содержит соосно расположенные электроды с противостоящими рабочими частями 1 и 2, образующими разрядный промежуток 3, и с нерабочими частями 4, 5, разделенными цилиндрическим изолятором 6. Изолятор 6, выполненный полым, и электроды образуют герметичную газонаполненную камеру. Нерабочая часть 4 электрода выполнена охватывающей разрядный промежуток 3. Изолятор 6 вынесен из зоны разрядного промежутка 3. Рабочие части 1 и 2 электродов выполнены из материала с большей скоростью испарения, чем нерабочие части электродов. Нерабочая часть 4 электрода в месте соединения с изолятором 6 выполнена с внутренней кольцевой отбортовкой 7, направленной в сторону нерабочей части 5 другого электрода. Длина d кольцевого зазора между отбортовкой 7 и изолятором 6 и высота h бортика выбраны в соответствии с соотношением
Изолятор 6 выполнен из керамики 22ХС, внутренний диаметр изолятора 6 равен 25 мм, рабочие части 1 и 2 электродов выполнены из сплава вольфрам-медь, нерабочие части 4, 5 электродов выполнены из сплава 72НДВИ, зазор между внутренней поверхностью изолятора 6 и отбортовкой 7 нерабочей части 4 электрода равен 2 мм, высота отбортовки 7 равна 1 мм, величина внешней нерабочей части 4 электрода равна 21 мм, величина внешней нерабочей части 5 электрода равна 14 мм, межэлектродное расстояние равно 2 мм, разрядник заполнен аргоном при давлении 0,2 атм.
Газонаполненный разрядник работает следующим образом. При подаче на электроды напряжения происходит пробой между рабочими частями электродов, так как они имеют большую по сравнению с нерабочими частями скорость испарения. При этом место искажения и усиления электрического поля, образующееся в месте контакта нерабочей части электрода и изолятора, экранировано отбортовкой.
При этом выбор длины d кольцевого зазора между внутренней поверхностью изолятора и отбортовкой и высоты h отбортовки в соответствии с соотношением
обусловлен необходимостью предотвратить проникновение электрического поля в кольцевой зазор между изолятором и отбортовкой.Таким образом, выполнение нерабочей части электрода с внутренней отбортовкой позволяет экранировать разрядный промежуток от места искажения и усиления электрического поля.
Изобретение относится к электротехнике. Цель изобретения - повышение долговечности газонаполненного разрядника. Нерабочая часть электрода, охватывающего разрядный промежуток, соединена с изолятором так, что она образует внутри разрядной камеры кольцевую отбортовку, образующую с изолятором кольцевой зазор. Ширина d зазора и высота h отбортовки выбраны в соответствии с соотношением: d/h
3, что исключает проникновение электрического поля в зазор и устраняет влияние контакта нерабочей части электрода с изолятором на характеристики срабатывания разрядника. 1 ил. Рисунки
Заявка
4487547/07, 28.09.1988
Яшкова В. М, Корчагина Ю. И, Тихонова В. Ф, Каращук И. К
МПК / Метки
МПК: H01J 17/00, H01T 1/00
Метки: газонаполненный, разрядник
Опубликовано: 20.08.1996
