Распашные ворота
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1573925
Автор: Лыжин
Формула
РАСПАШНЫЕ ВОРОТА по авт. св. N 1024580, отличающиеся тем, что, с целью снижения энергоемкости путем уменьшения сил трения между шариками, направляющие трубы выполнены овальной формы, а шарики расположены в трубах в два ряда в шахматном порядке.
Описание
Целью изобретения является снижение энергоемкости путем уменьшения сил трения между шариками.

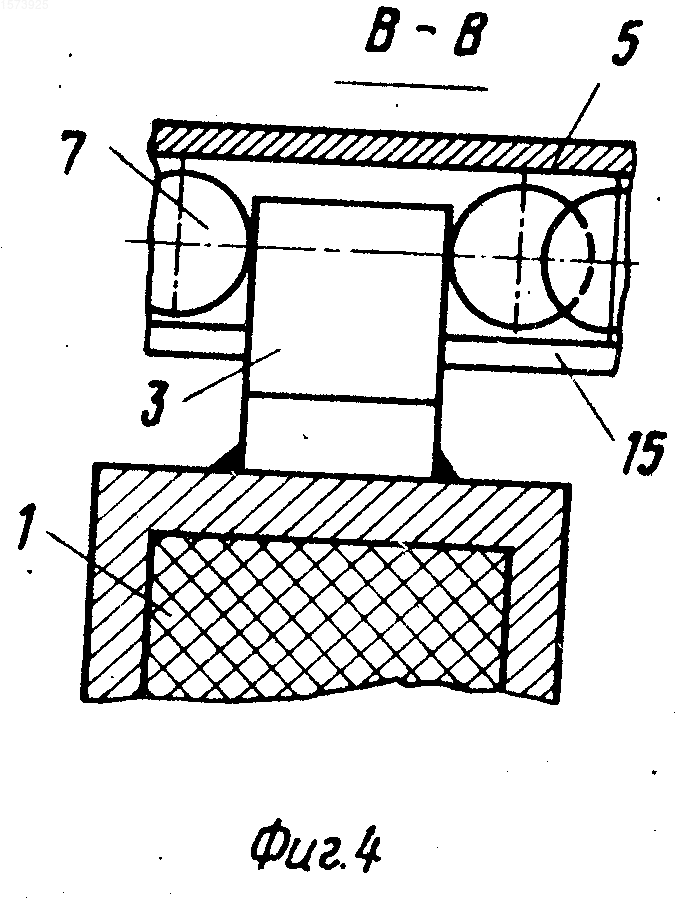

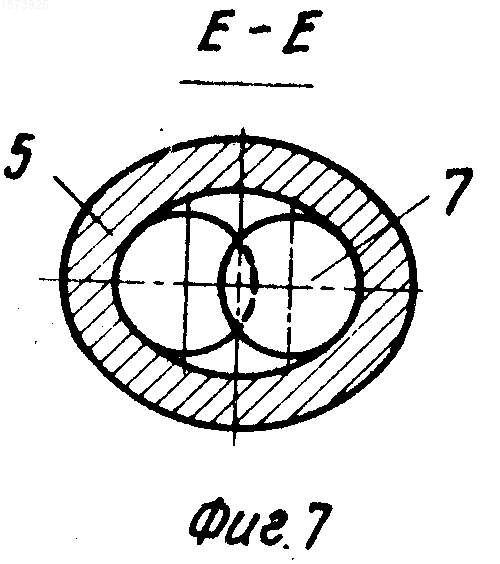

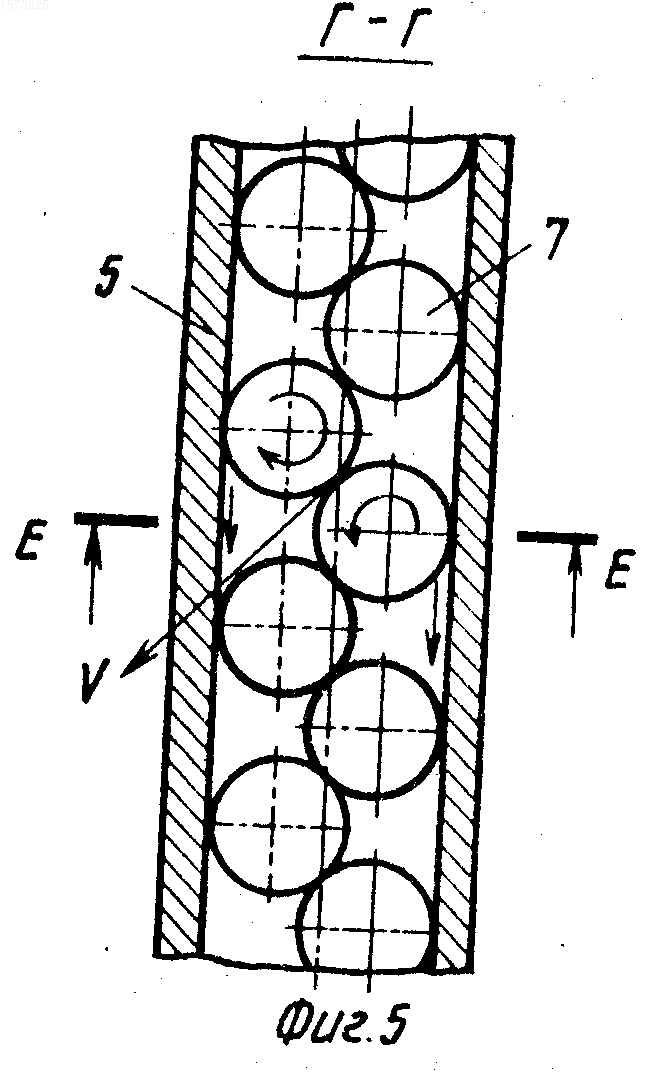

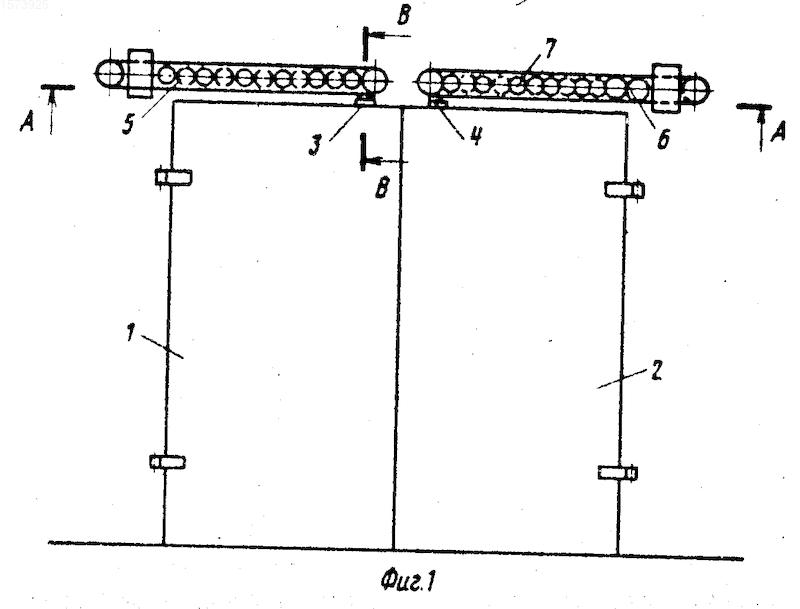

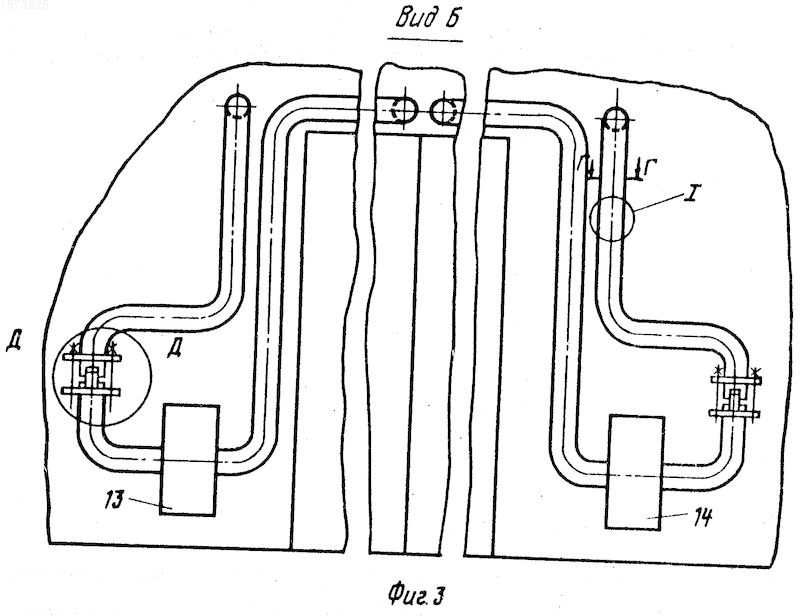

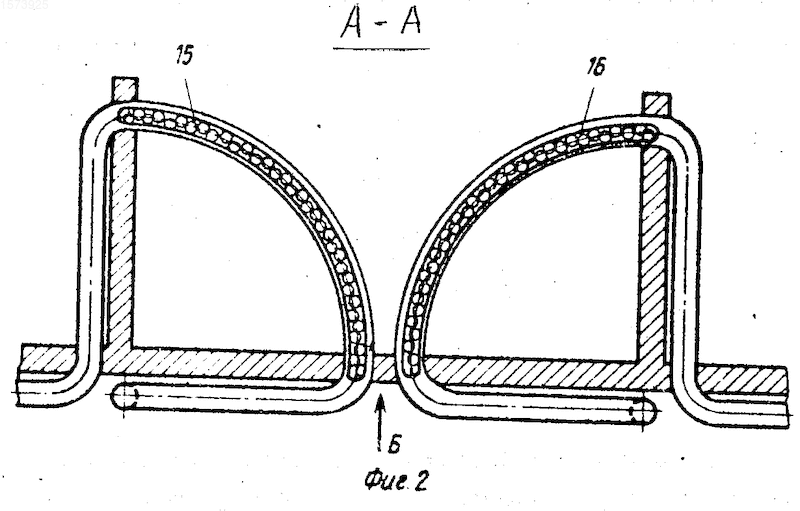

На фиг. 1 изображены ворота, общий вид; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 вид по стрелке Б на фиг. 2; на фиг. 4 разрез В-В на фиг. 1; фиг. 5 разрез Г-Г на фиг. 3; фиг. 6 разрез Д-Д на фиг. 3; фиг. 7 разрез Е-Е на фиг. 5.
Распашные ворота включают в себя полотна 1 и 2, шарнирно прикрепленные к проему, толкатели 3 и 4, установленные на полотнах 1 и 2 и размещенные в направляющих трубах 5 и 6 между шариками 7, заполняющими направляющие трубы 5, 6 и служащими для передачи давления, перемещающего толкатели 3, 4.
Направляющие трубы 5 и 6 выполнены овальными в поперечном сечении, и шарики 7 расположены в них в шахматном порядке в два ряда. Концы 8 и 9 замкнутой направляющей трубы 5 (аналогичное и выполнение соединения концов направляющей трубы 6) имеют выступ 10, прорезь 11 и соединены друг с другом с помощью стяжки 12. Шарики 7 перемещаются в замкнутых направляющих трубах 5 и 6 с помощью реверсивных приводов 13 и 14. В замкнутых направляющих трубах 5 и 6 выполнены овальные пазы 15 и 16, где размещены с возможностью свободного перемещения толкатели 3 и 4, установленные на полотнах 1 и 2.
Распашные ворота работают следующим образом.
Включается реверсивный привод 13 (рассматриваем перемещение только полотна 1, так как работа по перемещению полотна 2 происходит аналогично), перемещающий шарики 7, заполняющие направляющую трубу 5. Шарики 7 одного ряда контактируют с одной стороны с направляющей трубой, а с другой стороны с шариками 7 второго ряда и толкаемые приводом 13 за счет сил трения о стенки трубы 5 начинают вращаться и перемещаться вдоль направляющей трубы 5. При этом вращение шариков одного ряда происходит в направлении противоположном вращению шариков второго ряда, а вектор скорости в точке контакта шариков направлен в одну сторону. Перемещаясь по направляющей трубе 5 шарики 7 увлекают за собой толкатель 3, размещенный в овальном пазу 15 и установленный на полотне 1. Как только толкатель 3 начинает перемещаться, начинает перемещаться и полотно 1 вокруг осей шарниров и ворота открываются или закрываются в зависимости от направления вращения привода 13.
Чтобы выбрать при монтаже и наладке зазоры между шариками 7, концы 8 и 9 замкнутой направляющей трубы 5 имеют выступ 10 и прорезь 11, входящие один в другую, и соединяются стяжкой 12.
Использование данного изобретения позволит снизить энергоемкость путем уменьшения сил трения между шариками.
Изобретение относится к строительству, а именно к конструкции распашных ворот, используемых для закрывания проемов зданий и сооружений. Целью изобретения является снижение энергоемкости путем уменьшения сил трения между шариками. Распашные ворота включают полотна 1 и 2 с толкателями 3 и 4, приводы полотен в виде направляющих труб 5 и 6 с шариками 7 и механизмов перемещения шариков, причем направляющие трубы 5 и 6 выполнены овальными, а шарики 7 расположены в трубах в два ряда в шахматном порядке. 7 ил.
Рисунки
Заявка
4470138/33, 05.08.1988
Лыжин А. В
МПК / Метки
МПК: E06B 3/36
Опубликовано: 10.11.1995
Код ссылки
