Котел-утилизатор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1572145
Авторы: Бурчаков, Волошиновский, Селиванов
Формула
1. КОТЕЛ-УТИЛИЗАТОР, содержащий газоход с утилизационной и топочной камерами, первая из которых подключена к подводящему тракту отходящих газов, а вторая снабжена форсунками с топливопроводами, отличающийся тем, что, с целью увеличения глубины утилизации отходящих газов, он дополнительно содержит газопровод, посредством которого топливопроводы форсунок подключены к подводящему тракту отходящих газов.
2. Котел-утилизатор по п. 1, отличающийся тем, что газопровод снабжен отделителем горючих компонентов.
Описание
Целью изобретения является увеличение глубины утилизации отходящих газов.

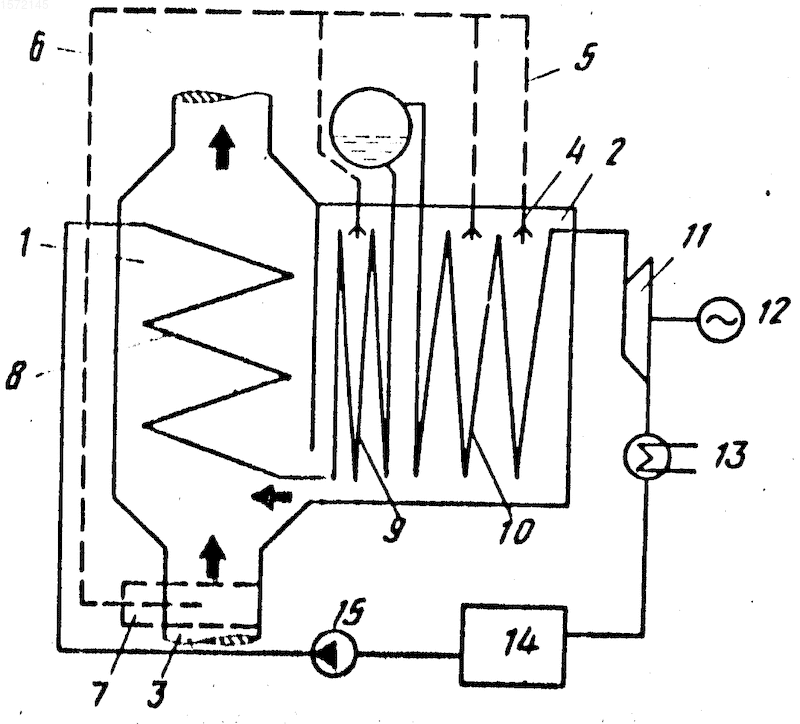

На чертеже схематично изображен котел утилизатор, общий вид.
Котел-утилизатор содержит газоход с утилизационной и топочной камерами 1 и 2 соответственно. Утилизационная камера 1 подключена к подводящему тракту 3 отходящих газов, а топочная камера 2 снабжена форсунками 4 с топливопроводами 5.
Топливопроводы 5 форсунок 4 посредством газопровода 6 подключены к подводящему тракту 3 отходящих газов. Газопровод 6 снабжен отделителем 7 горючих компонентов.
В газоходе размещены поверхности нагрева экономайзера 8, испарителя 9 и пароперегревателя 10. Пароперегреватель 10 соединен с турбиной 11, на валу которой установлен электрогенератор 12. Турбина 11 через конденсатор 13 и емкость 14 с питательной водой соединена с питательным насосом 15, к которому подключены поверхности нагрева экономайзера 8. Поверхности нагрева экономайзера 8 размещены в утилизационной камере 1, а испарителя 9 пароперегревателя 10 в топочной камере 2. Подводящий тракт 3 отходящих газов подключен к газогенератору продуктивной скважины (на чертеже условно не показано).
Котел-утилизатор работает следующим образом.
Отходящие газы от подземного газогенератора по подводящему тракту 3 подают в утилизационную камеру 1, где они охлаждаются, отдавая тепло рабочему телу, проходящему по поверхностям нагрева экономайзера 8. В случае, когда тепла отходящих газов недостаточно, чтобы обеспечить заданные параметры рабочего тела перед турбиной 11, включают форсунки 4, тепло продуктов сгорания которых передается рабочему телу поверхностей нагрева испарителя 9 и пароперегревателя 10. В качестве топлива форсунок 4 используется горючий газ из подземного газогенератора, являющийся продуктом сжигания. Этот горючий газ в форсунки 4 подают из поводящего тракта 3 по газопроводу 6. Когда отходящие газы недостаточно горючи, используют отделитель 7 горючих компонентов, которые направляют в форсунки по газопроводу и топливопроводу 5.
В таком котле-утилизаторе обеспечивается дожигание горючих компонентов отходящих газов, что увеличивает глубину утилизации последних.
Изобретение относится к энергетике и м. б. использовано для преобразования и утилизации энергии продуктов сжигания угольного пласта в подземных условиях. Цель изобретения - увеличение глубины утилизации отходящих газов. В качестве топлива форсунок 4 используется горючий газ из подземного газогенератора, являющийся продуктом сжигания угля. Этот горючий газ в форсунки 4 подают из подводящего тракта 3 по газопроводу 6. Когда отходящие газы недостаточно горючи, используют отделитель 7 горючих компонентов, которые направляют в форсунки 4 по газопроводу 6 и топливопроводу 5. 1 з. п. ф-лы, 1 ил.
Рисунки
Заявка
4367692/06, 21.01.1988
Московский горный институт
Бурчаков А. С, Селиванов Г. И, Волошиновский И. И
МПК / Метки
МПК: F22B 1/18
Метки: котел-утилизатор
Опубликовано: 27.12.1995
Код ссылки
