Газоструйный излучатель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ГАЗОСТРУЙНЫЙ ИЗЛУЧАТЕЛЬ, содержащий соосно установленные сопло и резонатор, отражатель, отличающийся тем, что, с целью повышения акустической мощности, отражатель выполнен сферическим и размещен так, что его фокус расположен на оси сопла на равном расстоянии от него и резонатора, а выходной диаметр dc сопла, внутренний диаметр dp резонатора, радиус R отражателя, расстояние l между соплом и резонатором, глубина h резонатора связаны соотношениями
Описание
Цель изобретения - повышение акустической мощности за счет концентрации акустического излучения и подбора оптимальных геометрических параметров.

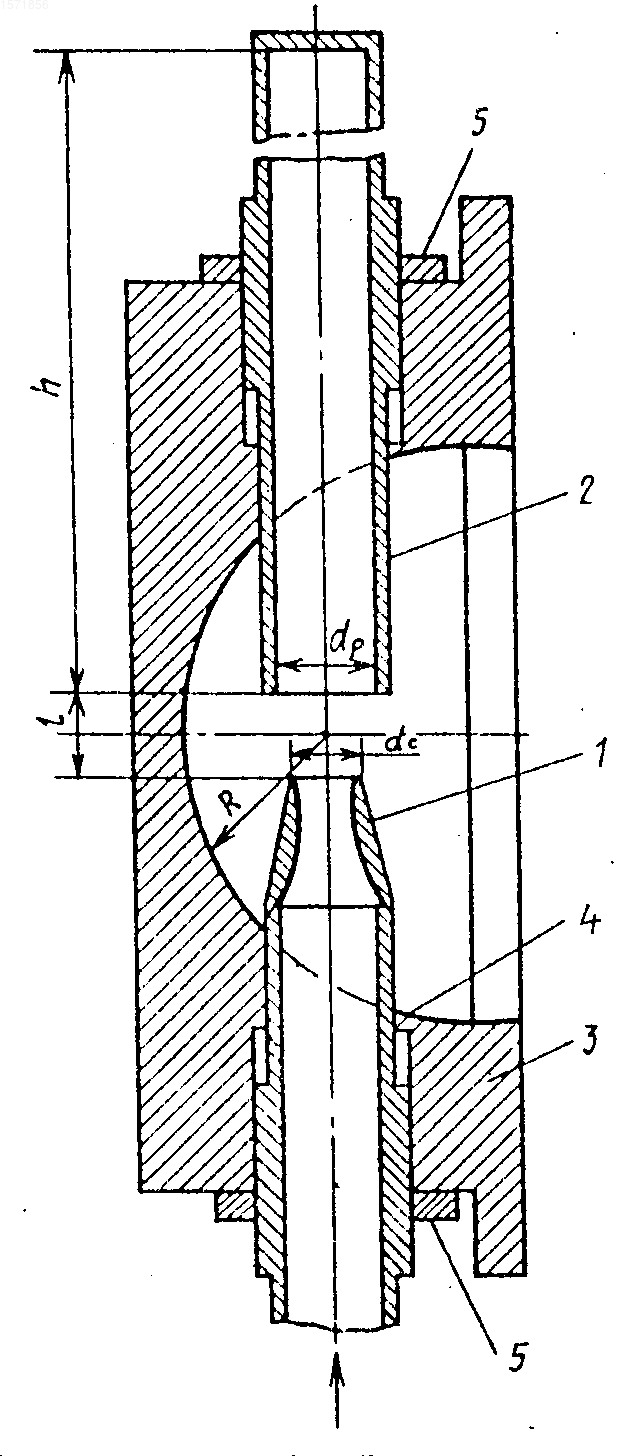

На чертеже схематически показан газоструйный излучатель, продольный разрез.
Газоструйный излучатель (ГСИ) содержит сопло 1 и резонатор 2, соосно укрепленные в корпусе 3 так, что их общая ось перпендикулярна оси корпуса и проходит через фокус сферического отражателя 4. Сопло 1 и резонатор 2 укрепляются в корпусе 3 с помощью резьбового соединения и фиксируются гайками 5.
Геометрические размеры элементов ГСИ, обеспечивающие максимальный уровень звукового давления, связаны следующими соотношениями:
= 1.45 - 1.60 ;
= 1,06 - 1,04 ;
= 1 - 500 где dр - внутренний диаметр резонатора;dc - выходной диаметр сопла;
l - расстояние между соплом и резонатором;
R - радиус сферического отражателя;
h - глубина резонатора.
ГСИ работает следующим образом.
К ГСИ по воздухопроводу подводится компрессорный воздух с давлением 0,05-0,6 МПа. Воздух проходит через сопло 1 и поступает в резонатор 2. Сопло и резонатор укреплены в корпусе 3. На участке сопло 1 - резонатор 2 генерируются звуковые волны. Звуковые волны отражаются от отражателя 4. Основная несущая частота изменяется подбором резонатора нужной глубины.
Проведенные испытания показали, что предлагаемый ГСИ устойчиво работает с резонаторами глубиной до 500 dc. При таких длинах резонатора получается устойчивый пульсирующий низкочастотный звуковой поток (
20-30 Гц). При увеличении глубины резонатора (более 500 dc) частота колебаний не стабильна и изменяется в пределах 20-1000 Гц.Изобретение относится к технике генерирования акустических колебаний. Цель изобретения - повышение акустической мощности за счет оптимального подбора геометрических параметров излучателя и концентрации акустической энергии. Излучатель содержит сопло, резонатор и сферический отражатель. Генерируемое газом акустическое излучение при истечении его из сопла в резонатор концентрируется в требуемой области пространства при помощи сферического отражателя. 1 ил.
Рисунки
Заявка
4619593/28, 25.10.1988
Уральский политехнический институт им. С. М. Кирова, Металлургический завод им. А. К. Серова
Воронов Г. В, Кокарев Н. И, Лисиенко В. Г, Ярошенко Ю. Г, Тюлебаев В. Г, Соляников Б. Г, Левин В. М, Быков В. В, Селиванов С. П, Тюлебаева Ю. Ф
МПК / Метки
МПК: B06B 1/20
Метки: газоструйный, излучатель
Опубликовано: 27.02.1995
