Супергетеродинный приемник импульсных сигналов

Супергетеродинный приемник импульсных сигналов, содержащий первый канал обработки, образованный последовательным соединением преобразователя частоты, усилителя промежуточной частоты и первого амплитудного детектора, а также первый пороговый элемент, вход которого соединен с выходом первого канала обработки, отличающийся тем, что, с целью повышения избирательности по каналам побочного приема, в него введены второй пороговый элемент, вход которого соединен с выходом первого канала обработки, делитель мощности, вход которого является входом супергетеродинного приемника, а первый выход соединен с входом первого канала обработки, второй канал обработки, образованный последовательным соединением усилителя высокий частоты, второго амплитудного детектора и усилителя видеочастоты, логический блок, реализующий логическую функцию где x, y и z логические сигналы на его первом, втором и третьем входах соответственно, первый, второй и третий входы логического блока, реализующего логическую функцию соединены с выходами первого, второго и третьего пороговых элементов соответственно, вход и выход второго канала обработки соединены соответственно с вторым выходом делителя мощности и входом третьего порогового элемента, при этом чувствительность второго канала обработки меньше чувствительности первого канала обработки, а пороги срабатывания первого и третьего пороговых элементов равны и меньше порога срабатывания второго порогового элемента на величину, равную разности чувствительностей первого и второго каналов обработки.

Изобретение относится к радиотехнике и может быть использовано в составе систем ближней навигации.
Цель изобретения повышение избирательности по каналам побочного приема.

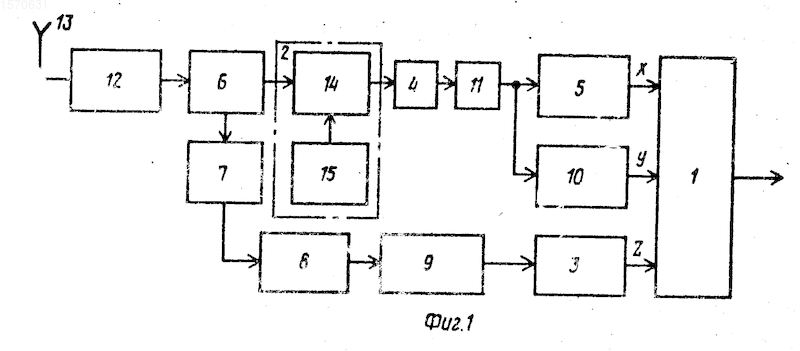

На фиг. 1 приведена структурная электрическая схема супергетеродинного приемника импульсных сигналов; на фиг.2 логический блок, реализующий логическую функцию .
Супергетеродинный приемник импульсных сигналов содержит логический блок 1, реализующий логическую функцию х , где х, y и z логические сигналы на его первом, втором и третьем входах соответственно, преобразователь 2 частоты, третий пороговый элемент 3, усилитель 4 промежуточной частоты, первый пороговый элемент 5, делитель 6 мощности, усилитель 7 высокой частоты, второй амплитудный детектор 8, усилитель 9 видеочастоты, второй пороговый элемент 10, первый амплитудный детектор 11. На схеме (фиг.1) показаны также входной блок 12, антенна 13, смеситель 14 и гетеродин 15. Блок, реализующий логическую функцию , содержит инвертор 16, элемент И 17, элемент ИЛИ 18 (фиг.2)
Предлагаемый приемник работает следующим образом.
Полезный сигнал с антенны 13 проходит последовательно через второй блок 12, преобразуется в смесителе 14 преобразователя 2 с помощью гетеродина 15 в сигнал промежуточной частоты, усиливается усилителем 4, детектируется амплитудным детектором 11 и поступает на первый пороговый элемент 5. Сигнал с выхода порогового элемента 5 поступает на логический блок 1.
Перед смесителем 14 тракт приема разветвляется на два. Сигнал через делитель 6 поступает на усилитель 7, а затем на амплитудный детектор 8, где происходит выделение огибающей радиоимпульсного сигнала.
Сигнал канала побочного приема на выходе амплитудного детектора 4 отличается от полезного своей интенсивностью. Разница в интенсивности и составляет реальную избирательность приемного устройства по каналам побочного приема.
Чувствительность дополнительного тракта определяется коэффициентом передачи усилителя 7 и усилителя 9. Чувствительность дополнительного тракта устанавливается хуже, чем основного P_o на величину , равную реальной избирательности по наихудшему каналу побочного приема (КПП) (отстоящей от рабочего канала на половину промежуточной частоты). Когда сигнал превышает уровень чувствительности основного канала на величину реальной избирательности , то он появляется на выходе третьего порогового элемента 3. В это время он присутствует и на выходе первого порогового элемента 5. Происходит это как в случае полезного сигнала, так и в случае КПП. Но после срабатывания третьего порогового элемента 3 сигнал с выхода первого порогового элемента 5 может пройти на выход логического блока 1 лишь при наличии сигнала на выходе второго порогового элемента 10. Второй пороговый элемент 10 имеет уровень срабатывания, превышающий уровень срабатывания первого порогового элемента 5 на величину, на которую хотелось бы увеличить реальную избирательность, но не больше чем на 2 . Тогда в случае, если на входе супергетеродинного приемника присутствует полезный сигнал, от он пройдет на выход, так как будет (при превышении уровня чувствительности основного канала P_o на величину d) присутствовать на выходах всех пороговых элементов. В случае, когда на входе супергетеродинного приемника присутствует сигнал, образующий КПП, то при превышении уровня чувствительности основного тракта Р_o этим сигналом на величину d, срабатывают только два из трех пороговых элемента (первый 5 и третий 3 пороговые элементы). На выходах всех трех пороговых элементов 5, 10 и 3 сигнал появится при превышении уровня чувствительности основного тракта Р_o на 2 .

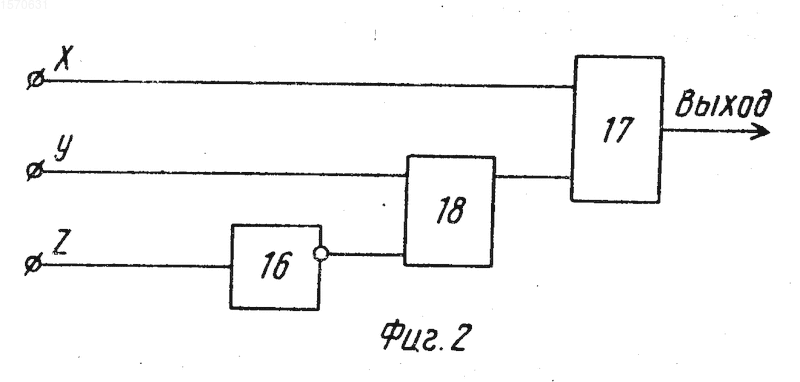

Выходы всех трех пороговых элементов 5, 10, 3 объединены логическим блоком 1, который реализует логическую операцию . Реализуется эта логическая операция с помощью простейших логических элементов: инвертора 16, элемента И 17 и элемента ИЛИ 18, как показано на фиг.2.
Таким образом, обеспечивается предотвращение прохождения на выход супергетеродинного приемника сигнала канала побочного приема.
Изобретение относится к радиотехнике и может быть использовано в составе систем ближней навигации. Цель изобретения - повышение избирательности по соседнему каналу. Достижение поставленной цели обеспечивается наличием логического блока 1, реализующего логическую функцию , где х, y и z - логические сигналы на его первом, втором и третьем входах соответственно. С входами логического блока 1 соединены выходы пороговых элементов 3, 5 и 10, причем пороги срабатывания первого 5 и третьего 3 пороговых элементов равны и меньше порога срабатывания второго порогового элемента 10 на величину, равную чувствительности первого и второго каналов обработки, заканчивающихся амплитудным детектором 11 и усилием 9 соответственно. Чувствительность второго канала меньше чувствительности первого канала на величину, равную разности чувствительностей первого и второго каналов. В результате использования предлагаемого приемника на выходе логического блока сигнал появится только в случае приема сигнала основного канала, так как сигнал основного канала приема мощнее сигнала побочного канала. 2 ил.
