Устройство подавления узкополосных помех

Устройство подавления узкополосных помех, содержащее соединенные последовательно входной смеситель, режекторный фильтр и выходной смеситель, последовательно соединенные гетеродин и дополнительный смеситель, выход которого подключен к опорным входам входного и выходного смесителей, отличающееся тем, что, с целью повышения отношения сигнал/помеха, в него введены синхронизируемый генератор, вход которого подключен к входу входного смесителя, выход подключен к сигнальному входу дополнительного смесителя, и последовательно соединенные формирователь импульсов, умножитель частоты и распределитель импульсов, включенные между выходом геттеродина и управляющими входом режекторного фильтра, который выполнен в виде синхронного фильтра.

Изобретение относится к радиоэлектронным средствам связи и предназначено для повышения помехоустойчивости приемных устройств в условиях наличия в канале связи узкополосной помехи.
Целью изобретения является повышение отношения сигнал/помеха.

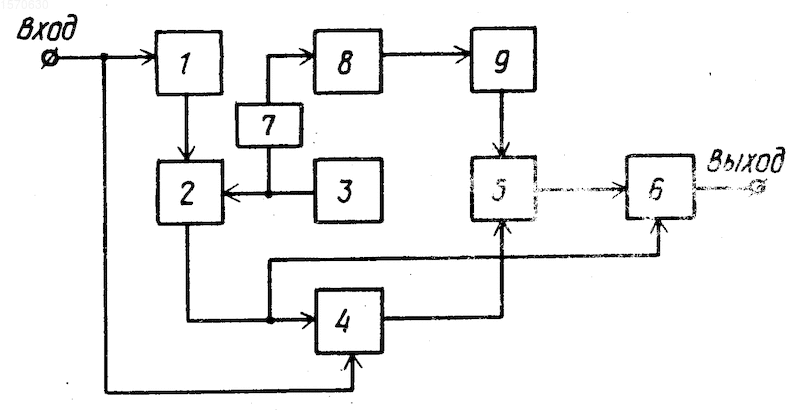

На чертеже приведена структурная электрическая схема предлагаемого устройства подавления узкополосных помех.
Устройство подавления узкополосных помех содержит синхронизируемый генератор 1, дополнительный смеситель 2, гетеродин 3, входной смеситель 4, синхронный фильтр 5, выходной смеситель 6, формирователь 7 импульсов, умножитель 8 частоты и распределитель 9 импульсов.
Устройство работает следующим образом.
На вход поступает аддитивная смесь сигнала и помехи
y(t) A_s(t) cos [ _st + (t)] + A_п(t) cos[ _пt + (t)] где A_s(t) и A_п(t) изменяющиеся во времени амплитуды сигнала и помехи;
_s и _п несущие частоты сигнала и помехи;
(t) и (t) фазы сигнала и помехи.
Синхронизируемый генератор 1 осуществляет захват частоты помехи и слежение за нею с точностью до фазы. В результате с генератора 1 на сигнальный вход дополнительного смесителя 2 поступает гармоническое колебание с мгновенным значением фазы помехи [ _пt + (t)] На опорный вход дополнительного смесителя 2 поступает сигнал гетеродина 3 с частотой _о, результирующее колебание суммарной частоты [( _п + _ot + (t)] поступает на опорный вход входного смесителя 4.
На его выходе выделяются составляющие входной смеси разностной частоты. При этом частота помеховой компоненты оказывается равной частоте настройки синхронного фильтра 5, равной _о:
[( _п + _o(t) + (t)] [ _п(t) + (t)] _ot.
Синхронный фильтр состоит из набора емкостей С, коммутируемых периодическими (на чертеже не показаны) которые управляются импульсами распределителя 9 импульсов. Период следования импульсов T определяет частоту настройки фильтра. Каждая импульсная последовательность смещена относительно соседней на интервал t , являющейся временем коммутации емкостей. Частотная характеристика такого фильтра является гребенчатой с шириной каждого провала частотной характеристики
_p= где = RC постоянная времени одного элемента фильтра.
При _o= _p, что всегда должно иметь место при режекции узкополосных помех, провалы частотной характеристики являются довольно узкими. Интервалы между частотами соседних провалов и частоты каждого из них определяются периодом следования управляющих импульсов. Поскольку сигнал на выходе распределителя 9 импульсов синхронизируется колебаниями гетеродина 3 через умножитель 8 частоты, то частота первого интервала между частотами соседних провалов частотной характеристики равна _о. Поскольку требование _о > _s является очевидным с точки зрения повышения качества преобразования сигнала, в пределах ширины спектра смеси и помехи попадает всего только первый провал частотной характеристики синхронного фильтра. Его в дальнейшем будет рассматривать как фильтр с одним провалом, частота которого тождественно равна частоте _огетеродина 3.
Полезный сигнал на выходе входного смесителя 4 имеет мгновенную фазу [( _п + _{o s})t + (t) (t)] Пройдя синхронный фильтр 5, полезный сигнал претерпевает частотные искажения, которыми можно пренебречь при малой полосе режекции фильтра 5, и поступает на сигнальный вход выходного смесителя 6, на опорный вход которого поступает сигнал с выхода дополнительного смесителя 2 с фазой [( _п + _o)t + (t)]
Разностная составляющая этих сигналов будет иметь мгновенную фазу [ _st + (t)] Таким образом, частота и фазовая структура выходного сигнала совпадает с таковыми во входном сигнале, а поскольку при этом помеха постоянно находится в пределах полосы режекции фильтра, это превышает эффективность ее подавления.
Кроме того, отсутствие расстройки между частотой гетеродина 3 и частотой настройки синхронного фильтра позволяет сузить полосу режекции _о до значения ширины спектра помехи:
_{р п} + _п + 0 _п, и тем самым уменьшить частотные искажения полезного сигнала.
Изобретение относится к радиоэлектронным средствам связи. Цель изобретения - повышение отношения сигнал/помеха. Устр - во содержит синхронизируемый г - р 1, смесители 2, 4 и 6, гетеродин 3, синхронный фильтр 5, формирователь 7 импульсов, умножитель 8 частоты и распределитель 9 импульсов. Г - г 1 осуществляет захват частоты помехи и слежение за нею с точностью до фаза. Этот сигнал после преобразования в смесителях 2 и 4 поступает на фильтр 5, на который поступает сигнал гетеродина 3, преобразованный в формирователе 7, умножителе 8 и распределителе 9. Пройдя фильтр 5, полезный сигнал претерпевает чатотные искажения, которыми можно пренебречь, и поступает на смеситель 6, где смешивается с сигналом смесителя 2. Частота и фазовая структура полученного выходного сигнала совпадают с таковыми во входном сигнале. При этом помеха постоянно находится в пределах полосы режекции фильтра 5, что повышает эффективность ее подавления. 1 ил.
