Свч-фильтр
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СВЧ-фильтр, содержащий корпус, цилиндрические диэлектрические резонаторы, расположенные в цилиндрических полостях, выполненных в корпусе, и электромагнитно связанные между собой через отверстие, параллельное осям цилиндрических диэлектрических резонаторов, отличающийся тем, что, с целью уменьшения потерь в полосе пропускания, в него введена щелевая диафрагма, установленная по оси отверстия, верхняя кромка щели которой лежит в одной плоскости с торцами цилиндрических диэлектрических резонаторов, при этом отношение высоты L каждого цилиндрического диэлектрического резонатора к его диаметру D находится в пределах 1/2 < L/D < 1, а расстояние между осями цилиндрических диэлектрических резонаторов равно диаметру цилиндрической полости.
Описание
Целью изобретения является уменьшение потерь в полосе пропускания.

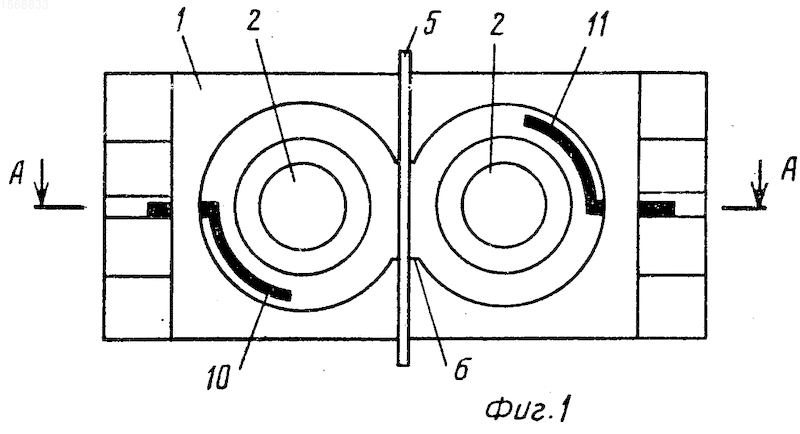

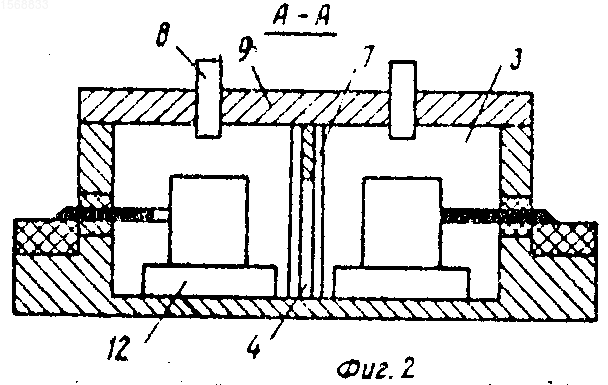

На фиг. 1 показан описываемый фильтр со снятой крышкой, общий вид; на фиг. 2 -разрез А-А на фиг. 1.
СВЧ-фильтр содержит корпус 1, цилиндрические диэлектрические резонаторы 2, расположенные в цилиндрических полостях 3, выполненных в корпусе 1, и электромагнитно связанные между собой через щель 4 в щелевой диафрагме 5, установленной по оси отверстия 6 между цилиндрическими полостями 3. Верхняя кромка 7 щели 4 лежит в одной плоскости с торцами цилиндрических диэлектрических резонаторов 2, отношение их высоты L к диаметру D находится в пределах
, а расстояние между осями равно диаметру цилиндрической полости 3. Для настройки фильтра служат винты 8, установленные в крышке 9, а для возбуждения цилиндрических диэлектрических резонаторов 2 служат входной и выходной проводники 10 и 11. Резонаторы 2 установлены на диэлектрических шайбах 12, изготовленных из кварца. Нижняя кромка щели 4 совпадает с корпусом 1 а отношение диаметра D к ширине щели равно не менее 4 и подбирается, исходя из требуемой полосы пропускания. Ширина отверстия 6 не превышает значения диаметра D.СВЧ-фильтр работает следующим образом. Допустим, что СВЧ-сигнал, поступает на входной проводник 10. При этом возбуждаются цилиндрический диэлектрический резонатор 2 (левый на фиг.1) и через щель 4 правый резонатор 2 и сигнал поступает на выходной проводник 11. Поскольку щелевая диафрагма 5 запаяна в корпусе 1 потери на элементах связи между цилиндрическим диэлектрическими резонаторами 2 малы, что совместно с выполнением отношения высоты L резонатора 2 к его диаметру D в пределах
обеспечивает получение малых потерь в полосе пропускания.Изобретение относится к радиотехнике. Цель изобретения - уменьшение потерь в полосе пропускания. Фильтр содержит корпус 1, цилиндрические диэлектрические резонаторы (Р) 2, связанные между собой через щель в щелевой диафрагме 5. Для возбуждения Р 2 служат входной и выходной проводники I0 и 11. Обеспечение надежного контакта щелевой диафрагмы 5 с корпусом 1 за счет пайки и выбор размеров Р 2 в пределах 0,5<L/D<1, где L - высота Р 2; D - его диаметр, позволяют получать малые потери в полосе пропускания. 2 ил.
Рисунки
Заявка
4385231/09, 29.02.1988
Бочкарев А. Н, Гольдберг Л. Б
МПК / Метки
МПК: H01P 1/207
Метки: свч-фильтр
Опубликовано: 10.06.1996
Код ссылки
