Устройство для юстировки электромагнитов ускорителей
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1565335
Авторы: Арутюнян, Бабаян, Багдасарьян
Формула
1. УСТРОЙСТВО ДЛЯ ЮСТИРОВКИ ЭЛЕКТРОМАГНИТОВ УСКОРИТЕЛЕЙ, содержащее нижнюю опорную плиту, верхнюю опорную плиту с электромагнитом и три регулируемых опорных элемента, размещенных между плитами с возможностью подсоединения к приводу, отличающееся тем, что, с целью повышения надежности в работе и удобства управления в условиях высокого уровня радиации, каждый регулируемый опорный элемент выполнен в виде дефференциального винтового домкрата с приводом в виде гидроцилиндра, выполненного с возможностью дискретной регулировки длины его рабочего хода, а домкрат содержит грузовой винт с гладкой шейкой и два зубчатых колеса, одно из которых закреплено на гладкой шейке грузового винта, а второе выполнено с резьбой и навинчено на грузовой винт, причем неподвижная часть гидроцилиндра закреплена на корпусе, а на подвижной части шарнирно закреплены собачки храповых механизмов, сопряженные с зубчатыми колесами, при этом наружные диаметры зубчатых колес равны и количество зубьев на них связано соотношением
L2 < L1 < 2L2,
где L1 - количество зубьев на одном зубчатом колесе;
L2 - количество зубьев на втором зубчатом колесе.
2. Устройство по п.1, отличающееся тем, что количество зубьев зубчатых колес связано соотношением L1 = 2L2 - 1.
Описание
Цель изобретения повышение надежности работы в удобстве управления в условиях высокого уровня радиации.

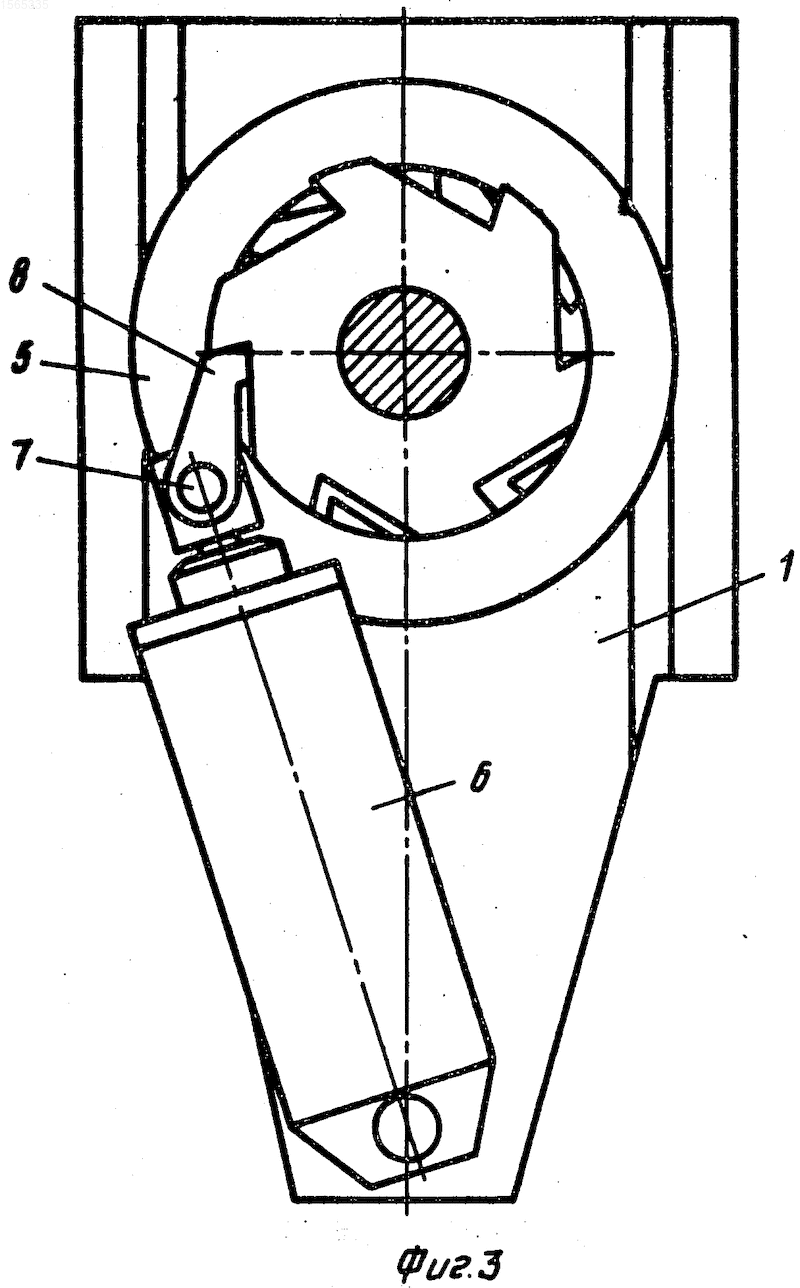

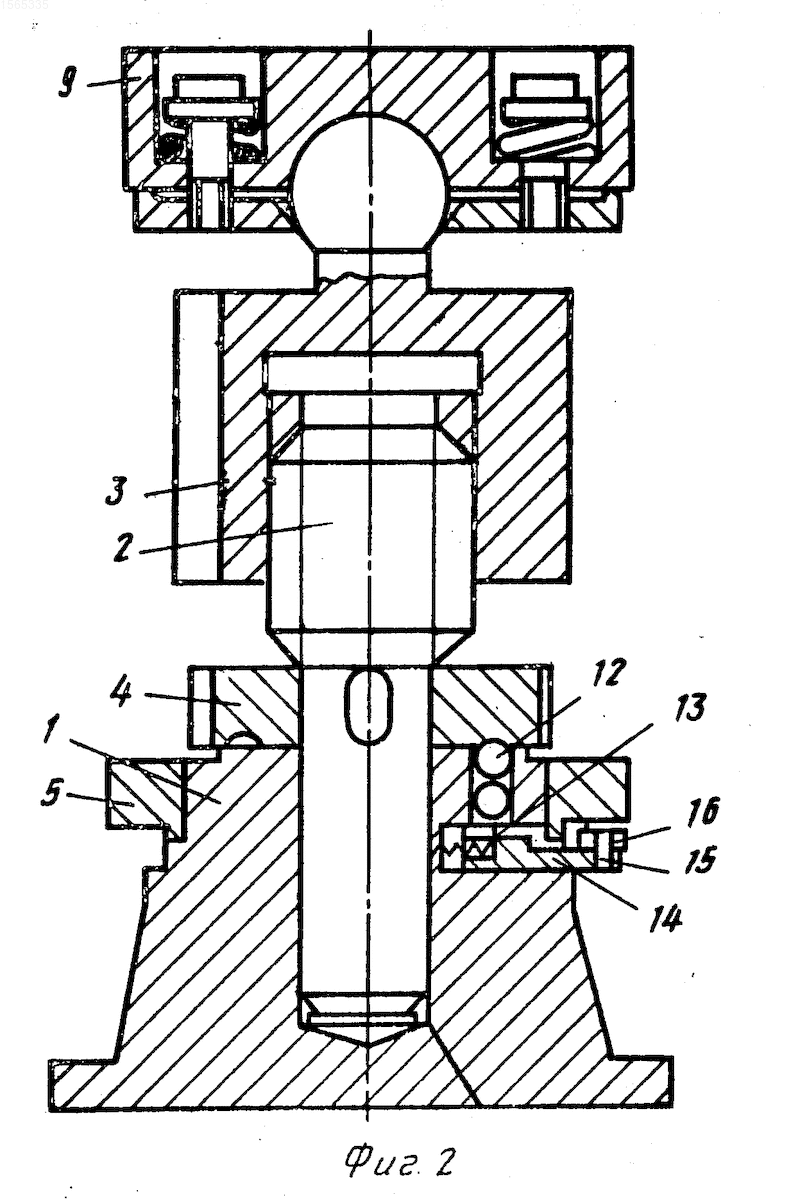

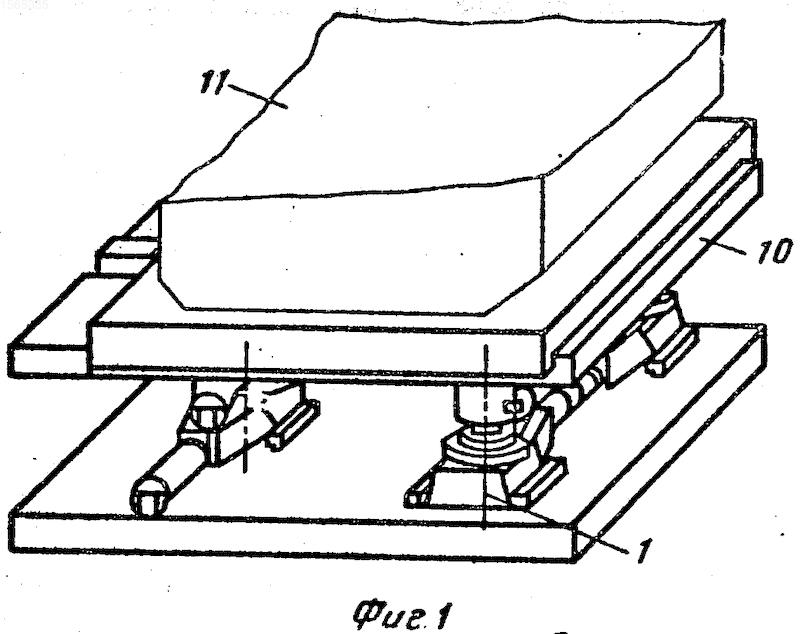

На фиг.1 изображено устройство, общий вид; на фиг.2 домкрат, разрез; на фиг.3 домкраты в сборе с электромагнитом.
Домкрат содержит корпус 1, грузовой винт 2, навинченное на него зубчатое колесо 3, зубчатое колесо 4, смонтированное на откидной шейке винта 2, часть которого установлена в вертикальном отверстии корпус, кольцо 5, посаженное на шейке корпуса соосно грузовому винту 2, которое поворачивается на заданный угол гидроцилиндром 6, шарнирно закрепленным в корпусе 1. На шток 7, нижним концом закрепленный в кольце 5, шарнирно установлены подпружиненные собачки 8, входящие в зацепление с зубчатыми колесами 3 и 4.
Сферическая головка, закрепленная на зубчатом колесе 3, входит в опорную головку 9, выполненную с возможностью упора в плиту 10 электромагнита 11. В корпусе установлен фиксатор зубчатого колеса 4, содержащий два шарика 12, пружину 13, плунжер 14, ось 15 и подшипник 16.
Устройство работает следующим образом.
Подъем и опускание электромагнита, осуществляемые тремя домкратами, рассмотрим на примере работы одного домкрата. Под давлением масла шток 7 гидроцилиндра 6, совершая возвратно-поступательное движение, поворачивает кольцо 5 по часовой стрелке и против часовой стрелки. Вместе с кольцом поворачиваются закрепленные на нем собачки 8. При повороте кольца по часовой стрелке, что соответствует рабочему ходу гидроцилиндра, собачками проворачивается либо грузовой винт 2, либо навинченное на него зубчатое колесо 3 с резьбой в зависимости от того, с каким из зубчатых колес находится в зацеплении собачка. Причем для подъема шток 7 гидроцилиндра 6 совершает рабочий ход, равный шагу зуба зубчатого колеса 4, а для спуска совершает ход, равный шагу зуба зубчатого колеса 3, навернутого на грузовой винт 2.
Для предотвращения совместного проворота гайки при вращении винта и наоборот сферическая головка зубчатого колеса 3 поджата к опорной головке 9 двумя планками, а в корпусе 1 установлен замок. При движении штока 7 гидроцилиндра, т.е. при вращении кольца 5, укрепленный под кольцом упор нажимает на подшипник 16, перемещается плунжер 14, шарики опускаются в паз плунжере и происходит расфиксация зубчатого колеса 4.
Гидроцилиндр является наиболее надежным приводом для работы в помещении с высоким уровнем радиации. Описанная конструкция позволяет использовать одно направление перемещения одного элемента привода для перемещения грузового винта в противоположных направлениях.
Изобретение относится к ускорительной технике и может быть использовано в устройствах юстировки электромагнитов ускорителей. Цель изобретения - повышение надежности работы и удобства управления при эксплуатации в помещениях с высоким уровнем радиации. Под давлением масла шток гидроцилиндра поворачивает кольцо 5. Вместе с кольцом поворачиваются закрепленные на нем собачки. При этом поворачивается либо грузовой винт 2, либо зубчатое колесо 3 с резьбой, навернутое на винт. Для подъема шток гидроцилиндра совершает рабочий ход, равный шагу зуба зубчатого колеса 4, а для спуска совершает ход, равный шагу зуба зубчатого колеса 3, навернутого на грузовой винт 2. 3 ил.
Рисунки
Заявка
4298607/21, 19.08.1987
Арутюнян А. С, Бабаян А. З, Багдасарян Г. Б
МПК / Метки
МПК: H05H 7/00
Метки: ускорителей, электромагнитов, юстировки
Опубликовано: 20.03.1996
