Способ изготовления осесимметричных изделий
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1557810
Авторы: Ваулин, Колесников, Подольский
Формула
СПОСОБ ИЗГОТОВЛЕНИЯ ОСЕСИММЕТРИЧНЫХ ИЗДЕЛИЙ из труднодеформируемых жаропрочных сплавов на основе никеля, включающий формование заготовки с центральной осевой полостью и плоскими торцами, нагрев и последующую ее осадку в закрытом штампе, отличающийся тем, что, с целью повышения качества изделия за счет деформационной проработки структуры металла и снижения энергозатрат, осадку осуществляют в два этапа, на первом из которых на плоских торцах формируют криволинейные симметричные относительно горизонтальной плоскости симметрии заготовки торцевые поверхности с максимумом высотной степени деформации в ее центре 30 - 40%, а на втором этапе эти криволинейные поверхности осаживают, переформовывая их в плоские.
Описание
Цель изобретения - повышение качества изделий за счет деформационной проработки структуры металла и снижения энергозатрат на деформацию.

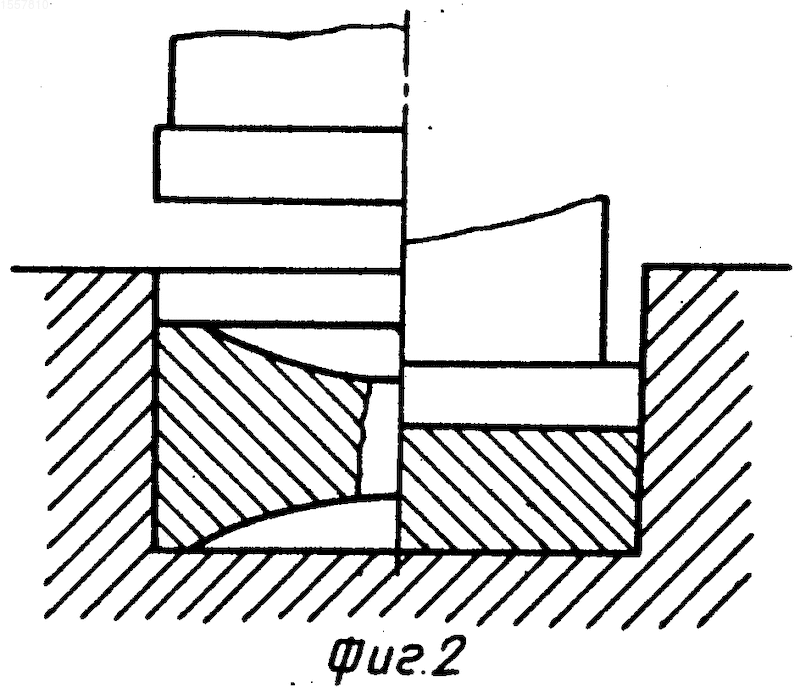

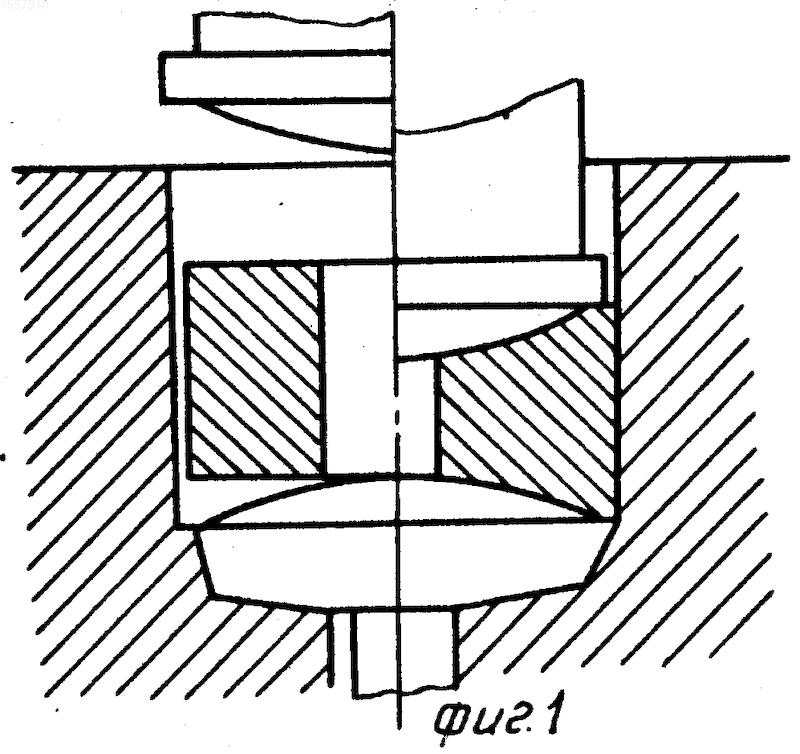

На фиг. 1 представлена начальная стадия способа; на фиг.2 - заключительная стадия.
Способ осуществляется следующим образом. Заготовку из жаропрочного сплава с соотношением диаметра и высоты, равным или большим единицы, предварительно формуют с плоскими торцами и центральным отверстием. Причем величина отверстия выбирается из условия обеспечения высотной деформации 30-40%. Далее заготовку нагревают до температуры горячей деформации и после размещения в закрытом штампе осаживают сначала верхним и нижним пуансонами, имеющими криволинейные выпуклые поверхности (см. фиг.1). При этом высотная деформация в центре заготовки должна составлять 30-40%. После подогрева заготовки и помещения ее в закрытый штамп производят второй этап деформации - осадку заготовки плоскими верхним и нижним пуансонами (см. фиг.2).
П р и м е р. Заготовку из жаропрочного сплава ЭП741 НП формируют из порошка в условиях горячего изостатического прессования (ГИП) с наружным диаметром 210 мм, высотой 50 мм. Затем заготовку нагревают до 1120оС и помещают в закрытый штамп со сферическим нижним пуансоном. Первую осадку заготовки ведут сферическим верхним пуансоном. Величина деформации на первой стадии составляет 30-40%. Далее заготовку извлекают из штампа и подогревают. В закрытом штампе заменяют сферические нижний и верхний пуансоны на плоские. Подогретую заготовку устанавливают в переналаженном штампе и осаживают сферические поверхности плоскими пуансонами.
Изобретение относится к обработке металлов давлением, в частности к штамповке осесимметричных деталей из жаропрочных сплавов на основе никеля, в том числе из гранул. Цель изобретения - повышение качества изделий за счет деформационной проработки структуры металла заготовки. Предварительно отформованную заготовку, преимущественно порошковую, с плоскими торцами и центральным отверстием деформируют вгорячую сначала в полуфабрикат с криволинейными торцами с высотной деформацией в центре 30 - 40%. Потом эти криволинейные поверхности деформируют плоскими пуансонами. При этом структура по сечению заготовки выравнивается и на конечной стадии соответствует структуре, сформированной в центре заготовки на первом этапе деформирования. 2 ил.
Рисунки
Заявка
4352996/27, 30.12.1987
Подольский М. С, Ваулин Д. Д, Колесников Ю. Н
МПК / Метки
Метки: осесимметричных
Опубликовано: 30.10.1994
Код ссылки
<a href="https://patents.su/0-1557810-sposob-izgotovleniya-osesimmetrichnykh-izdelijj.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления осесимметричных изделий</a>
