Устройство для измерения температуры
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1552792
Автор: Деркач
Формула
Устройство для измерения температуры, содержащее датчик температуры, усилитель постоянного тока, выход которого подключен к входу первого ключа, вход через второй ключ соединен с выходом датчика температуры, а через третий ключ с датчиком температуры окружающей среды, четвертый ключ, при этом управляющие входы ключей связаны с генератором управления ключами, и измерительный прибор, отличающееся тем, что, с целью упрощения устройства и повышения точности, в него введен инвертор напряжения, подключенный к выходу усилителя постоянного тока, вход измерительного прибора связан с выходом первого ключа и через четвертый ключ с выходом инвертора напряжения.
Описание
Целью изобретения является упрощение устройства и повышение точности измерения.

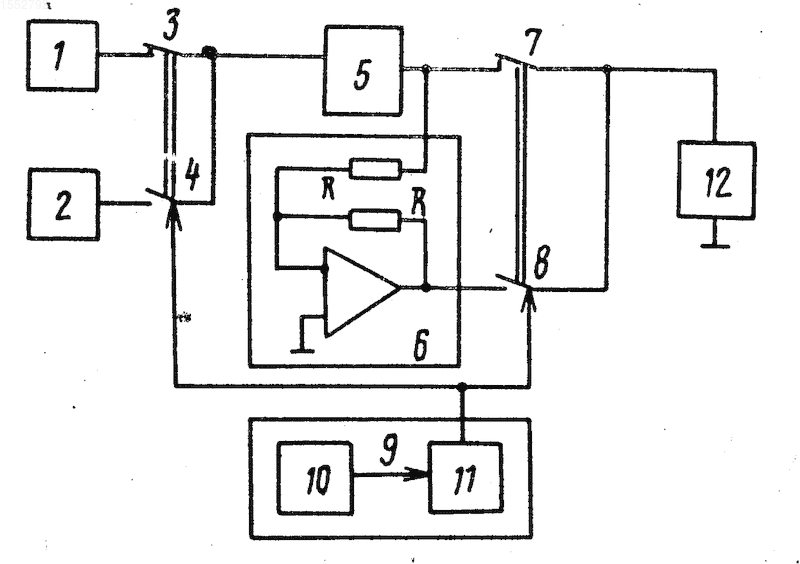

На чертеже приведена блок-схема устройства.
Устройство для измерения температуры содержит датчик 1 температуры, датчик 2 температуры окружающей среды, ключи 3 и 4, усилитель 5 постоянного тока, инвертор 6 напряжения, ключи 7 и 8, генератор 9 управления ключами, выполненный на генераторе 10 импульсов и триггере 11, и измерительный прибор (магнитоэлектрический вольтметр) 12.
Устройство для измерения температуры работает следующим образом. Задающий генератор 10 импульсов генерирует последовательность импульсов, которая поступает на счетный вход триггера 11. При этом на его выходе последовательно появляются сигналы "1" и "0" со строго одинаковой длительностью.
В исходный момент, когда на выходе триггера 11 присутствует сигнал "1", замкнуты ключи 3 и 7, а ключи 4 и 8 разомкнуты. С приходом очередного импульса с генератора 10 ключи 4 и 8 замыкаются, а ключи 3 и 7 размыкаются.
Датчик 1 температуры (термопара) вырабатывает электрический сигнал Е1, равный
E1 Eг + Ex,
где Ег ЭДС горячего спая термопары;
Ex ЭДС холодного спая термопары.
Датчик 2 вырабатывает напряжение в зависимости от температуры окружающей среды в зоне холодных концов термопары, равное Еx (может быть выполнен в виде мостовой схемы, в одно из плеч которой включен терморезистор).
Таким образом, в исходный момент на вход усилителя подается напряжение с датчика 1, а на измерительный прибор 12 с выхода усилителя 5 напряжение U1, равное
U1 [(Eг + Ex + eсм]
K,где есм напряжение смещения нуля усилителя 5;
К коэффициент усиления усилителя.
После переключения триггера 11 на вход усилителя подается напряжение с датчика 2, а на вход измерительного прибора 12 усиленное усилителем 5 и проинвертированное инвертором 6 напряжение U2
U2 (Ex + eсм)
K.Напряжение, поступающее на измерительный прибор (усредненное за два периода работы устройства), равно
и пропорционально измеряемой температуре.
Изобретение относится к измерительной технике. Целью изобретения является упрощение устройства и повышение точности измерения. Для достижения поставленной цели в устройство для измерения температуры, содержащее датчик 1 температуры, усилитель 5 постоянного тока, вход которого через первый ключ 3 соединен с выходом датчика температуры, а через второй ключ 4 - с датчиком 2 температуры окружающей среды, третий 7 и четвертый 8 ключи, измерительный прибор 12 и генератор 9 управления ключами, введены инвертор 6 напряжения, подключенный к выходу усилителя постоянного тока, вход измерительного прибора через ключ связан с выходом инвертора напряжения, а через четвертый ключ - с выходом усилителя постоянного тока, при этом генератор управления ключами содержит последовательно соединенные задающий генератор 10 импульсов и триггер 11, выход которого подключен к управляющим входам ключей. 1 ил.
Рисунки
Заявка
4363509/10, 13.01.1988
Деркач Г. Г
МПК / Метки
МПК: G01K 7/12
Метки: температуры
Опубликовано: 20.08.1996
