Установка для добычи нефти из скважины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТАНОВКА ДЛЯ ДОБЫЧИ НЕФТИ ИЗ СКВАЖИНЫ по авт.св. N 1198998, отличающаяся тем, что, с целью повышения эффективности дозирования реагента за счет обеспечения возможности регулирования его подачи в зависимости от производительности установки, она снабжена упором, установленным в нижней части патрубка, и втулкой, размещенной в кольцевом зазоре между приемным патрубком и концом питательной трубки под упором, а в стенке патрубка с внутренней стороны выполнен продольный канал переменного сечения, причем втулка установлена с возможностью осевого перемещения и перекрытия продольного канала патрубка.
Описание
Цель изобретения повышение эффективности дозирования реагента за счет обеспечения возможности регулирования его подачи в зависимости от производительности установки.

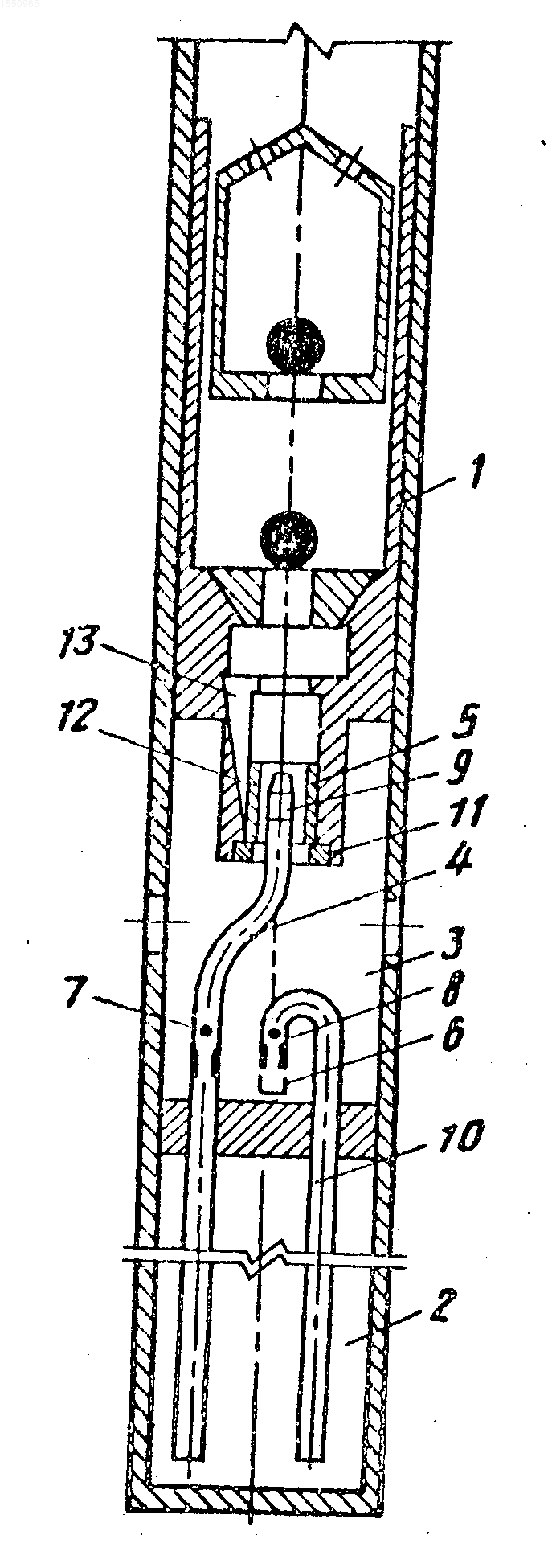

На чертеже схематично представлена установка для добычи нефти из скважины.
Установка содержит штанговый насос 1, емкость 2 для реагента, размещенную между ними приемную камеру 3, питательную трубку 4 со штуцером 5 и нагнетательную трубку 6 с установленными в трубках обратными клапанами 7 и 8, причем штуцер 5 установлен на верхнем конце питательной трубки 4 и жестко связан с приемом насоса 1 приемным патрубком 9, внутри которого концентрично установлен верхний конец питательной трубки 4, образующий с приемным патрубком 9 кольцевой зазор, при этом нагнетательная трубка 6 сообщает приемную камеру 3 с емкостью 2 для реагента и имеет в верхней части отверстия 10, а питательная трубка 4 сообщает емкость 2 для реагента с полостью приемного патрубка 9. Кроме того, установка содержит упор 11, установленный в нижней части приемного патрубка 9, и втулку 12, размещенную в кольцевом зазоре между приемным патрубком 9 и концом питательной трубки 4 под упором 11, а в стенке приемного патрубка 9 с внутренней стороны выполнен продольный канал 13 переменного сечения, причем втулка 12 установлена с возможностью осевого перемещения и перекрытия продольного канала 13 приемного патрубка 9.
Установка работает следующим образом. При работе штангового насоса 1 в подвижной втулке 12 возникает циклическое движение скважинной жидкости. Обтекая штуцер 5, она подсасывает (эжектирует) находящийся там реагент, поступающий по питательной трубке 4 из емкости 2.
В результате на приеме насоса скважинная жидкость смешивается с реагентом и поступает в насос, и далее на устье скважины.
Для того, чтобы в емкости 2 не создавалось вакуума, служит нагнетательная трубка 6 с нагнетательным клапаном 8, посредством которого в емкость поступает пластовая вода, отделившаяся от нефти, восполняя образовавшееся разрежение.
При работе штангового насоса 1 подвижная втулка 12 в зависимости от производительности насоса поднимается и по мере ее подъема открывается продольный канал 13, тем самым часть потока жидкости, уходя по продольному каналу, не принимает участия в создании эжекции. Таким образом, кривая зависимости расхода реагента в зависимости от производительности насоса выпрямляется, т. е. от параболической зависимости приближается к прямолинейной в интервале встречающихся на практике изменений дебита (производительности) скважины.
Изобретение относится к нефтедобывающей промышленности. Цель - повышение эффективности дозирования реагента за счет обеспечения регулирования его подачи в зависимости от производительности установки. Для этого в нижней чвсти приемного патрубка 9 установлен упор 11, а втулка 12 размещена в кольцевом зазоре между патрубком 9 и концом питательной трубки 4 под упором 11. В стенке патрубка 9 с внутренней стороны выполнен продольный канал 13 переменного сечения. Втулка 12 установлена с возможностью осевого перемещения и перекрытия канала 13. При работе штангового насоса втулка 12 в зависимости от производительности насоса поднимается и по мере ее подъема открывается канал 13. Тем самым часть потока жидкости, уходя по каналу 13, не принимает участия в создании эжекции, т.е. кривая зависимости расхода реагента в зависимости от производительности насоса выпрямляется. 1 ил.
Рисунки
Заявка
4159705/03, 11.12.1986
Татарский государственный научно-исследовательский и проектный институт нефтяной промышленности
Батыров Х. М, Доброскок Б. Е, Заляев В. М, Захаров И. М, Липерт А. И, Мингазов И. Ф, Муталапов Р. Г, Ситников А. Н, Шарамыгин В. В, Жуков И. А
МПК / Метки
МПК: E21B 43/00
Метки: добычи, нефти, скважины
Опубликовано: 27.02.1996
