Ротор сепаратора-сгустителя

Номер патента: 1608937

Опубликовано: 27.01.1995

Авторы: Гриднев, Ивин

МПК: B04B 13/00

Метки: вращающегося, жидкости, каналах, питающих, ротора, тарельчатой, уровня, фугатных, центрифуги

1. СПОСОБ ИЗМЕРЕНИЯ УРОВНЯ ЖИДКОСТИ В ФУГАТНЫХ И ПИТАЮЩИХ КАНАЛАХ ВРАЩАЮЩЕГОСЯ РОТОРА ТАРЕЛЬЧАТОЙ ЦЕНТРИФУГИ, заключающийся в воздействии проявителя и закрепителя с промежуточной промывкой водой на полоски засвеченной фотопленки до появления на ней светлой и темной полос, отличающийся тем, что, с целью повышения точности измерения, в межтарелочные зазоры вводят манометрические зонды в виде трубок, одни концы которых размещают у питающих каналов, а другие - в фугатных каналах открытой стороной к оси ротора, причем полоски засвеченной фотопленки закрепляют внутри трубок и на ребрах тарелкодержателя в фугатных каналах.2. Способ по п.1, отличающийся тем, что полоски засвеченной фотопленки подвергают последовательно многократному...

Номер патента: 1313521

Опубликовано: 30.05.1987

Авторы: Гуйда, Куприянов, Малин, Рачицкий

МПК: B04B 11/02

Метки: ротор, сепаратора-сгустителя

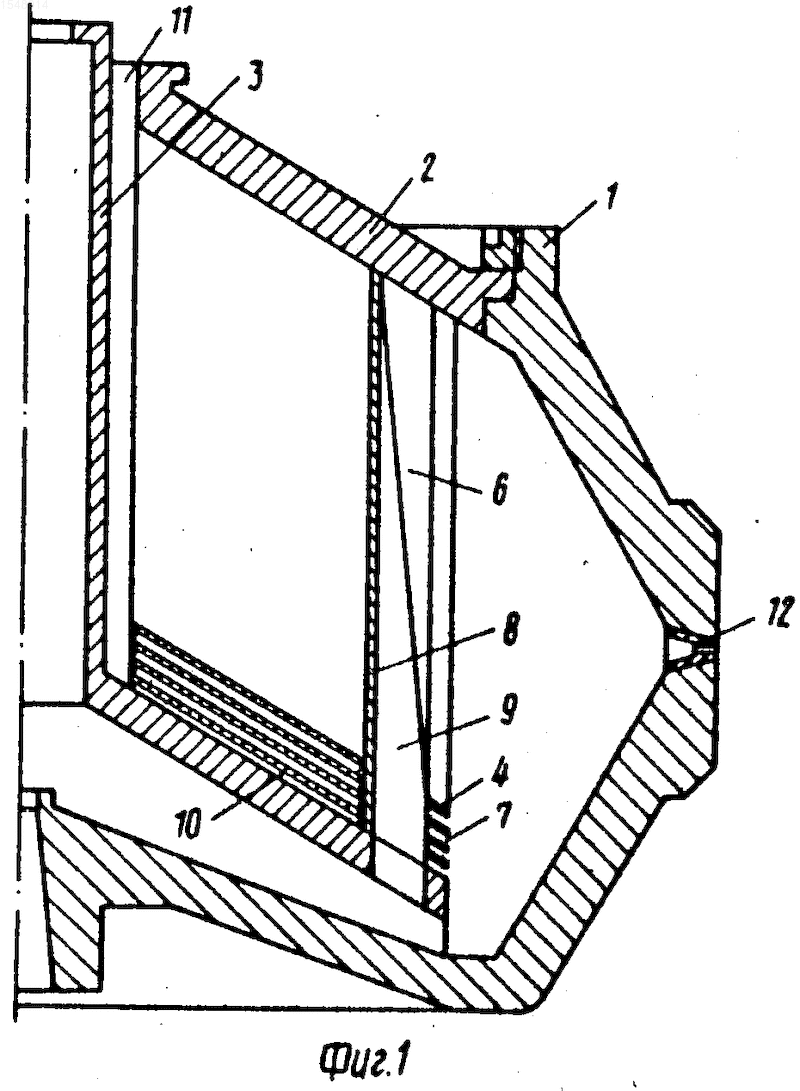

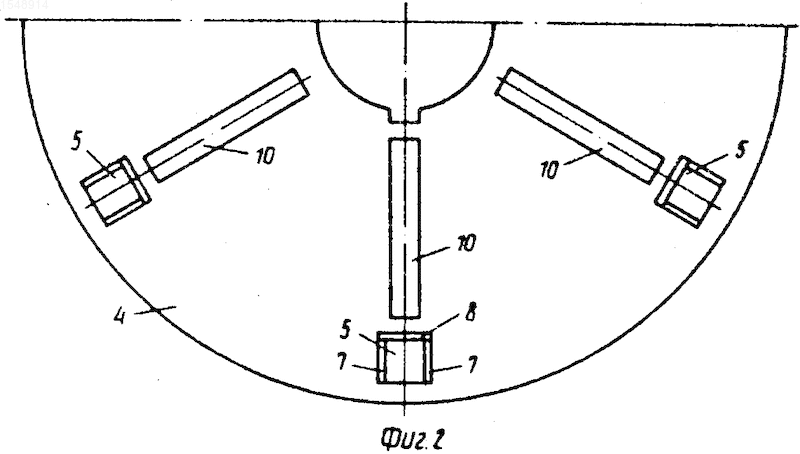

...ведет к увеЛичению производительности ротора. 15На фиг. 1 представлен ротор, вертикальный разрез; на фиг. 2 - пакеттарелок, вид сверху.Ротор сепаратора-сгустителя состоит из основания 1, крышки 2, тарелкодержателя 3, пакета конических тарелок 4 с отверстиями 5, которые могутбыть, например, прямоугольной формы,образующими вертикальные каналы, вкоторые вставлены желоба 6, которыетакже могут иметь прямоугольную форму, обращенные стороной к перифериипакетаНа внутренней поверхностикаждого желоба установлены планки 7,поперечное сечение которых выбрано 30с таким расчетом, чтобы была обеспечена равномерная раздача потока вмежтарелочные зазоры по всей высоте.канала. Зазор между тарелками фиксируется разделительными планками 8.Сгущенный...

Номер патента: 676327

Опубликовано: 30.07.1979

Автор: Гриднев

МПК: B04B 7/08

Метки: ротор, сепаратора

...по образующим выполнены прорези, в которых с зазором к их кромкам размещены вертикальные перегородки, прикрепленные одним концом к устройству для подачи суспензии, а другим - к устройству для вывода фугата, причем расстояние от осп ротора до наружных кромок перегородок превышает расстояние от оси ротора до наружных кромок тарелок.На фиг. 1 изображен ротор сепаратора, частичный разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 1,676327 оставитель Е. КамагановРедактор М. ДмитриеваКорректор Е. Хмелева Типорафия, пр. Са превышает расстояние от оси ротора до наружных кромок тарелок.Перегородки 6 герметично поджаты к устройствам 8 и 9, предназначенным соответственно для подачи суспензии в пакет тарелок и...

Номер патента: 1132983

Опубликовано: 07.01.1985

Автор: Слесаренко

МПК: B04B 1/08

Метки: ротор, сепаратора, центробежного

...числа колец, устанавливаемых между тарелками.Цель изобретения - упрощениеэксплуатации ротора.35Поставленная цель достигаетсятем, что в роторе центробежного сепараторасодержащем корпус, питаю-;щее устройство и пакет коническихтарелок, между которым установлены.,кольца с образованием каналов для подвода и отвода Фугата из ротора, кана"лы для подвода суспензии и отводаДугата образованы отверстиями и вырезами, выполненными в кольцах,Ф 5На Фиг. 1 схематично изображенпредлагаемый ротор, продольный раэрезф на Фиг. 2 - то же, разрез поканалам отвода Фугата пакета конических тарелокф на Фиг, 3 - то же, 5 Оразрез по каналам ввода суспенэии,на Фиг. 4 " порядок сборки колец. 2Ротор содержит корпус 1, питающее устройство 2, пакет 3 конических...

Номер патента: 1744837

Опубликовано: 09.02.1995

Авторы: Гриднев, Ивин

МПК: B04B 1/08, B04B 11/02

Метки: ротор, сепаратора-сгустителя

РОТОР СЕПАРАТОРА-СГУСТИТЕЛЯ, включающий основание, крышку, установленный на тарелкодержателе пакет конических тарелок и размещенные параллельно оси ротора желоба для распределения суспензии в пакет, открытой стороной обращенные к периферии ротора и имеют стенки с переменной шириной, уменьшающейся по направлению к крышке, отличающийся тем, что, с целью увеличения производительности, желоба закреплены снаружи пакета тарелок, при этом стенки каждого желоба имеют по числу тарелок пазы для размещения их наружных отбортовок.
