Способ термогазодинамического бурения шпуров
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ТЕРМОГАЗОДИНАМИЧЕСКОГО БУРЕНИЯ ШПУРОВ, согласно которому генерируют высокотемпературные детонационные волны путем воспламенения топливной смеси горючего и газообразного окислителя у закрытого конца разгонной трубы, а затем разгоняют их путем направления детонационных волн по разгонной трубе на забой, отличающийся тем, что, с целью повышения скорости бурения грунтов с мелкими каменистыми включениями за счет концентрации энергии детонационных волн на забое, детонационные волны при входе их в разгонную трубу разделяют и направляют их по разгонной трубе отдельными, изолированными один от другого параллельными потоками, которые при выходе из разгонной трубы фокусируют на забое.
Описание
Цель изобретения - повышение скорости бурения грунтов с мелкими каменистыми включениями за счет концентрации энергии детонационных волн на забое.
Способ термогазодинамического бурения шпуров заключается в генерировании высокотемпературных детонационных волн путем воспламенения топливной смеси горючего и газообразного окислителя у закрытого конца разгонной трубы, а затем в разделении детонационных волн при входе их в разгонную трубу и дальнейшем направлении их по разгонной трубе отдельными, изолированными один от другого параллельными потоками, где их разгоняют, а при выходе из разгонной трубы фокусируют на забое.

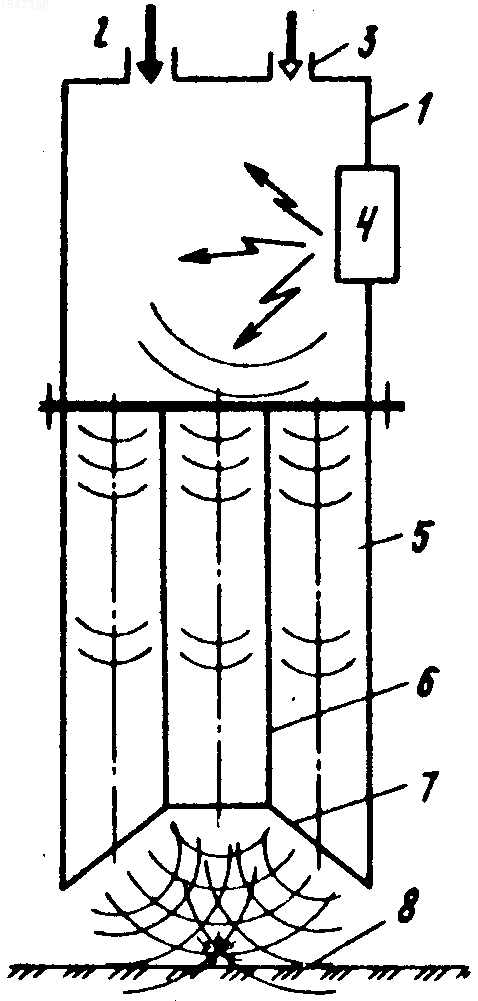

На чертеже показано устройство для реализации термогазодинамического бурения шпуров.
Устройство для термогазодинамического бурения шпуров содержит камеру 1 для воспламенения топливной смеси, которая подается в нее по трубопроводу 2 совместно с окислителем, который поступает по трубопроводу 3. В камере 1 расположено приспособление 4 для воспламенения топливной смеси горючего и газообразного окислителя. К нижней части камеры 1 присоединена разгонная труба 5, которая разделена в продольном направлении перегородками 6. На открытом конце разгонной трубы 5 выполнена выемка 7 для фокусирования детонационных волн на забое 8 шпура.
П р и м е р. Топливовоздушная смесь приготавливается, например, в двигателе ЗИЛ-131, один полублок которого работает в режиме компрессора и подается в камеру сгорания 1 разгонной трубы 5 вблизи ее закрытого торца. При ее воспламенении с помощью приспособления 4 образуется фронт пламени, распространяющийся вдоль трубы 5 и переходящий на определенном удалении от места зажигания в детонацию. В части трубы 5, разделенной в продольном направлении перегородками 6, по каждой из ее частей детонационная волна распространяется независимо от ее распространения в других частях разгонной трубы 5. На выходе из разгонной трубы 5 конструкцией разделенные части детонационной волны фокусируются на забое, что приводит к концентрации энергии детонационных волн.
Изобретение относится к способам разрушения горных пород одновременным термическим и газодинамическим воздействием и может быть использовано на открытых горных работах и на строительстве при ведении буровзрывных работ. Цель - повышение скорости бурения грунтов с мелкими каменистыми включениями за счет концентрации энергии детонационных волн на забое. Способ термогазодинамического бурения шпуров заключается в генерировании высокотемпературных детонационных волн путем воспламенения топливной смеси горючего и газообразного окислителя у закрытого конца разгонной трубы (РТ). Детонационные волны при входе их в РТ разделяют и направляют по РТ отдельными, изолированными один от другого параллельными потоками. Разгоняют потоки путем направления детонационных волн по РТ на забой. При выходе параллельных потоков из РТ их фокусируют на забое. 1 ил.
Рисунки
Заявка
4437870/03, 07.06.1988
Бойченко А. П, Смирнов Н. Н, Зверев Н. И, Шимукович П. Н, Чалбышев Ю. Я
МПК / Метки
МПК: E21B 7/14, E21C 37/16
Метки: бурения, термогазодинамического, шпуров
Опубликовано: 30.08.1994
Код ссылки
<a href="https://patents.su/0-1547398-sposob-termogazodinamicheskogo-bureniya-shpurov.html" target="_blank" rel="follow" title="База патентов СССР">Способ термогазодинамического бурения шпуров</a>
Устройство для термогазодинамического бурения шпуров
Номер патента: 1547397
Опубликовано: 30.08.1994
Авторы: Бойченко, Зверев, Сафин, Смирнов, Шимукович
МПК: E21B 7/14, E21C 37/16
Метки: бурения, термогазодинамического, шпуров
УСТРОЙСТВО ДЛЯ ТЕРМОГАЗОДИНАМИЧЕСКОГО БУРЕНИЯ ШПУРОВ, включающее приспособление для приготовления топливной смеси горючего и газообразного окислителей, камеру воспламенения топливной смеси, которая в своей верхней части сообщена магистралью для подачи топливной смеси с приспособлением для приготовления топливной смеси, приспособление для зажигания топливной смеси и установленную на нижней части камеры воспламенения топливной смеси по продольной оси симметрии устройства разгонную трубу со срезанным перпендикулярно к продольной оси ее симметрии нижним торцом, внутренняя полость которой сообщена с камерой воспламенения топливной смеси, отличающееся тем, что, с целью повышения скорости бурения шпуров за счет концентрации энергии детонационных...
