Устройство для монтажа элементов оснастки инструментального стенда, установленных не параллельно его осям

Номер патента: 1545472

Авторы: Акопян, Жданко

Формула

УСТРОЙСТВО ДЛЯ МОНТАЖА ЭЛЕМЕНТОВ ОСНАСТКИ ИНСТРУМЕНТАЛЬНОГО СТЕНДА, УСТАНОВЛЕННЫХ НЕ ПАРАЛЛЕЛЬНО ЕГО ОСЯМ, содержащее размещенный на базовом основании фитинг в виде тела вращения с базовой плоскостью и с отверстием для фиксации элемента оснастки, выполненным перпендикулярно базовой плоскости, отличающееся тем, что, с целью повышения точности фиксации элементов оснастки и снижения трудоемкости монтажа, фитинг выполнен в форме шара с вырезом в виде сегмента с взаимно перпендикулярными плоскостями, одна из которых базовая совмещена с плоскостью симметрии шара, а ось отверстия для фиксации элемента оснастки совмещена с центром шара.

Описание

Изобретение касается изготовления сборочной и контрольно-монтажной оснастки и может быть использовано в машиностроении, в частности в самолетостроении при монтаже оснастки на инструментальном стенде.
Целью изобретения является повышение точности фиксации элементов оснастки и снижение трудоемкости монтажа.

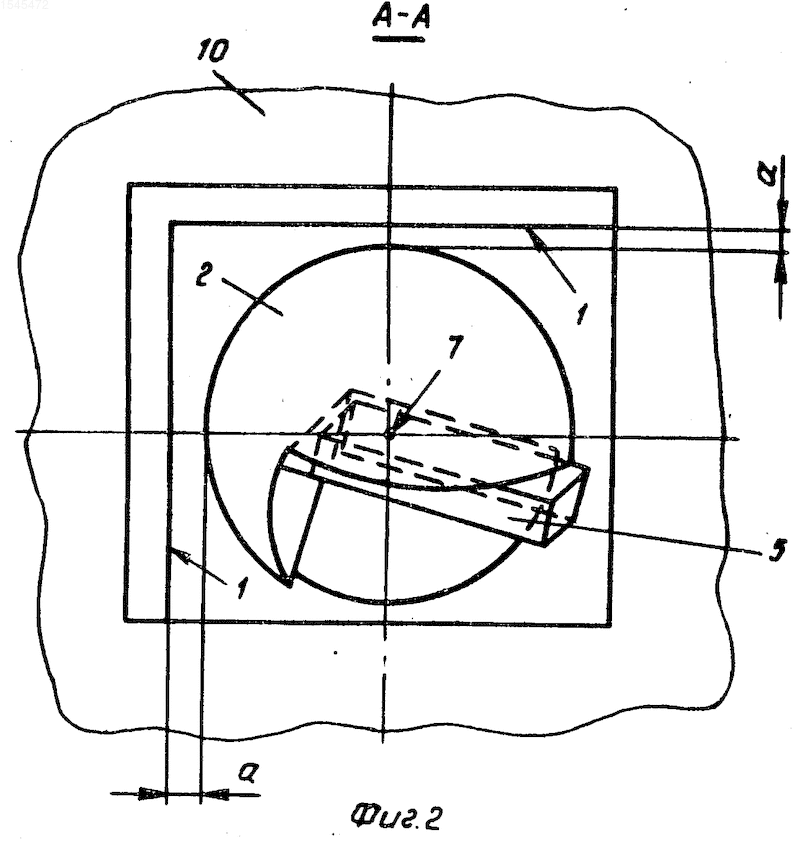

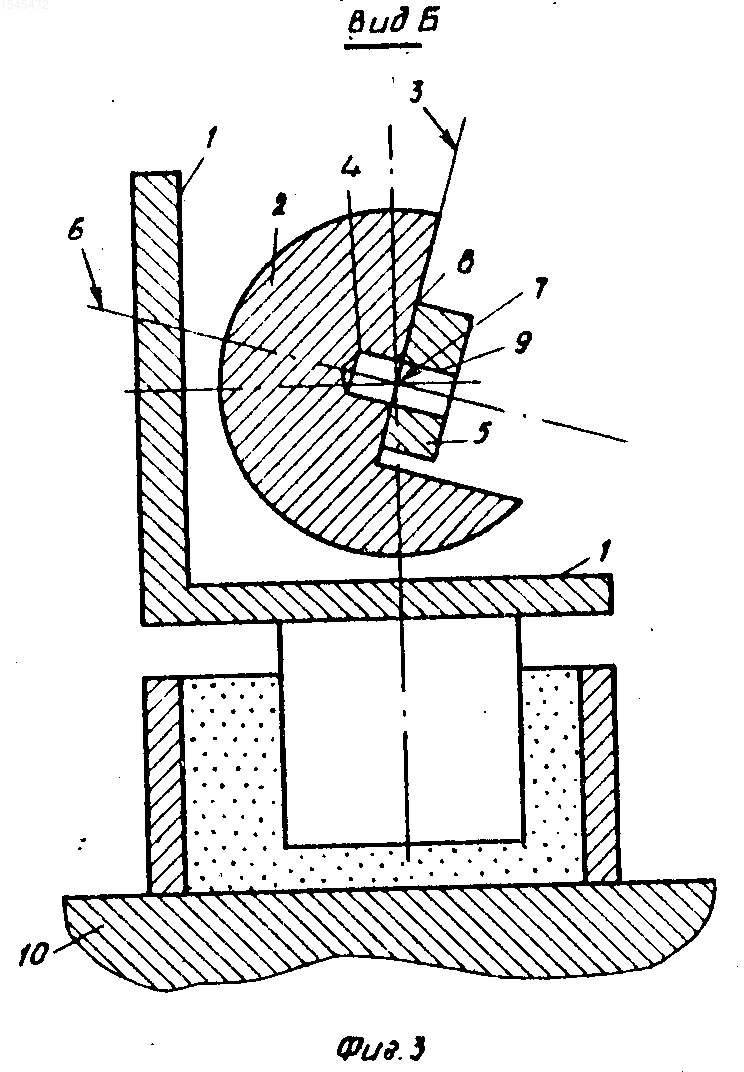

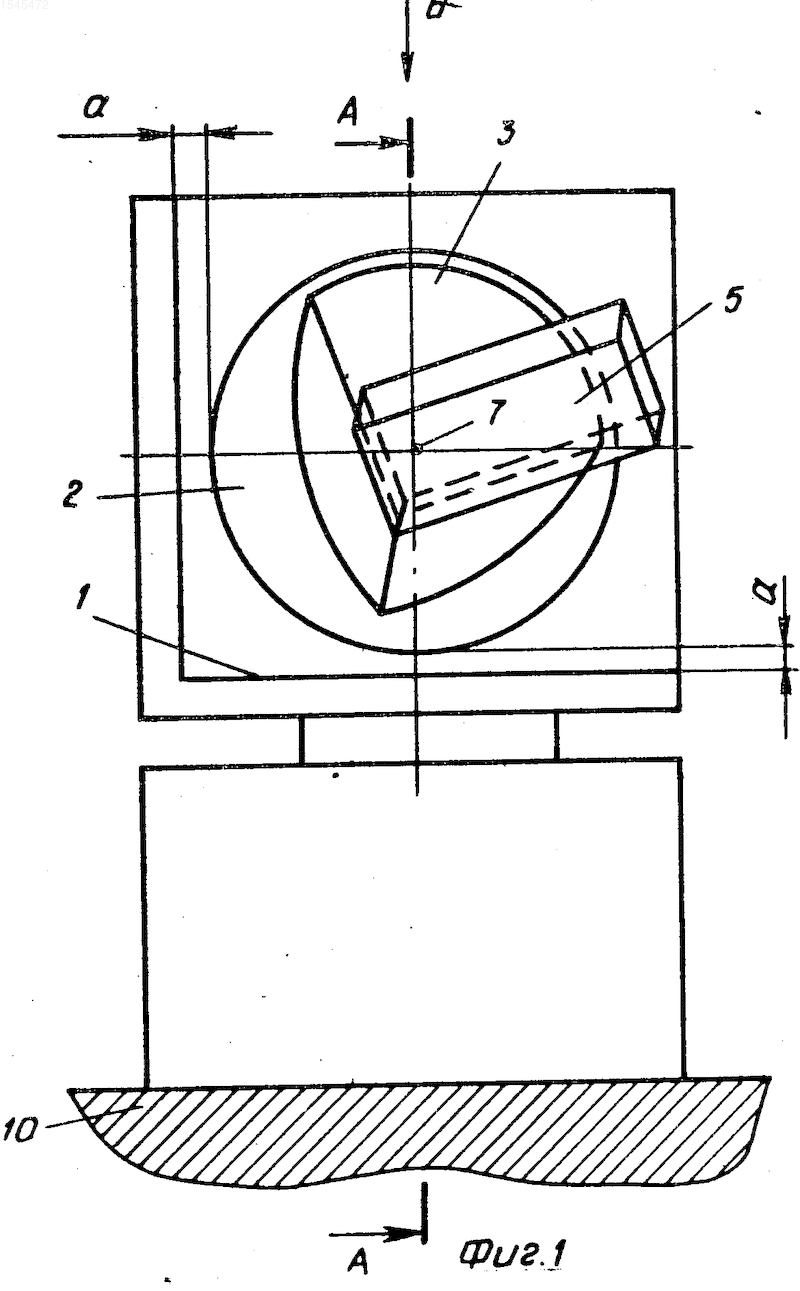

На фиг. 1 изображено устройство с элементом оснастки инструментального стенда, установленным не параллельно его осям, общим вид; на фиг.2 дано сечение А-А на фиг.1; на фиг.3 дан вид по стрелке Б на фиг.1.
Устройство состоит из размещенного на базовом основании 1 фитинга 2 в виде тела вращения. Фитинг 2 выполнен в форме шара с вырезом в виде сегмента с взаимно перпендикулярными плоскостями, одна из которых базовая 3 совмещена с плоскостью симметрии шара, а отверстие 4 для фиксации элемента оснастки 5 выполнено перпендикулярно базовой плоскости 3 и его ось 6 совмещена с центром шара 7.
Устройство работает следующим образом.
Элемент оснастки 5 устанавливается на фитинг 2 так, чтобы базовая плоскость 8 элемента оснастки 5 совместилась с базовой плоскостью 3 фитинга 2. Отверстие 4 для фиксации элемента оснастки 5 совместно проштыривается с отверстием 9 элемента оснастки 5. Таким образом, точка отсчета положения элемента оснастки 5 совмещается с центром шара 7 фитинга 2.
На инструментальном стенде 1, параллельно его осям устанавливают базовое основание 1. Положение а фитинга 2 относительно базового основания 1 определяется с помощью плоскопараллельных измерительных плиток или щупа (не показаны). Точка отсчета положения элемента оснастки 5, установленного не параллельно осям инструментального стенда, вводится в систему координат инструментального стенда.
Изобретение касается изготовления срочной и контрольно-монтажной оснастки и может быть использовано в машиностроении, в частности в самолетостроении при монтаже оснастки на инструментальном стенде. Целью изобретения является повышение точности фиксации элементов оснастки и снижение трудоемкости монтажа. Устройство состоит из размещенного на базовом основании 1 фитинга 2 в виде тела вращения. Фитинг 2 выполнен в форме шара с вырезом в виде сегмента с взаимно перпендикулярными плоскостями, одна из которых базовая 3 совмещена с плоскостью симметрии шара, а отверстие 4 для фиксации элемента оснастки 5 выполнено перпендикулярно базовой плоскости 3 и его ось 6 совмещена с центром шара 7. 3 ил.
