Устройство для крепления электронно-лучевой трубки
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ЭЛЕКТРОННО-ЛУЧЕВОЙ ТРУБКИ, содержащее каркас, на котором закреплены рама, снабженная уплотнительной прокладкой, и экранирующий кожух, узел фиксации положения горловины электронно-лучевой трубки, соединенный с каркасом и снабженный фиксирующим элементом, размещенным в кольцевом корпусе, отличающееся тем, что, с целью повышения надежности, фиксирующий элемент выполнен в виде эластичного кольца, снабженного равномерно закрепленными по окружности пластинами, выполненными в виде сектора с конической поверхностью на торцовой части, установленными с возможностью одновременного осевого и радиального перемещения по коническим направляющим, выполненным на внутренней поверхности кольцевого корпуса.
2. Устройство по п.1, отличающееся тем, что кольцевой корпус и пластины выполнены из немагнитного электроизоляционного материала.
Описание
Целью изобретения является повышение надежности крепления ЭЛТ за счет выполнения фиксирующего элемента в виде эластичного кольца, снабженного равномерно закрепленными по окружности пластинами, выполненными в виде секторов с конической поверхностью на торцевой части, установленными с возможностью одновременного осевого и радиального перемещения по коническим направляющим, выполненным на внутренней поверхности кольцевого корпуса.

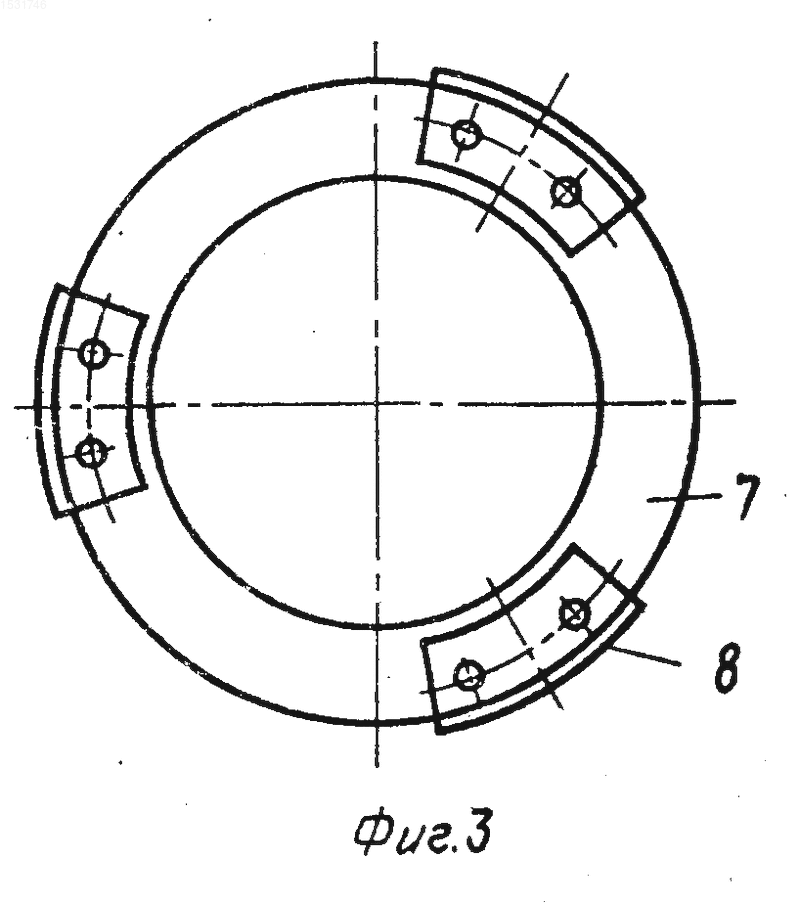

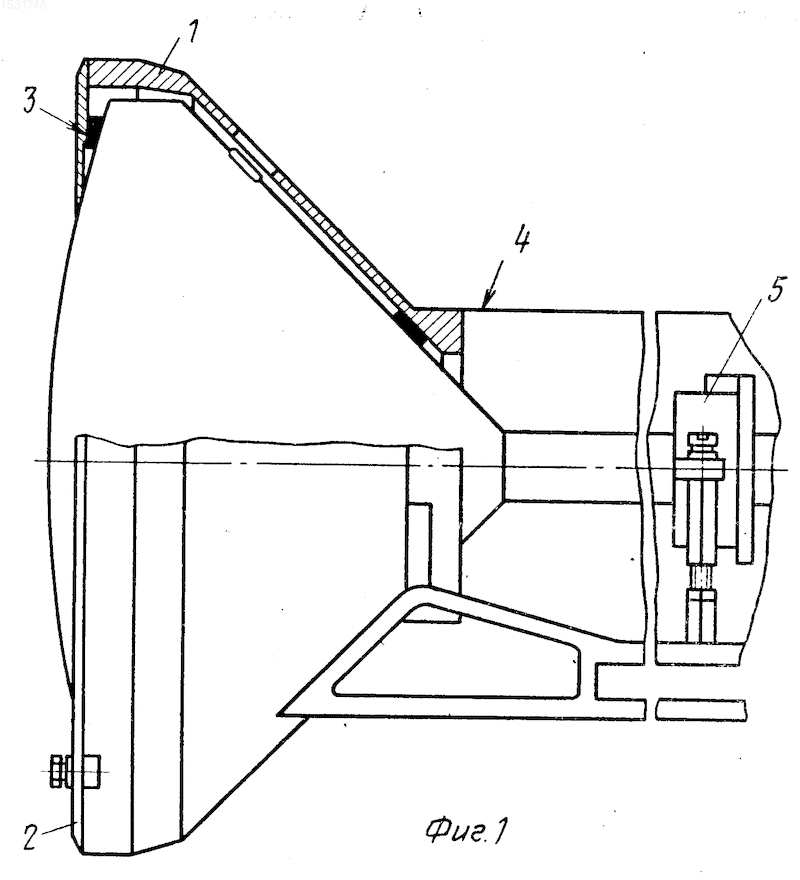

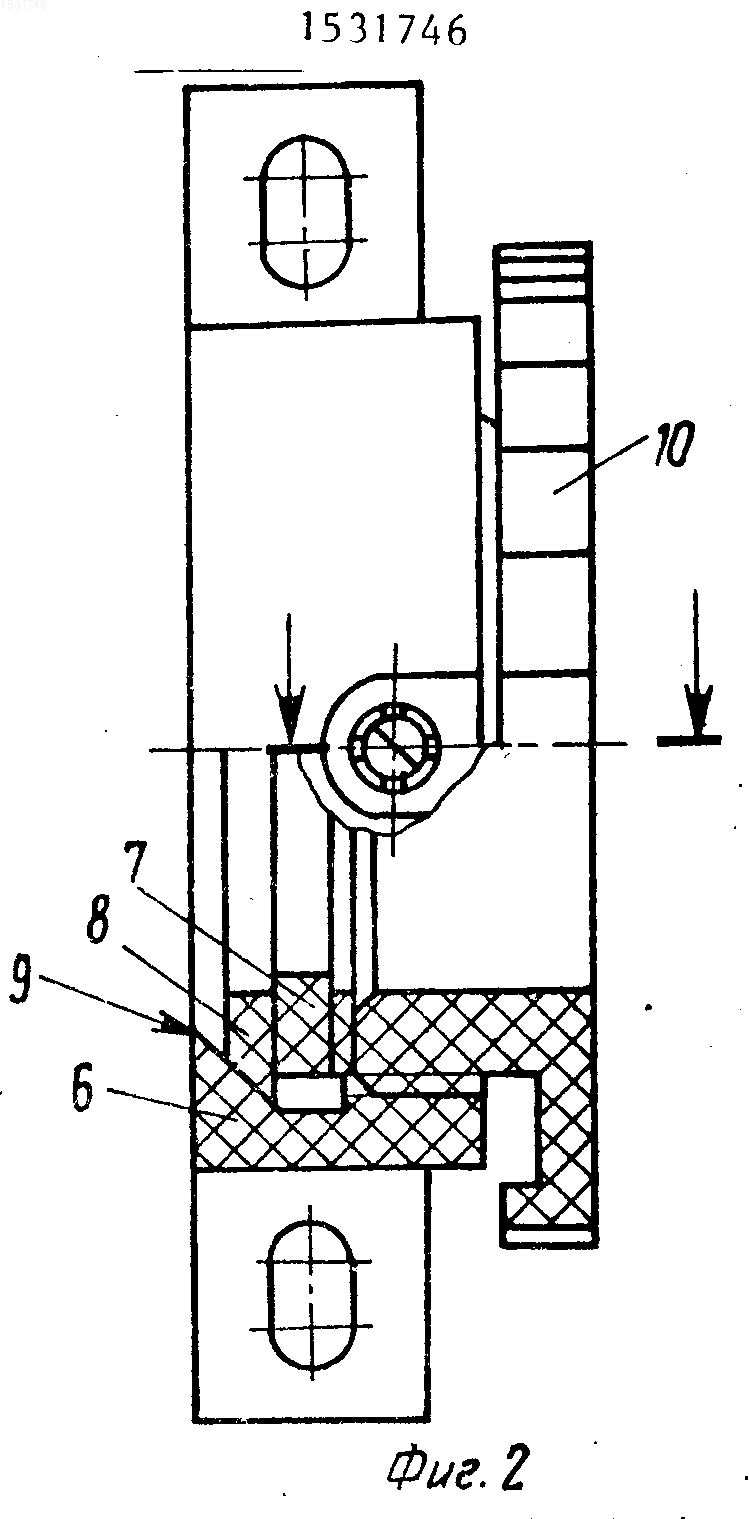

На фиг. 1 показано устройство, общий вид; на фиг. 2 - узел фиксации, осевой разрез; на фиг. 3 - фиксирующий элемент.
Устройство содержит каркас 1, на котором закреплены рама 2, снабженная уплотнительной прокладкой 3, и экранирующий кожух 4, узел 5 фиксации ЭЛТ, размещенный в кольцевом корпусе 6, фиксирующий элемент 7, снабженный пластинами 8 в виде секторов с конической поверхностью 9 на торцовой части.
Устройство работает следующим образом. ЭЛТ устанавливают в каркас 1 и фиксируют через уплотнительную прокладку 3 рамой 2. Заводят на горловину ЭЛТ узел 5 фиксации, предварительно выставляют кольцевой корпус 6 концентрично горловине ЭЛТ. Затем начинают ввинчивать гайку 10 в корпус 6, при этом фиксирующий элемент 7 перемещается в осевом направлении, а пластины 8 при скольжении по конической поверхности корпуса 6 начнут перемещаться в радиальном направлении.
Использование изобретения повышает надежность крепления ЭЛТ, особенно при повышенных механических нагрузках и вибрации.
Изобретение относится к электронной технике, в частности к устройствам для крепления электронно-лучевых трубок. Целью изобретения является повышение надежности крепления ЭЛТ. Для этого фиксирующий элемент выполняют в виде эластичного кольца, снабженного равномерно закрепленными по окружности пластинами, выполненными в виде секторов с конической поверхностью на торцовой части, установленными с возможностью одновременного осевого и радиального перемещения по коническим направляющим, выполненным на внутренней поверхности кольцевого корпуса. Предлагаемое устройство повышает надежность крепления электронно-лучевых трубок, особенно при повышенных механических нагрузках и вибрации. 3 ил.
Рисунки
Заявка
4413666/21, 20.04.1988
Чернов О. И, Бабич И. С
МПК / Метки
МПК: H01J 29/00
Метки: крепления, трубки, электронно-лучевой
Опубликовано: 15.11.1994
Код ссылки
<a href="https://patents.su/0-1531746-ustrojjstvo-dlya-krepleniya-ehlektronno-luchevojj-trubki.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для крепления электронно-лучевой трубки</a>
