Волоконно-оптический элемент, поворачивающий изображение
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Волоконно-оптический элемент, поворачивающий изображение, выполненный в виде скрученного вокруг продольной оси пучка регулярно уложенных волокон, содержащих сердцевину, прозрачную и экранирующую оболочки, отличающийся тем, что, с целью уменьшения неравномерности пропускания от центра к периферии элемента, экранирующая оболочка выполнена из стекла с показателем ослабления на длине волны 540 нм, равным величине в диапазоне значений от 0,2 до 0,6, а толщины прозрачной и экранирующей оболочек выбраны в отношении от 2,5 1 до 5 1 в пределах от 9 до 11% от диаметра волокна.
Описание
Целью изобретения является уменьшение неравномерности пропускания от центра к периферии элемента.

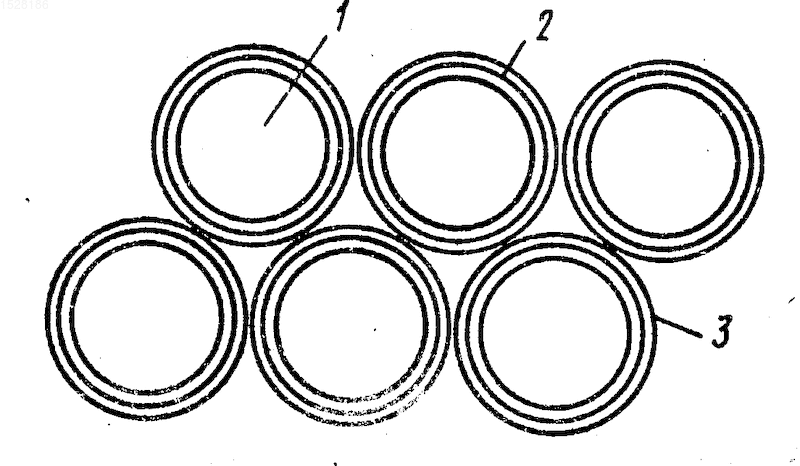

На чертеже схематично дан фрагмент сечения предлагаемого элемента (сердцевина 1 волокна, прозрачная оболочка 2, экранирующая оболочка 3).
Оболочка 2 выполнена из оптически менее плотного стекла, чем сердцевина 1. Оболочка 3 выполнена из стекла с показателем ослабления на длине волны 540 нм, равным величине в диапазоне значений от 0,2 до 0,6. Толщины оболочек 2 и 3 выбраны в отношении от 2,5:1 до 5:1, а их суммарная толщина в пределах от 9 до 11% от толщины сердцевины 1. Волокна в элементе уложены в регулярный пучок, скрученный на 180o относительно продольной оси.
Элемент работает следующим образом.
При подаче изображения на входной торец элемента засвечиваются торцы волокон и свет распространяется по их сердцевинам 1, частично проникая в оболочки 2 и 3. Благодаря выбранным параметрам оболочек 2 и 3 волокна обеспечивается уменьшение неравномерности пропускания от центра к периферии элемента за счет того, что уменьшена возникающая при скручивании нагретой заготовки диффузия красителей стекла оболочки 3 в сердцевину 1, как вследствие выбора материала оболочки 3 с уменьшенным ослаблением, так и вследствие относительно больших размеров оболочек 2 и 3. При этом светопропускание и контрастность не ухудшаются. Экспериментально достигнуты значения неравномерности пропускания в пределах 7% при диаметре элемента 15 мм и длине 25 мм.
Изобретение относится к световодам, в частности к волоконным элементам для передачи и преобразования изображений, и позволяет уменьшить неравномерность пропускания от центра к периферии. Волокна в элементе выполнены с экранирующей оболочкой, имеющей коэффициент ослабления на длине волны 540 нм в пределах значений от 0,2 до 0,6 при соотношении толщин прозрачной и экранирующей оболочек в пределах от 2,5:1 до 5:1 и их суммарной толщине в пределах от 9 до 11% от диаметра сердцевины волокна. Благодаря этому при скручивании нагретой заготовки в процессе образования поворотника уменьшение диффузии красителей стекла экранирующих оболочек в сердцевины волокон. Светопропускание и контрастность при этом не ухудшаются. 1 ил.
Рисунки
Заявка
4381512/10, 19.02.1988
Полухин В. Н, Клепикова А. В, Галкина В. С, Лысенкова Н. И
МПК / Метки
МПК: G02B 6/06
Метки: волоконно-оптический, изображение, поворачивающий, элемент
Опубликовано: 27.11.1996
