Открытый резонатор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ОТКРЫТЫЙ РЕЗОНАТОР, содержащий два отрезка круглого волновода, имеющие разные диаметры, установленные соосно и соединенные концами один с другим, отличающийся тем, что, с целью разрежения спектра колебаний, в одном из отрезков круглого волновода соосно с ним установлен металлический стержень кругового сечения.
Описание
Цель изобретения - разрежение спектра колебаний.

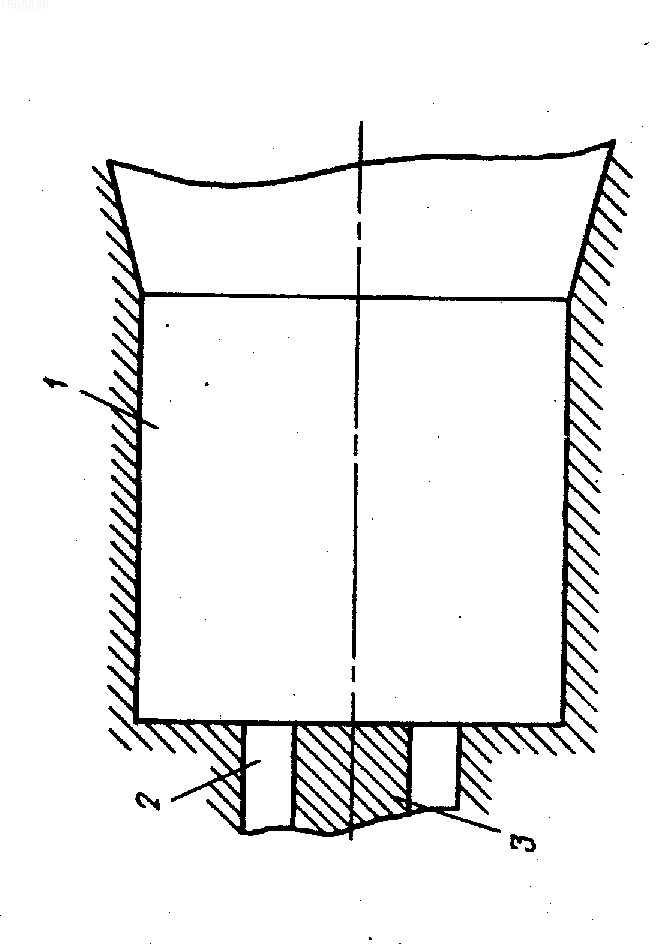

На чертеже представлено продольное сечение открытого резонатора.
Открытый резонатор содержит отрезки круглого волновода 1 и 2, установленные соосно и соединенные один с другим. В отрезке круглого волновода 2 соосно установлен металлический стержень 3 имеющий форму кругового цилиндра.
Резонатор функционирует следующим образом.
В объемном резонаторе возбуждаются собственные колебания, образуемые связанными парциальными колебаниями ТЕо,n в отрезке круглого волновода 1 и ТЕо,m в отрезке круглого волновода 2. (Первый индекс - азимутальный, а второй - радиальный). Связь парциальных колебаний с различными радиальными индексами обеспечивается на участке соединения отрезков круглого волновода 1 и 2, при их вырождении. Введение металлического стержня 3 снимает вырождение парциальных колебаний ТЕ2,nи ТЕ2,m в отрезках круглого волновода 1 и 2. При этом происходит разрежение спектра собственных колебаний. В качестве рабочих могут быть использованы собственные колебания открытого резонатора, образованные связанными парциальными колебаниями ТЕp,n и ТЕp,m при р << n, m. Необходимым требованием является соответствующий выбор диаметров D1, D2, d - отрезков круглого волновода 1 и 2 и металлического стержня 3 из аналитического выражения
, где
=
,
m,n - корень уравнения I'm(x) = 0; Im(x) - производная функция Бесселя;
m,p - корень уравнения Im'(x)N'( , x) = Im'( , x)Nm'(x); Nm'(x) - производная функции Неймана, при условии, что длина отрезков круглого волновода 1,2 много больше длины волны. При этом диаметр металлического стержня 3 может меняться по его длине, что обеспечивает требуемую связь парциальных колебаний. (56) Власов С. Н. и др. Открытые резонаторы в виде волноводов переменного сечения. - Известия вузов: Радиофизика, 1969, т. 12, N 8, с. 1236-1244.Авторское свидетельство СССР N 661664, кл. Н 01 Р 7/06, 1977.
Изобретение относится к технике СВЧ и КВЧ и может быть использовано в качестве резонансной системы мощных электровакуумных приборов. Цель изобретения - разрежение спектра колебаний. Открытый резонатор содержит отрезки 1 и 2 круглого волновода, установленные соосно и соединенные один с другим. В отрезке 2 соосно установлен введенный металлический стержень 3, имеющий форму круглого цилиндра. Введение стержня 3 снимает вырождение парциальных колебаний TE2
n и TE2 m в отрезках 1 и 2. При этом происходит разрежение спектра собственных колебаний. 1 ил. Рисунки
Заявка
4350056/09, 25.12.1987
Институт прикладной физики АН СССР, Горьковский государственный университет им. Н. И. Лобачевского
Запевалов В. Е, Куфтин А. Н, Павельев А. Б, Павельев В. Г, Цимринг Ш. Е
МПК / Метки
МПК: H01P 7/00
Опубликовано: 15.02.1994
