Способ намыва узкопрофильного сооружения
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. Способ намыва узкопрофильного сооружения преимущественно на слабых грунтах, включающий ограждение намывного сооружения гибкими полотнищами и отвод осветленной воды, отличающийся тем, что, с целью снижения трудоемкости возведения узкопрофильного сооружения, карту намыва ограждают гибкими полотнищами по всему периметру поперечного сечения узкопрофильного сооружения, при этом форму поперечного сечения сооружения регулируют давлением водогрунтовой смеси внутри замкнутой карты намыва, а намыв осуществляют с постепенным уменьшением расхода водогрунтовой смеси.
2. Способ по п. 1, отличающийся тем, что в случае выполнения гибких полотнищ водонепроницаемыми отвод осветленной воды осуществляют с противоположного подаче конца замкнутой карты намыва.
3. Способ по п. 1, отличающийся тем, что в случае выполнения гибких полотнищ водонепроницаемыми отвод осветленной воды осуществляют через боковые стенки полотнищ.
Описание
Цель изобретения снижение трудоемкости возведения узкопрофильного сооружения.

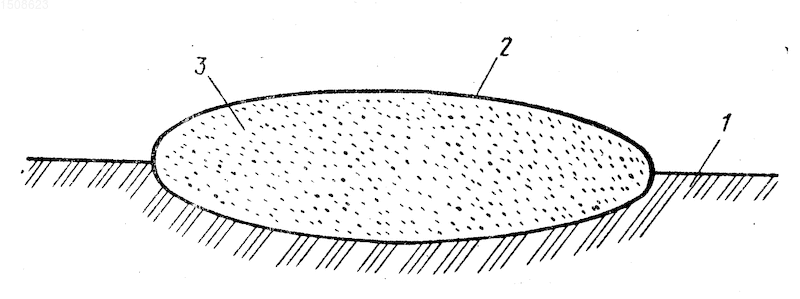

На чертеже изображено узкопрофильное сооружение, поперечный разрез.
Способ осуществляют следующим образом. На слабое основание 1, например торфяное, вдоль оси возводимого сооружения расстилают мягкое полотнище 2, например нетканый синтетический материал типа "дорнит", выполненное в условиях строительной базы в виде пустотелой оболочки. Осуществляют намыв грунта 3 внутрь оболочки с постоянным уменьшением расхода водогрунтовой смеси, обеспечивающий осаждение частиц грунта внутри замкнутой карты намыва. Форму поперечного сечения сооружения регулируют давлением водогрунтовой смеси, внутри замкнутой карты намыва. Осветленную воду отводят через патрубок с противоположного конца замкнутой карты намыва, если полотнище водонепроницаемое, или через боковую поверхность водопроницаемого полотнища. Для обеспечения осаждения частиц грунта в замкнутой карте намыва расход водогрунтовой смеси постепенно уменьшают по мере заполнения ее поперечного сечения.
Изобретение относится к гидротехническому строительству. Цель изобретения - снижение трудоемкости возведения узкопрофильного сооружения. На слабое основание 1 вдоль оси возводимого сооружения расстилают мягкое полотнище 2 из нетканого синтетического материала, выполненное в условиях строительной базы в виде пустотелой оболочки. Осуществляют намыв грунта 3 внутрь оболочки с постепенным уменьшением расхода водогрунтовой смеси. Осветленную воду отводят через патрубок с противоположного конца замкнутой карты намыва, если полотнище водонепроницаемое, или через боковую поверхность водопроницаемого полотнища. 2 з.п. ф-лы, 1 ил.
Рисунки
Заявка
4149685/15, 20.11.1986
Тюменский инженерно-строительный институт
Миронов В. В, Стрижков С. Н, Клюк Б. А, Чудинов М. С, Станев В. С
МПК / Метки
МПК: E02B 7/06
Метки: намыва, сооружения, узкопрофильного
Опубликовано: 10.12.1996
