Сплав на основе никеля
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПЛАВ НА ОСНОВЕ НИКЕЛЯ, содержащий углерод, хром, кобальт, молибден, алюминий, титан, вольфрам, ниобий, бор, гафний, магний, отличающийся тем, что, с целью повышения предела ползучести и предела длительной прочности, он дополнительно содержит иттрий, церий и цирконий при следующем соотношении компонентов, мас.
Углерод 0,01 0,12
Хром 8,0 10,0
Кобальт 6,0 10,5
Молибден 1,8 3,0
Алюминий 5,2 6,0
Титан 1,0 2,0
Вольфрам 8,6 10,0
Ниобий 2,3 3,0
Бор 0,01 0,05
Гафний 0,2 1,5
Магний 0,005 0,08
Иттрий 0,11 0,3
Церий 0,01 0,06
Цирконий 0,01 0,1
Никель Остальное
Описание
Цель изобретения повышение предела ползучести и предела длительной пpочности.
Комплексное введение иттрия, церия и циркония в сплав вызывает одновременную сегрегацию атомов этих элементов на дефектах упаковки, поверхностях раздела и дислокациях, что, в свою очередь, препятствует поперечному скольжению и переползанию дислокаций, тем самым увеличивает предел ползучести и предел длительной прочности при рабочей температуре, не снижая при этом уровень кратковременной прочности при 20оС.
Снижение количества вводимых в сплав компонентов ниже предложенных пределов вызывает разупрочнение
-матрицы и уменьшение количества '-фазы, что снижает общий уровень механических свойств. А увеличение количества вводимых компонентов выше предложенных пределов вызывает образование эвтектики и
-фазы, что значительно охрупчивает сплав, приводит к падению прочности и повышению чувствительности сплава к концентраторам напряжения.Изобретение иллюстрируется на следующих примерах.
Методом порошковой металлургии были изготовлены и опробованы известный сплав и предложенный сплав. Составы предлагаемого (1-3) и известного (4) сплавов приведены в табл.1.
Сплавы были изготовлены по следующей технологической схеме: плавка в вакуумной индукционной печи с разливкой на электроды диаметром 60 мм, распыление электродов на гранулы, рассев гранул на фракцию 315 + 70 мкм и их сепарация, затаривание гранул в капсулы, герметизация гранул в капсулах, компактирование капсул с гранулами в газостате, термообработка откомпактированного материала и удаление оболочки.

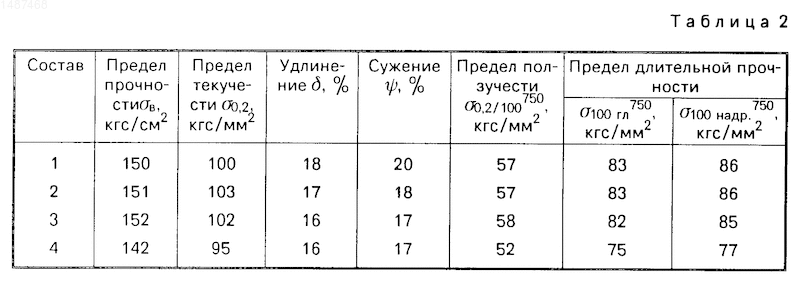

Механические свойства сплавов (при 20оС) приведены в табл.2.
Из табл. 2 видно, что у предложенного сплава по сравнению с известным предел ползучести выше на 5-6 кгс/мм2, предел длительной прочности на гладких образцах выше на 6-8 кгс/мм2, а на надрезанных на 8-9 кгс/мм при более высоком уровне кратковременной прочности при 20оС (
в; 0,2).Изобретение относится к металлургии, в частности порошковой металлургии жаропрочных сплавов на основе никеля, получаемых горячим изостатическим прессованием, предназначенных для тяжелонагруженных деталей газотурбинных двигателей, работающих в области температуры 750°С. Цель повышение предела ползучести и предела длительной прочности. Сплав содержит, мас. углерод 0,01
0,12; хром 8,0 10,0; кобальт 6,0 10,5; молибден 1,8 3,0; алюминий 5,2 6,6; титан 1,0 2,0; вольфрам 8,6 10,0; ниобий 2,3 - 3,0; бор 0,01 0,05; гафний 0,2 1,5; магний 0,005 0,08; иттрий 0,11 0,3; церий 0,01 0,06; цирконий 0,01 0,1; никель остальное. Сплав обеспечивает уровень свойств при комнатной температуре
в= 150-152 кгс/мм2, 0,2= 100-103 кгс/мм2;
= 16-18%,
= 17-20%; величину предела ползучести 0,2/100= 57-58 кгс/мм2; величину предела длительной прочности 750100гл= 82-83 кгс/мм2 и 750100надр= 85-86 кгс/мм2. 2 табл. Рисунки
Заявка
4281787/02, 13.07.1987
Гриц Н. М, Бабикова Р. Ф, Федоренко Е. А, Фаткуллин О. Х, Сафронов В. П
МПК / Метки
МПК: C22C 19/05
Опубликовано: 10.12.1995
Код ссылки
<a href="https://patents.su/0-1487468-splav-na-osnove-nikelya.html" target="_blank" rel="follow" title="База патентов СССР">Сплав на основе никеля</a>
Сплав на основе палладия
Номер патента: 463729
Опубликовано: 15.03.1975
МПК: C22C 5/00
Метки: основе, палладия, сплав
...ордена Трудового Красного Знамени политехничес институтСПЛАВ НА ОСНОВЕ ПАЛЛАД тносительнение, %ропзводисплава е уплотьность изыска- едназна- диффу- рхчисто 24,6 - 25 см (На)см сюк одери мелав по содер- соотнобрете едмет и алладия, включающии бийся тем, что, с изводительности и мен дополнительно содерри следующем соотновес. %.- 40 - 12 ьное. 2 - 401 - 120,05 - 2Остальное Изобретение относится к областиния сплавов на основе палладия, прченных, например, для изготовлениязионных фильтров для получения свего водорода или его изотопов.Известен сплав на основе палладижащий 10 - 50% серебра.Для повышения производнтельносханических свойств предложенныйсравнению с известным дополнительнжит индий и иттрий при следующемшенин компонентов, в вес,...
Сплав на основе титана
Номер патента: 494420
Опубликовано: 05.12.1975
Авторы: Буталов, Гаврилов, Гайдай, Кукконен, Тихомиров
МПК: C22C 15/00
...сплавов на основе титана, предназначенных для применения в качестве конструкционного материала.Известен сплав на основе титана, содержащий, вес.%:Алюминий 7 6Титан Остальное,Леханические свойства известного сплава следующие:Предел прочности, кгс/мм 59,4-66,72Предел текучести, кгс/мм 49,5-60,0Относительное удлинение,Ж 10,0-12,0Ударная вязкость, кгсм/см 8,4-9,62Относителт ное сужение,20, 0-27,2,йля повышения пластических характеристик предложенный сплав дополнительно содержит карбид бора при следующем соотношении компонентов,вес.;о.АЛЮМИНИЙ 2-6Карбид бора 0,002-0,006 Титан Остальное1 Леханические свойства сплава следующие:Предел прочности, кгс/мм" 60,2-68, 9 Предел текучести, кгс/мм 2 51,7-61,2 Относительное удлинение,ф 14,0-16,7...
Сплав на основе алюминия
Номер патента: 495379
Опубликовано: 15.12.1975
Авторы: Вайнблат, Копелиович, Ширяева
МПК: C22C 21/00
Метки: алюминия, основе, сплав
...с целью по я, он дополнит следующем со Сплмагиитем,шенипривес о/ магнийитийиркониисмутлюмини 5 - 6 1,9 - 2,3 0,09 - 0,15 0,02 - 0,3 ОстальноеИзобретение относится к области изьния деформируемых сплавов на основеминия, предназначенных для примененкачестве конструкционного материала.Известен сплав на основе алюминия, содержащий, в вес. %:Магний 5 - 6Литий 1,9 - 2,3Цирконий 0,09 - 0,16Кремний 0,1 - 0,3 1Алюминий ОстальноеСвойства известного сплава следующие:Предел прочности, кгс/мм 44Предел текучести,кгс/мм 25,6 1Относительное удлинение, % 17,7Вязкость разрушения,кгс/м м 89Известный сплав обладает недостаточновысокой вязкостью разрушения. 2С целью повышения вязкости разрушенияв предлагаемый сплав дополнительно введенвисмут при следующем...
Сплав на основе алюминия
Номер патента: 928823
Опубликовано: 20.02.1996
Авторы: Вахобов, Ганиев, Каменский, Лыскова, Самойлов, Хакимов
МПК: C22C 21/00
Метки: алюминия, основе, сплав
СПЛАВ НА ОСНОВЕ АЛЮМИНИЯ, содержащий цирконий, магний, по крайней мере один металл, выбранный из группы, содержащей кальций, барий, стронций, радий, и по крайней мере один редкоземельный металл иттриевой подгруппы, отличающийся тем, что, с целью повышения коррозионной стойкости, он дополнительно содержит по крайней мере один редкоземельный металл цериевой подгруппы при следующем соотношении компонентов, мас.%:Цирконий - 0,01 - 1,0Магний - 0,02 - 0,5По крайней мере один металл, выбранный из группы, содержащей кальций, барий, стронций и радий - 0,02 - 0,5По крайней мере один редкоземельный металл иттриевой подгруппы - 0,005 - 0,5По крайней мере один редкоземельный металл цериевой подгруппы - 0,005 - 0,7
Сплав на основе меди
Номер патента: 430175
Опубликовано: 30.05.1974
Авторы: Московский, Слиозберг, Сплавов, Степанова, Федоров
МПК: C22C 9/00
...удлинение, %Относительное сужение, %Электропроводность, % от медПредмет изобретенСплав на основе меди, включаюи фосфор, отличающийся темлью повышения механических, элеи эксплуатационных свойств, он доно содержит церий при следующшении компонентов, %:ЖелезоФосфор 0Церий 0Медь Ос тносится к основе мед ой промыш машин кон в на осно 49 - 51 41 - 43 130 в 1 18 - 22 58 - 64 и 68 - 72 0,8 - 1,20,01 - 0,04 Остальное, ышение механиче- эксплуатационных ния - поских и щии железочто, с цектрических полнительем соотнолагаемыцерий пртов, %: сплаледую дополнщем соо 0,5 в 1,5 ,05 - 0,5 ,01 - 0,1 тальное 1 0 0,50,05 -0,01 -сталь ое. Изобретение оки сплавов наэлектротехническстве электродовИзвестен сплащий, %:ЖелезоФосфорМедьЦель...
Предыдущий патент: Устройство для нанесения полимерных порошковых покрытий в электрическом поле
Следующий патент: Люк транспортного криогенного бака
Случайный патент: Литьевая многогнездная форма для изготовления пластмассовых изделий
