Охлаждаемая турбина
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ОХЛАЖДАЕМАЯ ТУРБИНА, содержащая корпус, установленные в нем сопловой аппарат и рабочее колесо с лопатками, причем корпус в зоне лопаток рабочего колеса снабжен каналами для прохода охлаждающей среды, наклоненными к оси корпуса по направлению потока, отличающаяся тем, что, с целью повышения эффективности охлаждения, оси каналов расположены параллельно средней линии лопаток соплового аппарата в зоне их выходных кромок.
2. Турбина по п.1, отличающаяся тем, что угол наклона осей каналов равен 15 - 30o.
3. Турбина по п. 1, отличающаяся тем, что выходное сечение каждого канала размещено от входной кромки лопатки рабочего колеса на расстоянии, составляющем 0,15 - 0,7 от ее ширины.
Описание
Целью изобретения является повышение эффективности охлаждения и уменьшение градиента температуры на корпусе турбины и в периферийной зоне лопаток рабочего колеса.

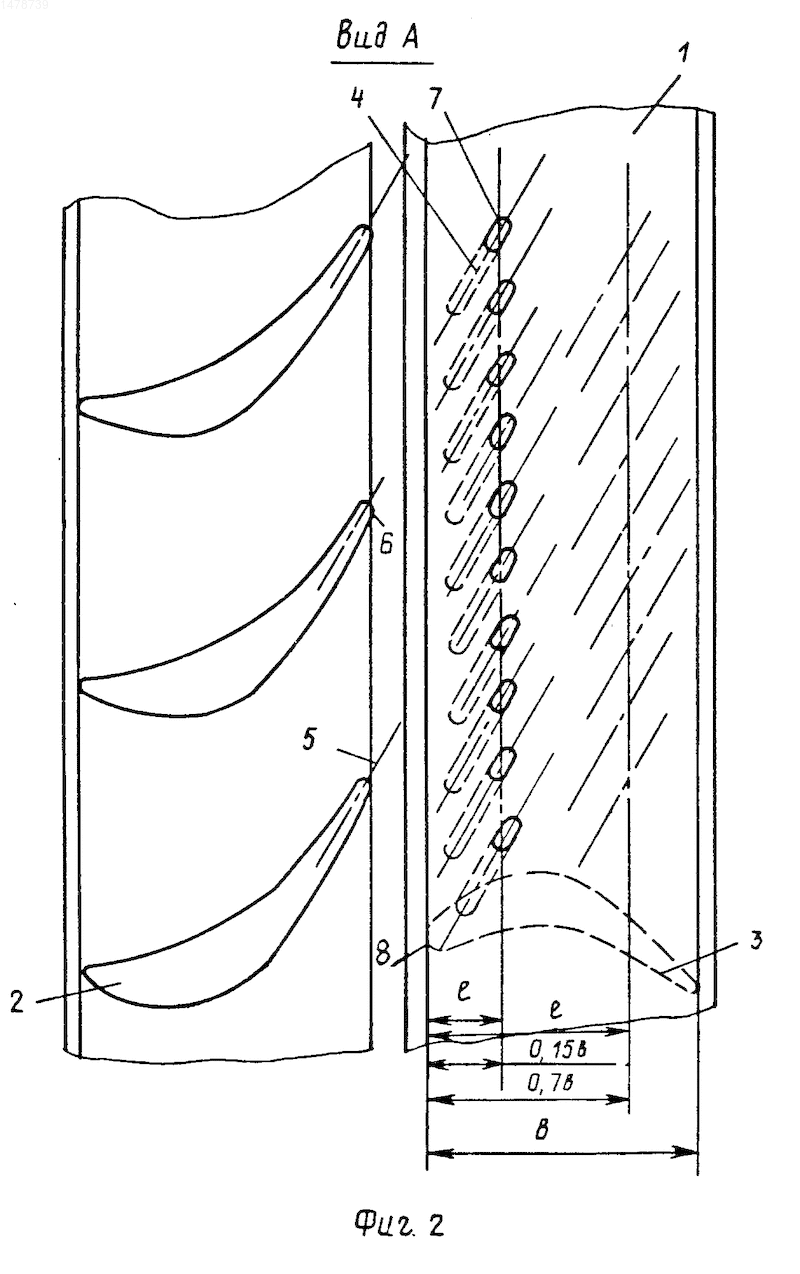

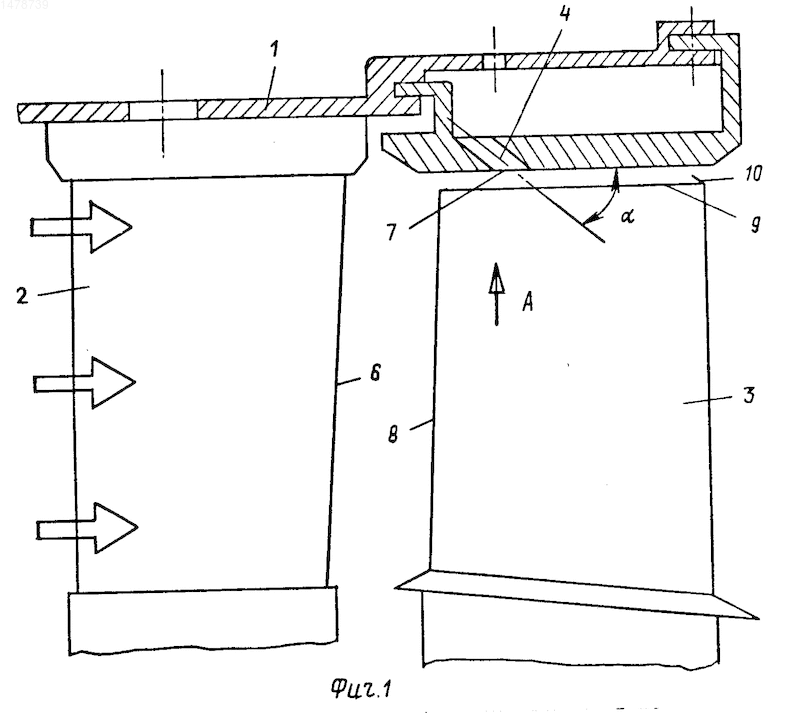

На фиг.1 показана ступень турбины, продольное сечение; на фиг.2 вид А на фиг.1.
Охлаждаемая турбина содержит корпус 1, установленные в нем сопловый аппарат с лопатками 2 и рабочее колесо с лопатками 3, причем корпус 1 в зоне лопаток 2 рабочего колеса снабжен каналами 4 для прохода охлаждающей среды, наклоненными к оси корпуса 1 по направлению потока. Оси каналов 4 расположены параллельно средней линии 5 лопаток 2 соплового аппарата в зоне их выходных кромок 6. Угол
наклона осей каналов 4 равен 15-30о. Выходное сечение 7 каждого канала 4 размещено от входной кромки 8 лопатки 3 рабочего колеса на расстоянии l, составляющем 0,15-0,7 от ширины b лопатки 3. Периферийная часть 9 лопаток 3 рабочего колеса образует с корпусом 1 зазор 10.При работе турбины горячий газ втекает в зазор 10. Одновременно через каналы 4 в зазор 10 подается охлаждающая среда, например воздух, который, смешиваясь с горячим газом, охлаждает периферийную часть 9 лопаток 3 рабочего колеса, уменьшая градиент температуры на корпусе 1.
Изобретение м.б. использовано в авиационных двигателях. Цель изобретения - повышение эффективности охлаждения. В корпусе 1 установлены сопловой аппарат и рабочее колесо с лопатками 3. Корпус 1 в зоне лопаток 3 колеса снабжен каналами 4 для прохода охлаждающей среды, наклоненными к оси корпуса 1 по направлению потока. Оси каналов 4 расположены параллельно средней линии лопаток 2 соплового аппарата в зоне их выходных кромок. Угол наклона осей каналов 4 м.б. равен 15 - 30o. Охлаждающий воздух, подаваемый через каналы 4, смешивается с горячим газом, охлаждает периферию лопаток 3 рабочего колеса, уменьшая градиент т-ры на корпусе 1. 2 з. п. ф-лы, 2 ил.
