Устройство для подавления загораний

УСТРОЙСТВО ДЛЯ ПОДАВЛЕНИЯ ЗАГОРАНИЙ, содержащее емкость для огнегасительного вещества, прикрепленный к емкости распылительный насадок, источник сжатого газа и аэратор с выполненными в нем отверстиями, отличающееся тем, что, с целью повышения эффективности его работы, аэратор выполнен в виде соединенного с источником сжатого газа цилиндра, свободный конец которого заглушен и имеет охватывающий цилиндр отражатель, а отверстия выполнены на концах цилиндра, причем суммарная площадь проходных сечений отверстий на конце цилиндра, обращенном к источнику сжатого газа, превышет суммарную площадь проходных сечений отверстий на его свободном конце, при этом отражатель прикреплен к цилиндру в зоне отверстий, выполненный на его свободном конце.

Изобретение относится к противопожарной технике и может быть использовано для подавления загораний на технологических аппаратах, установленных в закрытых помещениях, например на газоперекачивающих агрегатах.
Целью изобретения является повышение эффективности работы устройства.

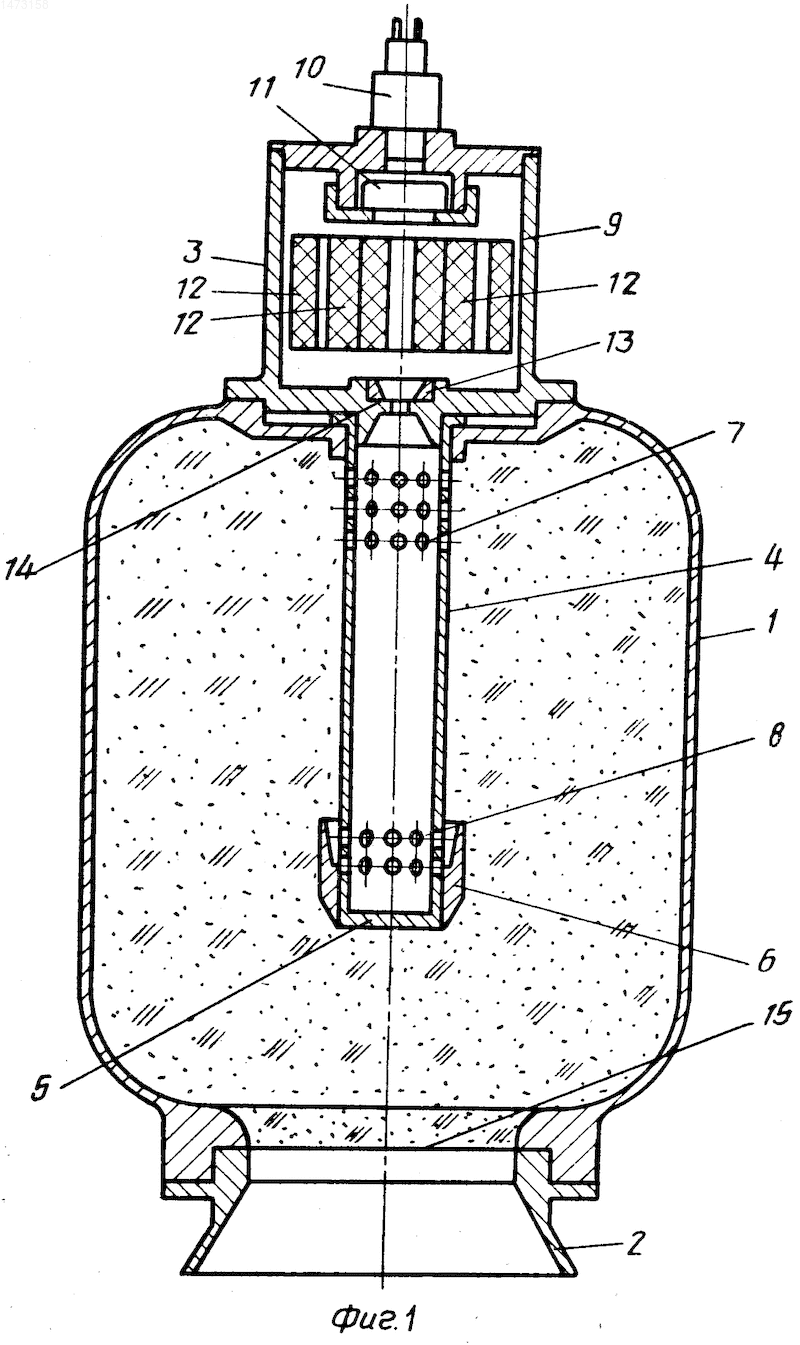

На фиг. 1 представлен продольный разрез устройства для подавления загораний; на фиг. 2 - характеристика работы источника сжатого газа; на фиг. 3 - характеристика работы устройства для подавления загораний.
Устройство для подавления загораний содержит емкость 1 для огнегасительного вещества, прикрепленный к емкости распылительный насадок 2, источник 3 сжатого газа и соединенный с ним аэратор. Аэратор выполнен в виде соединенного с источником 3 сжатого газа цилиндра 4, свободный конец которого заглушен заглушкой 5 и имеет охватывающий цилиндр отражатель 6. На концах цилиндра выполнены отверстия 7 и 8, причем суммарная площадь проходных сечений отверстий 7 превышает суммарную площадь проходных сечений отверстий 8, которые выполнены на свободном конце цилиндра. Отражатель 6 прикреплен к цилиндру 4 в зоне отверстий 8. Источник сжатого газа размещен на емкости 1 и содержит последовательно установленные в корпусе 9 инициирующий патрон 10, воспламенитель 11, заряд твердого топлива 12, ограничительное сопло 13, мембрану 14. Заряд твердого топлива выполнен в виде канальных шашек. Между емкостью 1 и распылительным насадком 2 установлена мембрана 15.
Устройство работает следующим образом.
При возникновении пожара сигнал поступает на инициирующий патрон 10, вызывая его срабатывание. Тепловой импульс инициирующего патрона 10 вызывает воспламенение воспламенителя 11, который создает в корпусе 9 условия (температура, давление), необходимые для работы заряда твердого топлива 12. При сгорании твердого топлива генерируется инертный газ, который при достижении определенной критической величины давления разрывает мембрану 14 и через ограничительное сопло 13 поступает в цилиндр 4. Далее большая часть газа через отверстия 7 поступает в емкость 1, где смешивается с огнегасительным веществом. Меньшая часть газа через отверстия 8 попадает на отражатель 6 и движется вдоль цилиндра 4 к отверстиям 7. Это приводит к вихревому течению газа и огнегасительного вещества, что способствует интенсивному перемешиванию огнегасительного вещества и его насыщению газом. Такое распределение газовых потоков создает в емкости 1 в зоне отверстий 7 область повышенного давления, что приводит к общему движению смеси газа и огнегасительного вещества по направлению к мембране 15. При достижении давления у мембраны 15 критической величины она разрывается и смесь газа и огнегасительного вещества через распылительный насадок 2 выбрасывается на очаг пожара.
В устройстве для подавления загораний может быть использовано как жидкое, так и порошкообразное огнегасительное вещество.

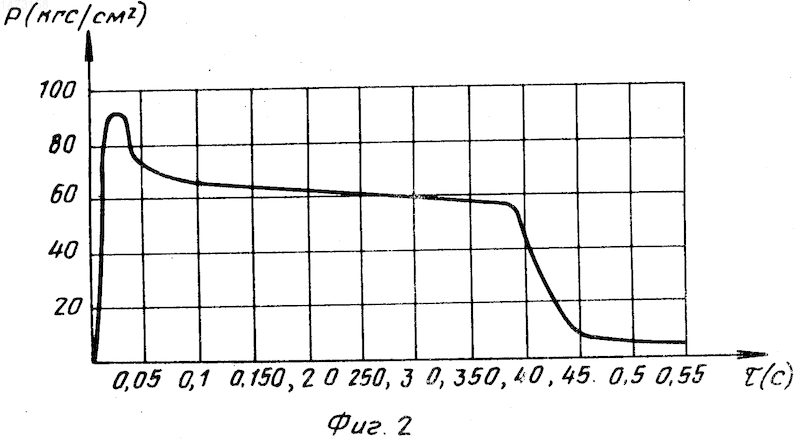

Форма заряда твердого топлива, принятая в устройстве, обеспечивает стабильность изменения давления в источнике сжатого газа (см.фиг.2).

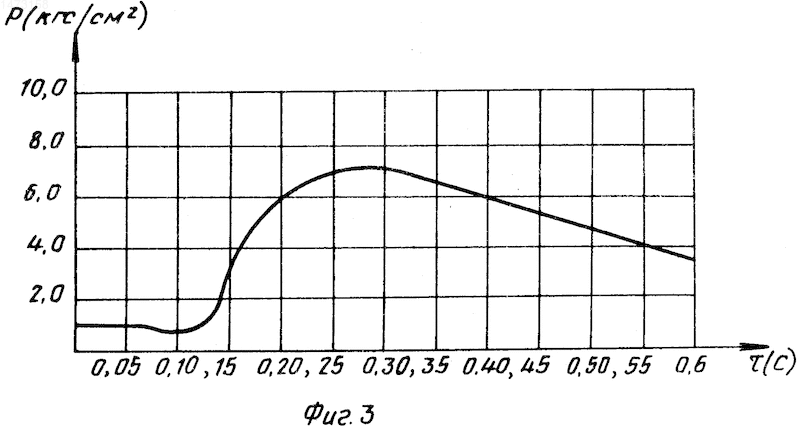

Огнегасительное вещество практически полностью вытесняется из емкости, изменение давления в которой представлено на фиг.3. Высокая эффективность работы устройства достигается при одновременном повышении надежности его работы.
Изобретение относится к противопожарной технике, может быть использовано для подавления загораний на технологических аппаратах, установленных в закрытых помещениях, например на газоперекачивающих агрегатах, и позволяет повысить эффективность работы устройства. Устройство для подавления загораний содержит емкость 1 для огнегасительного вещества с распылительным насадком 2, источник 3 сжатого газа и аэратор 4. Аэратор выполнен в виде цилиндра, с одной стороны консольно подсоединенного к источнику 3 сжатого газа и заглушенного с противоположной. На концах цилиндра выполнены отверстия 7 и 8. Над отверстиями 8 с заглушенной стороны установлен отражатель 6. В источнике сжатого газа, размещенном на емкости для огнегасительного вещества, последовательно установлены инициирующий патрон, воспламенитель, заряд твердого топлива, ограничительное сопло и разрывная мембрана. Заряд твердого топлива выполнен в виде набора канальных шашек. 3 ил.
