Способ промысловой подготовки газообразного рабочего агента
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1464546
Автор: Муллаев
Формула
СПОСОБ ПРОМЫСЛОВОЙ ПОДГОТОВКИ ГАЗООБРАЗНОГО РАБОЧЕГО АГЕНТА, включающий очистку газообразного рабочего агента от коррозионно-активных компонентов с последующим компремированием его и подачей потребителю, отличающийся тем, что, с целью повышения эффективности способа за счет упрощения технологии подготовки газообразного рабочего агента с понижением энергоемкости процесса при одновременном предотвращении загрязнения окружающей среды, очистку газообразного рабочего агента производят путем смешения его с жидкостью для закачки в пласт с последующей подачей образовавшейся газожидкостной смеси в нагнетательную скважину, после чего на забое скважины газожидкостную смесь разделяют на жидкость для закачки в пласт и газ для отбора на устье скважины.
Описание
Цель изобретения - повышение эффективности способа за счет упрощения технологии подготовки газообразного рабочего агента с понижением энергоемкости процесса при одновременном предотвращении загрязнения окружающей среды.

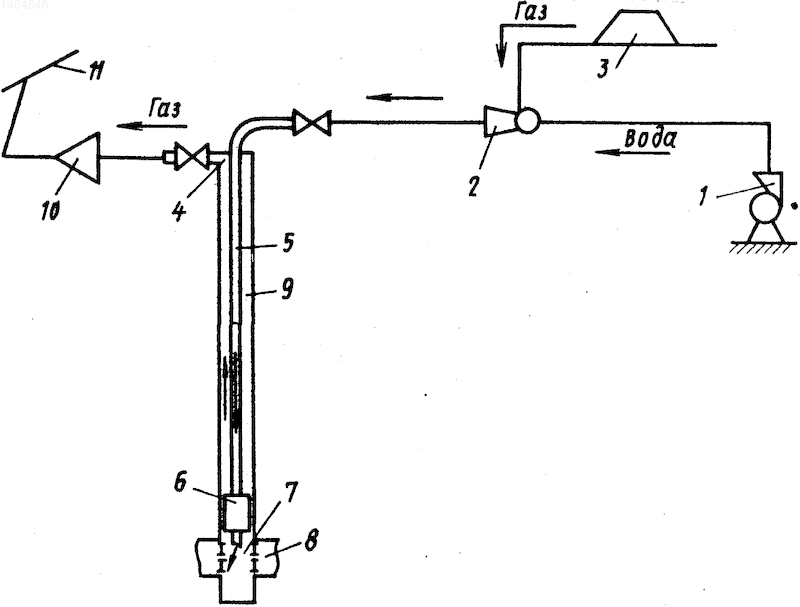

На чертеже показана схема промысловой подготовки газообразного рабочего агента предлагаемым способом.
От источника 1 поддержания пластового давления, например блочной кустовой насосной станции, жидкость, например вода, под давлением 5 МПа, поступает в смеситель 2, к которому от компрессорной станции 3 под тем же давлением поступает газообразный агент, источником которого является генератор дымовых газов, например двигатель внутреннего сгорания, газотурбинная установка, система сбора попутного газа на месторождении и др. В качестве смесителя 2 можно использовать жидкостно-газовый эжектор, что позволяет отказаться от компрессорной станции 3 или же использовать ее с меньшей мощностью.
Из смесителя 2 газожидкостная смесь поступает через устье скважины 4 по насосно-компрессорным трубам 5 в забойный газосепаратор 6, установленный в забое 7.
В газосепараторе 6 производится отделение жидкости от газа при давлении нагнетания в пласт. При этом жидкость закачивается в пласт 8, а газ по затрубному пространству 9 поступает на устье скважины 4, в нужном объеме отбирается через регулятор 10 давления (или расхода) и направляется потребителю 11, например на объекты газлифтной эксплуатации или закачки газа в пласт.
В процессе контактирования дымовых газов с жидкостью примерно 20% газового объема, преимущественно углекислый газ, растворяется в жидкости. В результате этого в пласт закачивается жидкость, обогащенная углекислотой, а на технологические нужды нефтедобычи направляется газ на 20% меньше первоначального объема, но очищенный от коррозионно-активных компонентов, при этом повышается вытесняющая способность жидкости для закачки в пласт.
Изобретение относится к нефтегазодобывающей промышленности-сти. Цель - повышение эффективности способа за счет упрощения технологии подготовки газообразного рабочего агента с понижением энергоемкости процесса при одновременном предотвращении загрязнения окружающей среды. Очистку газообразного рабочего агента от коррозионно-активных компонентов производят путем смешения агента с жидкостью для закачки в пласт. Образовавшуюся газожидкостную смесь подают в нагнетательную скважину. Затем газожидкостную смесь разделяют на забое скважины на жидкость для закачки в пласт и газ для отбора на устье скважины. При использовании данного способа повышается вытесняющая способность жидкости для закачки в пласт. 1 ил.
Рисунки
Заявка
4130079/03, 01.10.1986
Казахский государственный научно-исследовательский и проектный институт нефтяной промышленности
Муллаев Б. Т. -С
МПК / Метки
МПК: E21B 43/00
Метки: агента, газообразного, подготовки, промысловой, рабочего
Опубликовано: 30.11.1994
