Способ изготовления щеточного уплотнения
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Способ изготовления щеточного уплотнения, включающий многослойную намотку щеточной металлической проволоки на катушку, разрезку намотки на катушке и закрепление ее между двумя пластинами, отличающийся тем, что, с целью повышения надежности уплотнения за счет получения стабильной пористости уплотнения и удобства формовки и обработки уплотняющего проволочного пакета, намотку проволоки осуществляют с нанесением на поверхность проволоки временно дистанционирующего и скрепляющего витки проволоки состава, например, на основе акриловой смолы, а после формовки, обработки и сварки элементов уплотнения состав удаляют нагревом его до температуры возгонки.
Описание
Целью изобретения является повышение надежности уплотнения за счет получения стабильной пористости уплотнения и удобства формовки и обработки уплотняющего проволочного пакета.

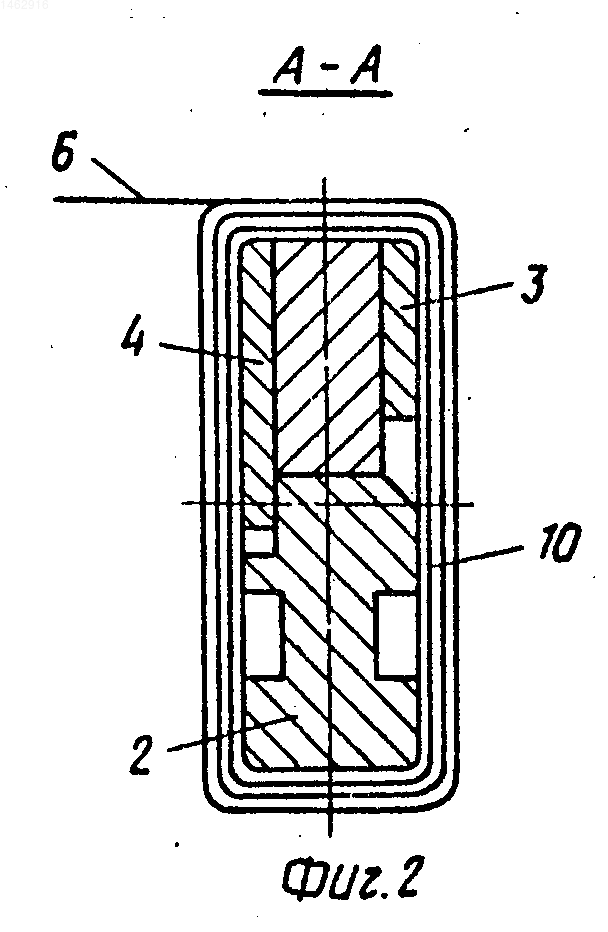

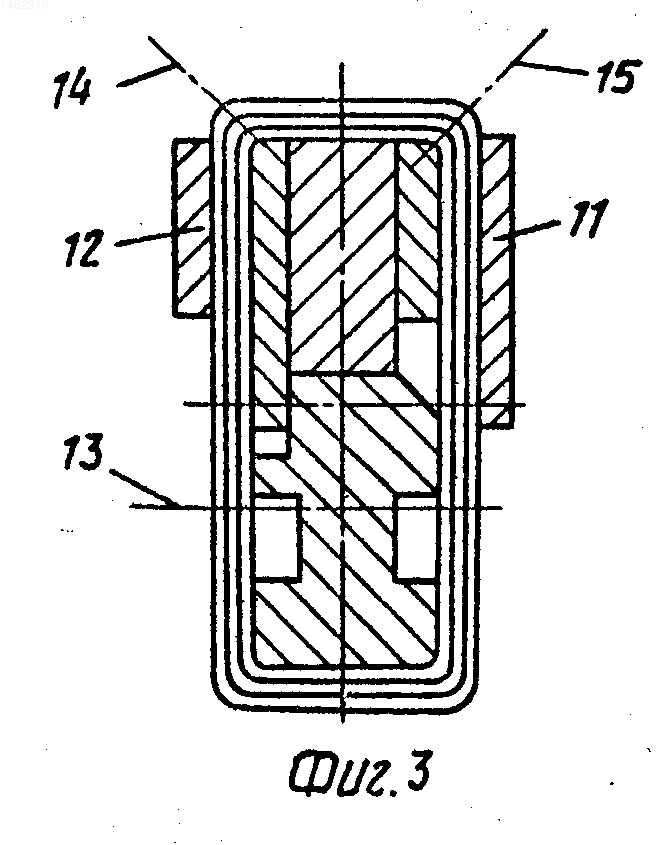

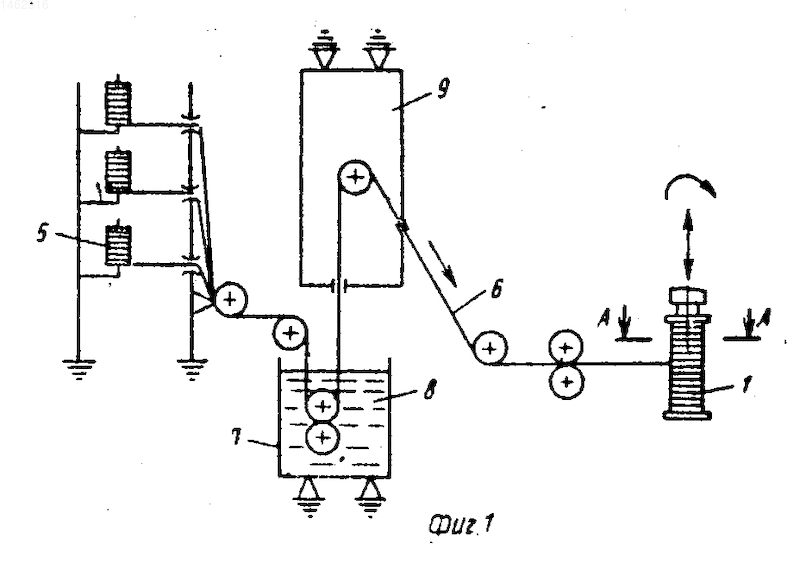

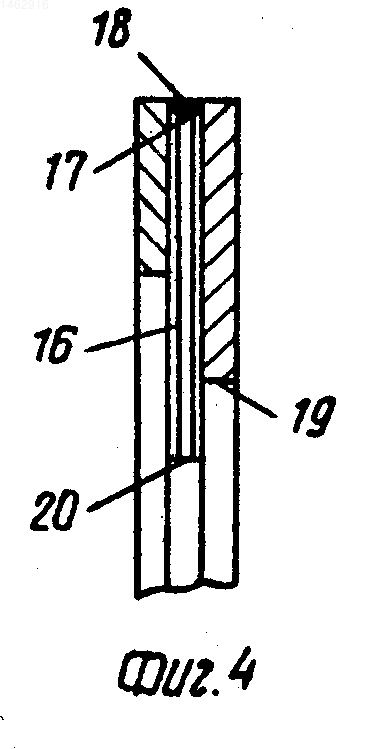

На фиг. 1 схематично изображена операция намотки проволоки на катушку-оправку с боковыми пластинами; на фиг. 2 сечение А-А на фиг. 1; на фиг. 3 операция монтажа ответных парных боковых пластин и места разрезки намотки; на фиг. 4 щеточное уплотнение после сварки элементов уплотнения и механической обработки.
П р и м е р. Проводилось изготовление щеточного уплотнения, включающего кольцевой уплотняющий пакет из нихромовых проволок диаметром 0,1 мм, скрепленный с двумя боковыми пластинами сваркой. Первоначально собиралась катушка-оправка 1, содержащая тело 2 оправки и правую 3 и левую 4 боковые пластины уплотнения. Затем на катушку-оправку с бобин 5 производилась намотка проволоки 6, причем проволока пропускалась при определенной натяжке через ванну 7, наполненную скрепляющим составом 8 на основе акриловой смолы. Состав получали заранее растворением акриловой смолы в ацетоне с последующей добавкой пластификатора дибутилфталата при температуре 15-25oC. На 100 мл состава тратилось 12 г акриловой смолы БМК-5, 80 мл ацетона и 8 мл дибутилфталата. За ванной проволока проходила камеру 9 подсушки скрепляющего состава. После намотки слоя 10 заданной толщины к катушке-оправке подстыковывали дополнительные левую 11 и правую 12 боковые пластины, производили резку намотки по плоскостям 13-15 и сварку боковых пластин с частью 16 намотки в местах 17. Затем сваренные сборочные единицы подвергали окончательной механической обработке по поверхностям 18-20 и возгонке скрепляющего состава в печи при температуре 400+50oC.
Нанесение скрепляющего состава на проволоку можно производить и периодическим нанесением его щеткой или капельным устройством непосредственно на наматываемые ряды навивки.
Изобретение относится к области машиностроения и позволяет обеспечить равномерную пористость щеточного уплотнения, облегчить формовку уплотнения и получить возможность точной механический обработки уплотняющего пакета. Способ изготовления щеточного уплотнения предусматривает намотку щеточной проволоки на катушку с нанесением на ее поверхность временно дистанционирующего и скрепляющего витки проволоки состава, например, на основе акриловой смолы, удаляемого после разрезки, формовки и сварки элементов уплотнения нагревом до температуры возгонки. 4 ил.
Рисунки
Заявка
4261604/29, 15.06.1987
Резник В. Е, Цибизов В. И, Вехов В. Р, Лунев Е. И, Горелов Г. М, Михайлов С. В
МПК / Метки
МПК: F16J 15/16
Метки: уплотнения, щеточного
Опубликовано: 10.10.1996
