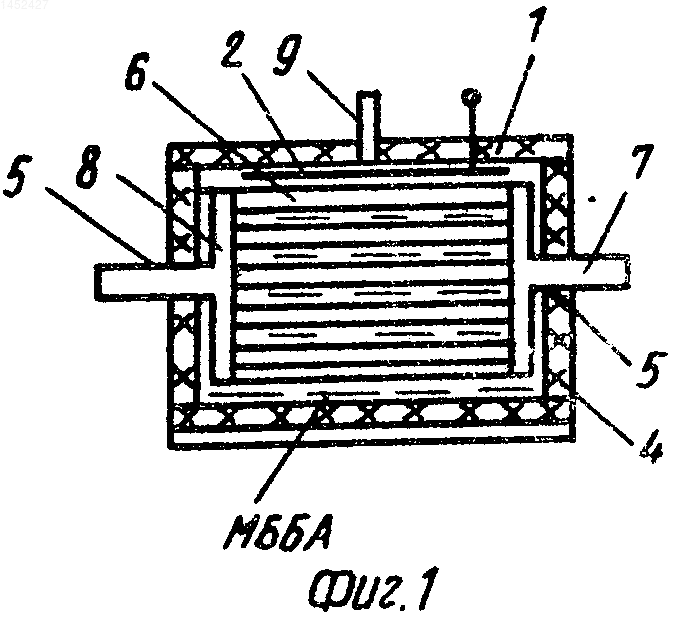

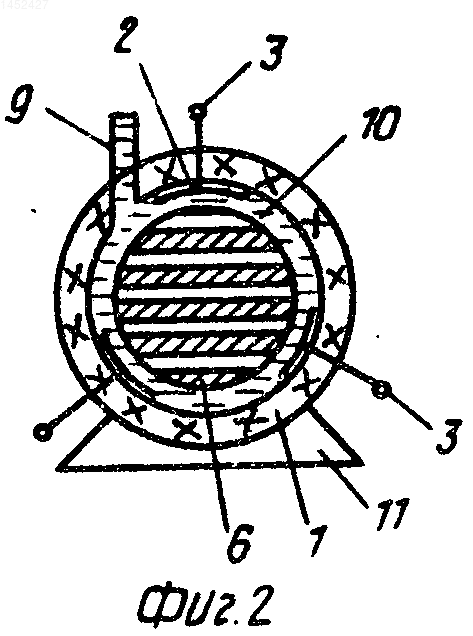

Электростатический двигатель

Номер патента: 28580

Опубликовано: 31.12.1932

Автор: Литов

МПК: H02K 17/22, H02K 17/30

Метки: асинхронного, двигателя, контактное, обмотки, пусковым, реостатом, ротора, соединения, трехфазного

...контактных колец выполнено как одно целое с буксой 1, установленной на валу двигателя и несущей остальные обычного типаконтактные кольца, при чем для соеди.нения указанного контактного, кольца - с пусковым реостатом использован кор-пус машины, к которому присоединен с одной стороны щеткодержатель щетки, установленной на кольце Г, а сдругой - -конец соответствующей фазы реостата.. Г. Настоящее изобретение относится к контактным приспособлениям для соединения обмотки трехфазного ротора асинхронного двигателя с пусковым . реостатом, осуществляемого при помощи контактных колец и накладываемых,на них щеток, Сущцость предложения за-. ключается в конструкции контактных колец и в соединении одного, из них . с реостатом.На чертеже изображен...

Номер патента: 1372259

Опубликовано: 07.02.1988

Авторы: Алексеев, Печуркин, Пятлина, Рогозин

МПК: G01R 31/34

Метки: активных, асинхронного, двигателя, индуктивных, обмотки, рассеяния, ротора, сопротивлений

...на выводах двигателя расчетномуоператорному выражению для свободного переходного тока в обмотке ротора.Определение активных и индуктивных сопротивлений рассеяния обмоткиротора асинхронного двигателя поцанным эксперимента осуществляетсяс использованием расчетньм соотношений.Переходный процесс в обмотке ротора в соответствии с фиг. 3 и 4представляется в виде свободного изменения токов в эквивалентных контурах этой обмотки после отключенияобмотки статора от источника питанияв момент перехода тока статора черезнулевое значение,Как следует из анализа операторной схемы замещения, показанной нафиг. 5, протекание переходного токав ветви намагничивания схемы замещения обуславливает изменение напряжения на выводах обмотки статора....

Номер патента: 1780057

Опубликовано: 07.12.1992

Авторы: Голговских, Хагемейстер

МПК: G01R 31/06

Метки: асинхронного, беличьей, двигателя, клетки, короткозамкнутой, места, повреждения, ротора, степени, стержней

...и возбуждающей обмотке 2, а токовая обмотка ваттметра 5 включена между первым и вторым выводами измерительной обмотки 4. Индукторы 1 и 3 прикладываются к ротору 7 асинхронного двигателя над проверяемым стержнем 8., Устройство работает следующим образом.Над каждым стержнем 8 короткозаькнутого ротора 7 последовательно устанав. ливают одновременно индукторы 1 и 3 и подключают устройство к источнику напряжения частотой 5 - 10 Гц. Ток 1, протекая по обмотке 2 первого индуктора 1. создает в его магнитопрбводе поток Ф, который охватывает стержень 7 и наводит в нем ток 1 10 7 п - 30 35 40 Этот ток, в свою очередь, создает магни -ный поток Фг в магнитопроводе второг-,индуктора 3, Под воздействием магнитноопотока в обмотке 4 возникает...

Номер патента: 61124

Опубликовано: 01.01.1942

Авторы: Идельчик, Менделевич

МПК: H02K 15/09, H02K 17/16

Метки: асинхронного, двигателя, короткозамкнутой, обмотки, ротора

...ротора высокопроводного активного металла(например, меди) производится в целях увеличения к,п.д., а закалка легкоплавкими металлами или сплавами (алюминий, вторичный алюминий и т. п.) позволяет упростить технологический процесс изготовления обмотки. Кроме того, этот способ позволяет использовать для изготовления обмотки ротора без ущерба качеству любые отходы как медных, так и белых металлов.Короткозамкнутая обмотка выполняется армированной посредством предварительного заполнения пазов высокопроизводным металлом в виде проволоки, прутков, сетки, свергнутой из ленты, стружки, опилок и т. и.с последующей заливкой более плавкими металлами или сплавами.При переходе легкоплавкого металла или сплава из жидкого в твордое состояние он схватывает...

Номер патента: 1718155

Опубликовано: 07.03.1992

Авторы: Голговских, Хагемейстер

МПК: G01R 31/06

Метки: асинхронного, беличьей, двигателя, клетки, места, повреждения, ротора, степени, стержней

...поток Ф 1, который охватывает стержень 7 и наводит в. нем ток 2, Этот ток в свою очередь создает магнитный поток Ф 2 в магнитопроводе второго индуктора 3. Под воздействием магнитного потока в обмотке 4 возникает ЭДС. Исправный стержень 7 имеет сопротивление, определенное поперечным сечением и удельным сопротивлением материала. Плохое качество соединения с кольцом, замыкающим все стержни, а также наличие в стержне повреждения в виде трещин и разрывов увеличивает сопротивление стержня тем больше, чем существеннее неисправность. Сопротивление стержня, имеющего разрыв, равняется приблизительно бесконечности.При исправном стержне 7 ток 2 в стер жне 7 максимален, так как сопротивлениеуказанного стержня мало, следовательно,максимален...
