Быстродействующий пневмоцилиндр
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1450500
Автор: Соболин
Формула
БЫСТРОДЕЙСТВУЮЩИЙ ПНЕВМОЦИЛИНДР, содержащий корпус, промежуточную крышку с центральным отверстием, поршень со штоком, установленные в корпусе с образованием аккумулирующей полости и полостей прямого и обратного ходов, каналы подвода и отвода рабочей среды, связанные с источником давления и сливом, отличающийся тем, что, с целью расширения функциональных возможностей, корпус снабжен упором, установленным в аккумулирующей полости, пневмоцилиндр снабжен дополнительным поршнем со штоком, выполненными со сквозным осевым отверстием и установленными в аккумулирующей полости с возможностью взаимодействия с упором и образованием полости управления, основной шток выполнен двусторонним с размещением одного из штоков в осевом отверстии дополнительного штока, при этом последний снабжен кольцевым буртом, размещенным в полости обратного хода с возможностью перекрытия центрального отверстия промежуточной крышки.
Описание
Целью изобретения является расширение функциональных возможностей путем обеспечения быстрого обратного хода пневмоцилиндра.

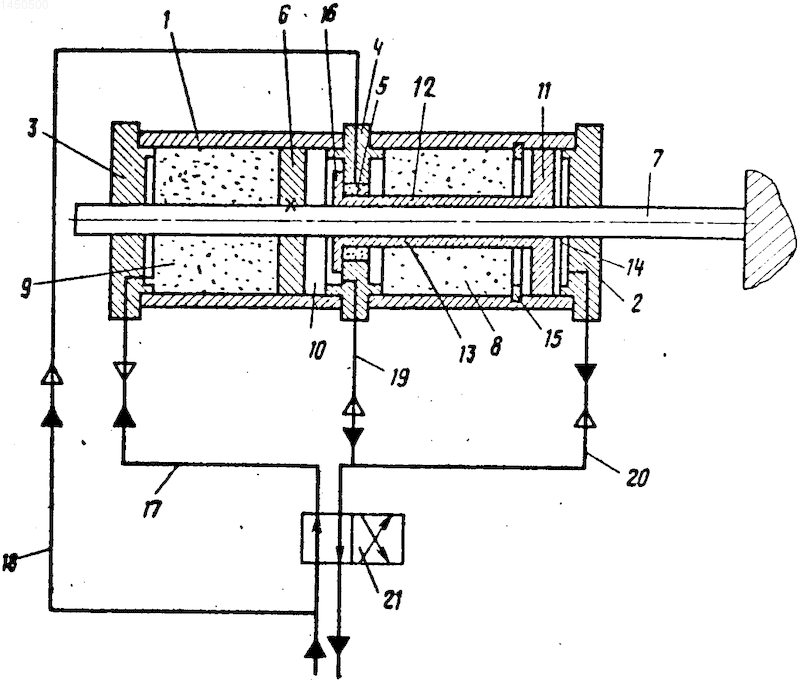

На чертеже представлен быстродействующий пневмоцилиндр, разрез.
Быстродействующий пневмоцилиндр содержит корпус 1, торцовые крышки 2 и 3, промежуточную крышку 4 с центральным отверстием 5, основной поршень 6 с двусторонним штоком 7. Корпус 1 разделен промежуточной крышкой 4 и поршнем 5 на аккумулирующую полость 8 и полости 9, 10 прямого и обратного ходов. В аккумулирующей полости 8 размещен дополнительный поршень 11 со штоком 12, имеющие сквозное осевое отверстие 13, расположенные на штоке 7 с возможностью осевого перемещения. При этом между поршнем 11, торцовой крышкой 2 и корпусом 1 образуется управляющая полость 14. Для ограничения перемещения поршня 11 влево установлен упор 15. Шток 12 дополнительного поршня 11 снабжен буртом 16, размещенным в полости обратного хода 10 с возможностью перекрытия центрального отверстия 5 промежуточной крышки 4. Полости 8, 9, 10 и 14 связаны с источником давления (не показан) посредством каналов 17-20. Подача рабочей среды осуществляется через двухпозиционный распределитель 21.
Быстродействующий пневмоцилиндр работает следующим образом.
Для осуществления прямого хода штока, например, при работе по зажатию детали распределитель 21 включается в левую позицию, полости 8 и 9 сообщаются посредством каналов 17 и 18 с нагнетанием, а полости 10 и 14 посредством каналов 19 и 20 - со сливом. За счет возникающего перепада давлений основной 6 и дополнительный 11 поршни перемещаются вправо. При этом бурт 16 штока 12 перекрывает центральное отверстие 5 промежуточной крышки 4, а шток 7 зажимает деталь. Поршень 6 при зажатии может занять любое промежуточное положение в зависимости от размеров зажимаемой детали.
При обратном ходе (разжатие детали) распределитель 21 переключают в правую позицию, полости 8, 10 и 14 сообщают с нагнетанием, а полость 9 - со сливом. Под действием давления в полости 14 поршень 11 перемещается влево и бурт 16 открывает отверстие 5 промежуточной крышки 4. При этом в полость обратного хода 10 поступает сразу большая порция сжатой рабочей среды. Так как в полости прямого хода 9 к этому моменту давление значительно упало, резкое повышение давления в полости обратного хода 10 приводит к тому, что поршень 6, а вместе с ним и шток 7 быстро перемещается влево, освобождая деталь от зажатия. Далее цикл работы цилиндра повторяется.
Изобретение позволяет расширить функциональные возможности цилиндра путем обеспечения быстрого обратного хода. Корпус разделен промежуточной крышкой 4 и поршнем 6 на аккумулирующую полость (II) 8 и П 9,10 прямого и обратного ходов соответственно. В отверстии 5 крышки 4 размещен шток 12 поршня 11, расположенного в П 8 и взаимодействующего с упором. Основной двусторонний шток 7 поршня 6 размещен в сквозном осевом отверстии 13 поршня 11 и штока 12, при этом между поршнем 11, торцовой крышкой 2 и корпусом 1 образуется управляющая П 14. Шток 12 снабжен буртом 16, размещенным в П 10 с возможностью перекрытия отверстия 5. При обратном ходе П 8, 10, 14 сообщают с нагнетанием, а П 9 - со сливом. При перемещении поршня 11 бурт 16 открывает отверстие 5 и в П 10 резко повышается давление, в результате чего поршень 6 и шток 7 быстро перемещаются. 1 ил.
Рисунки
Заявка
4174564/06, 04.01.1987
Соболин В. П
МПК / Метки
МПК: F15B 15/14
Метки: быстродействующий, пневмоцилиндр
Опубликовано: 15.10.1994
