Теплообменник
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1447040
Автор: Деулин
Формула
1. ТЕПЛООБМЕННИК, содержащий пакеты пластмассовых теплообменных труб, объединенных с одного торца диафрагмой, имеющей отбортовку, герметично соединенную с отбортовкой соседнего пакета с образованием замкнутого межтрубного пространства, причем диафрагма имеет свободные от труб участки с отверстиями для подвода и отвода среды межтрубного пространства, отличающийся тем, что, с целью упрощения технологии изготовления, в диафрагме каждого пакета между ее трубами выполнены отверстия, в которых запрессованы свободные концы теплообменных труб другого пакета.
2. Теплообменник по п.1, отличающийся тем, что отверстия в диафрагме каждого пакета под трубы другого пакета расположены симметрично трубам этого пакета относительно осей его симметрии.
3. Теплообменник по пп.1 и 2, отличающийся тем, что длина теплообменных труб равна суммарной высоте отбортовок соединяемых пакетов.
Описание
Целью изобретения является упрощение технологии изготовления теплообменника.

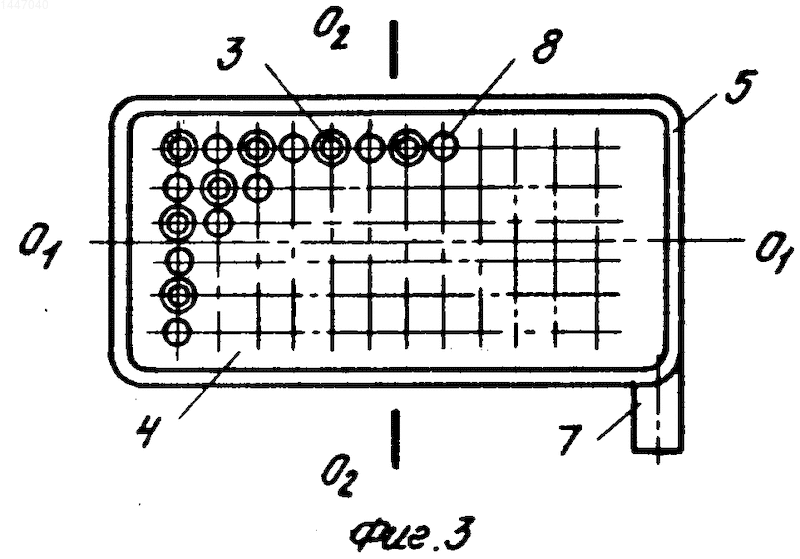

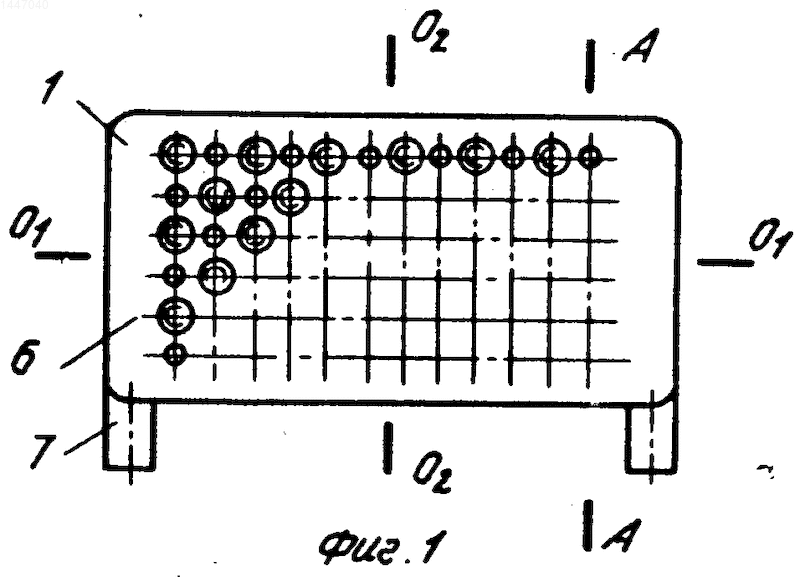

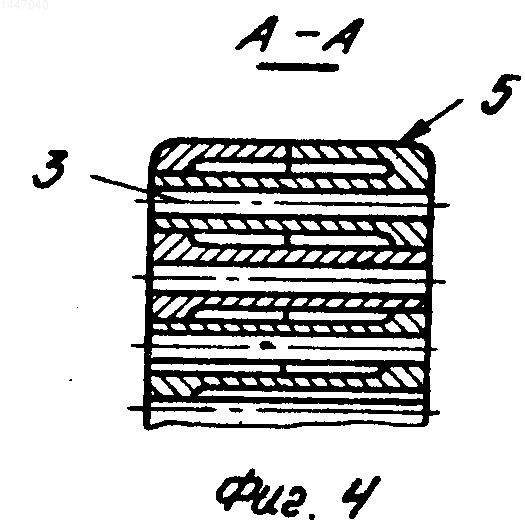

На фиг. 1 изображен общий вид описываемого теплообменника; на фиг. 2 - теплообменник, вид сбоку; на фиг. 3 - пакет теплообменных труб; на фиг. 4 - сечение А-А на фиг. 1.
Теплообменник содержит два пакета 1 и 2 пластмассовых теплообменных труб 3, объединенных с одного торца диафрагмой 4, имеющей отбортовку 5, герметично соединенную с отбортовкой соседнего пакета с образованием замкнутого межтрубного пространства. Диафрагма имеет свободные от труб участки 6 с отверстиями для подвода и отвода среды межтрубного пространства, в которых установлены патрубки 7. В диафрагме 4 каждого пакета между трубами 3 выполнены отверстия 8, в которых запрессованы свободные концы теплообменных труб 3 другого пакета. Отверстия 8 в диафрагмах 4 при этом расположены симметрично трубам 3 этого пакета относительно осей его симметрии О1-О1 и О2-О2. Длина теплообменных труб 3 выполнена равной суммарной высоте отбортовок 5 соединяемых пакетов.
В межтрубном пространстве могут быть установлены перегородки для организации движения среды и интенсификации теплообмена.
Теплообменник работает следующим образом. Среда, например охлаждающая жидкость двигателя внутреннего сгорания, через один из патрубков 7 поступает в межтрубное пространство, омывает трубы 3, обмениваясь при этом теплом с воздухом, протекающим по трубам, и выводится из теплообменника через другой патрубок 7.
Использование изобретения позволяет упростить технологию изготовления теплообменника за счет сокращения не менее чем в 2 раза количества листьев оснастки, а также технологию сборки, так как сборку теплообменника можно выполнить с применением одного унифицированного пакета труб.
Изобретение может быть использовано в системах кондиционирования воздуха кабин и охлаждения двигателей внутреннего сгорания транспортных средств. Цель изобретения - упрощение технологии изготовления теплообменника. Пластмассовые теплообменные трубы 3 пакета объединены с одного торца диафрагмой 4, имеющей отбортовку 5. Последняя герметично соединена с отбортовкой соседнего пакета с образованием замкнутого межтрубного пространства. Диафрагма имеет свободные от труб 3 участки с отверстиями для подвода и отвода среды межтрубного пространства и отверстия 8, в которых запрессованы свободные концы труб 3 другого пакета. Отверстия 8 может быть расположены симметрично трубам 3 этого пакета относительно осей его симметрии. Длина труб 3 равна суммарной высоте отбортовок 5 соединяемых пакетов. Технология изготовления теплообменника упрощается за счет сокращения не менее чем в 2 раза количества литьевой оснастки, а технология сборки упрощается тем, что ее можно осуществить с применением одного унифицированного пакета труб. 2 з.п. ф-лы, 4 ил.
Рисунки
Заявка
4201349/06, 27.02.1987
Камское объединение по производству большегрузных автомобилей
Деулин К. Н
МПК / Метки
МПК: F28D 7/00, F28F 21/06
Метки: теплообменник
Опубликовано: 15.09.1994
