Устройство для измерения уровня воды в межтрубном пространстве скважины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1408059
Автор: Гольцов

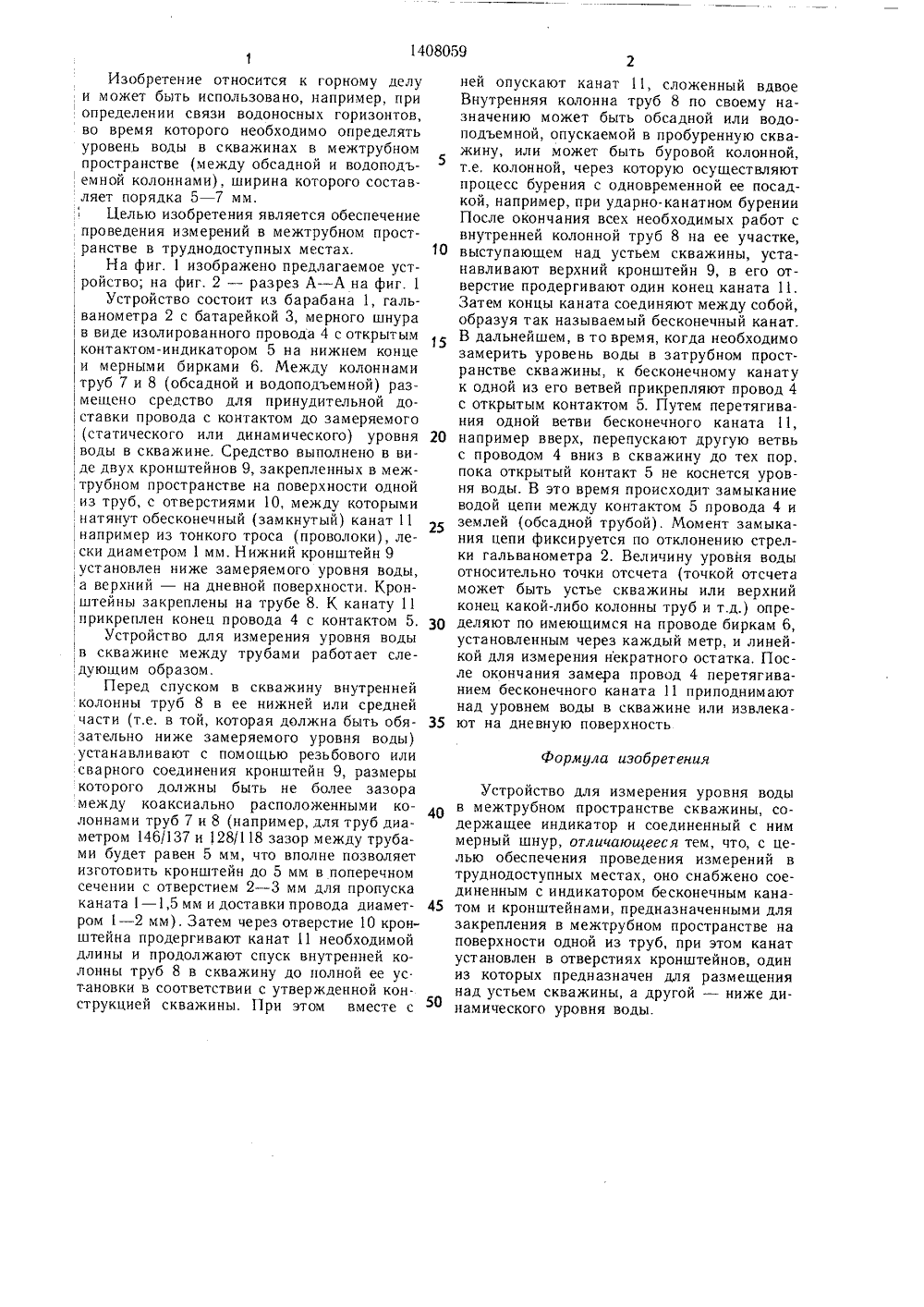

Текст
СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 бВ 4 Е 21 В 4704 ЕНИ ВТОРСКОМУ СВИ роектно-изыскательскииельский институт ГидЖука ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ПИСАНИЕ ИЗ(54) УСТРОЙСТВУРОВНЯ ВОДЫ ВСТРАНСТВЕ СКВА(57) Изобретение оти м.б. использовановодоносных горизонтобеспечение проведетрубном пространст етельство СССР В 47/04, 1973. ельство СССР В 4704, 1981, О ДЛЯ ИЗМЕРЕНИЯМЕЖТРУБНОМ ПРОЖИНЫ носится к горному делу для определения связи ов. Цель изобретения - ния измерений в межве в труднодосту пных,801408059 местах. Устр-во содержит контакт-индикатор 5, соединенный с ним мерный шнур, беск.,- нечный канат 11 и два кронштейна 9, закрепленные в межтрубном пространстве на во. верхности трубы 8. Канат 11 установлен в отверстиях 10 кронштейнов 9, один нз которых размещен над устьем скважины, другой - ниже динамического уровня воды, С эсдиняют концы канатов между собой, образуя бесконечный канат. В дальнейшем к одной из ветвей прикрепляют другую ветвь с проводом 4 с открытым контактом-индикатором 5 путем перетягивания одной ветви бесконечного каната, например, вверх перепускают другую ветвь с проводом 4 вниз в ск 1 оажину до тех пор, пока открытый контакт-индикатор 5 не коснется уровня воды. В это ж время водой замыкается цепь, этот момент фиксируется я считается чача:1 отт отсчета (Д уровня жидкости. 2 ил.С."4550 Изобретение относится к горному делу и может быть использовано, например, приопределении связи водоносных горизонтов, во время которого необходимо определять уровень воды в скважинах в межтрубном пространстве (между обсадной и водоподь емной колоннами), ширина которого составляет порядка 5 - 7 мм.Целью изобретения является обеспечение проведения измерений в межтрубном пространстве в труднодоступных местах.На фиг. 1 изображено предлагаемое уст ройство; на фиг. 2 - разрез А - А на фиг. 1Устройство состоит из барабана 1, галь ванометра 2 с батарейкой 3, мерного шнура в виде изолированного провода 4 с открытым контактом-индикатором 5 на нижнем конце и мерными бирками 6. Между колоннами труб 7 и 8 (обсадной и водоподъемной) размещено средство для принудительной доставки провода с контактом до замеряемого(статического или динамического) уровняводы в скважине. Средство выполнено в виде двух кронштейнов 9, закрепленных в меж, трубном пространстве на поверхности одной из труб, с отверстиями 10, между которыми натянут обесконечный (замкнутый) канат 11 ,например из тонкого троса (проволоки), ле, ски диаметром 1 мм, Нижний кронштейн 9 установлен ниже замеряемого уровня воды,а верхний - на дневной поверхности. Кронштейны закреплены на трубе 8. К канату 11 прикреплен конец провода 4 с контактом 5,Устройство для измерения уровня воды ,в скважине между трубами работает следующим образом.Перед спуском в скважину внутренней колонны труб 8 в ее нижней или средней части (т.е. в той, которая должна быть обязательно ниже замеряемого уровня воды) устанавливают с помощью резьбового или сварного соединения кронштейн 9, размеры которого должны быть не более зазора между коаксиально расположенными колоннами труб 7 и 8 (например, для труб диаметром 146/137 и 128/118 зазор между трубами будет равен 5 мм, что вполне позволяет изготовить кронштейн до 5 мм в поперечном сечении с отверстием 2 - 3 мм для пропуска каната 1 - 1,5 мм и доставки провода диаметром 1 - 2 мм). Затем через отверстие 10 кронштейна продергивают канат 11 необходимой длины и продолжают спуск внутренней колонны труб 8 в скважину до полной ее ус тановки в соответствии с утвержденной конструкцией скважины. При этом вместе с 5 10 15 20 25 30 35 40 ней опускают канат 11, сложенный вдвое Внутренняя колонна труб 8 по своему назначению может быть обсадной или водо- подъемной, опускаемой в пробуренную скважину, или может быть буровой колонной, т.е, колонной, через которую осуществляют процесс бурения с одновременной ее посадкой, например, при ударно-канатном бурении После окончания всех необходимых работ с внутренней колонной труб 8 на ее участке, выступающем над устьем скважины, устанавливают верхний кронштейн 9, в его отверстие продергивают один конец каната 11. Затем концы каната соединяют между собой, образуя так называемый бесконечный канат. В дальнейшем, в то время, когда необходимо замерить уровень воды в затрубном пространстве скважины, к бесконечному канату к одной из его ветвей прикрепляют провод 4 с открытым контактом 5. Путем перетягивания одной ветви бесконечного каната 11, например вверх, перепускают другую ветвь с проводом 4 вниз в скважину до тех пор, пока открытый контакт 5 не коснется уровня воды. В это время происходит замыкание водой цепи между контактом 5 провода 4 и землей (обсадной трубой). Момент замыкания цепи фиксируется по отклонению стрелки гальванометра 2. Величину уровня воды относительно точки отсчета (точкой отсчета может быть устье скважины или верхний конец какой-либо колонны труб и т,д.) определяют по имеющимся на проводе биркам 6, установленным через каждый метр, и линейкой для измерения некратного остатка, После окончания замера провод 4 перетягиванием бесконечного каната 11 приподнимают над уровнем воды в скважине или извлекают на дневную поверхностьФормула изобретенияУстройство для измерения уровня воды в межтрубном пространстве скважины, содержащее индикатор и соединенный с ним мерный шнур, отличающееся тем, что, с целью обеспечения проведения измерений в труднодоступных местах, оно снабжено соединенным с индикатором бесконечным канатом и кронштейнами, предназначенными для закрепления в межтрубном пространстве на поверхности одной из труб, при этом канат установлен в отверстиях кронштейнов, один из которых предназначен для размещения над устьем скважины, а другой - ниже динамического уровня воды.1408059 А-А тель В. Верес ет икова арственно 3035, Мо но-полигр Производст Редактор В. БугЗаказ 3281/33ВНИИПИ Госу Состави Техред И.Тираж 53 го комитета СССР по д сква, Ж - 35, Раушска афическое предприятие,Корректор В. БутягаПодписноелам изобретений и открытийя наб., д. 4,5г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
4123611, 18.07.1986
ВСЕСОЮЗНЫЙ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЙ И НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "ГИДРОПРОЕКТ" ИМ. С. Я. ЖУКА
ГОЛЬЦОВ СТАНИСЛАВ НИКОЛАЕВИЧ
МПК / Метки
МПК: E21B 47/04
Метки: воды, межтрубном, пространстве, скважины, уровня
Опубликовано: 07.07.1988
