Охлаждаемая лопатка газовой турбины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. Охлаждаемая лопатка газовой турбины, содержащая полое перо с поперечными ребрами, размещенными на внутренней поверхности корыта и спинки, контактирующий с ребрами дефлектор и поперечные перемычки, расположенные в зоне выходной кромки пера, отличающаяся тем, что, с целью повышения надежности и эффективности процесса охлаждения при использовании в качестве охладителя двухфазной смеси, дефлектор снабжен продольными перегородками, размещенными в полости дефлектора и изогнутыми к его входной кромке.
2. Лопатка по п.1, отличающаяся тем, что в перегородках выполнены отверстия.
3. Лопатка по п.1, отличающаяся тем, что ребра со стороны спинки расположены к оси пера под углом, вершина которого обращена к корню пера, а со стороны корыта в противоположную сторону.
4. Лопатка по п.1, отличающаяся тем, что перемычки расположены к выходной кромке пера под углом, вершина которого обращена к корню пера.
Описание
Целью изобретения является повышение надежности и эффективности охлаждения при использовании в качестве охладителя двухфазной смеси путем обеспечения равномерного распределения охладителя по высоте лопатки, сепарации жидкой фазы двухфазной смеси в пере лопатки.

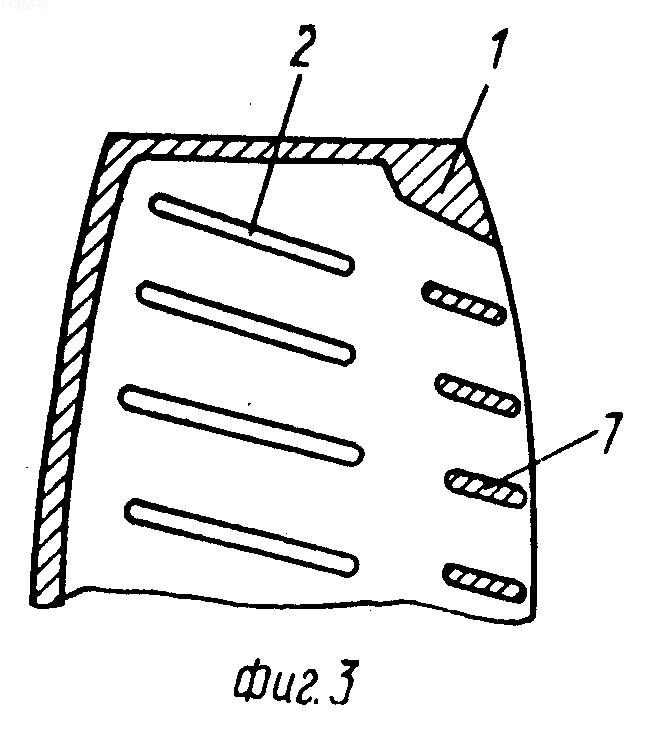

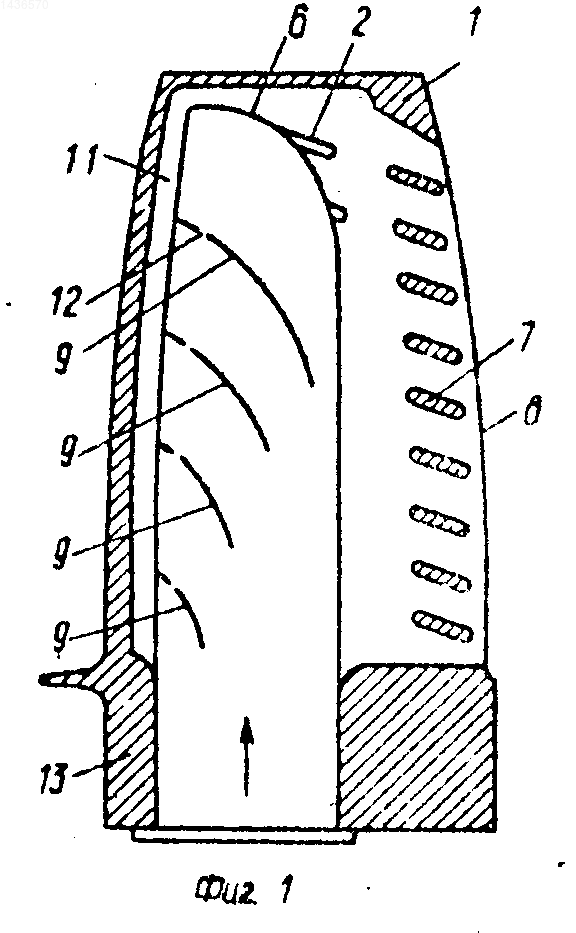

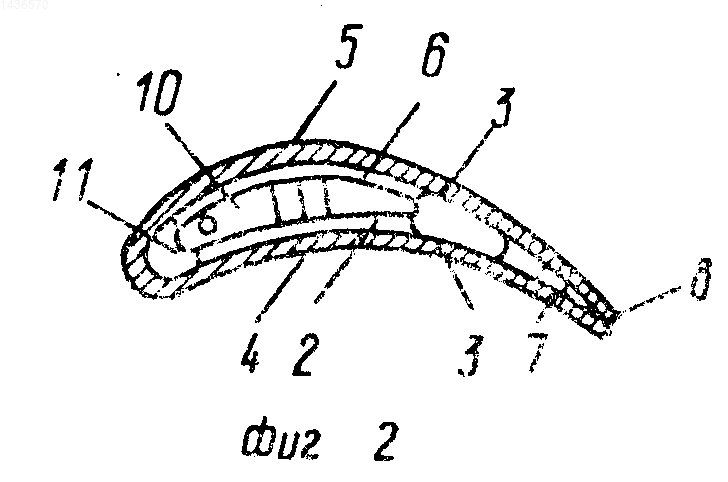

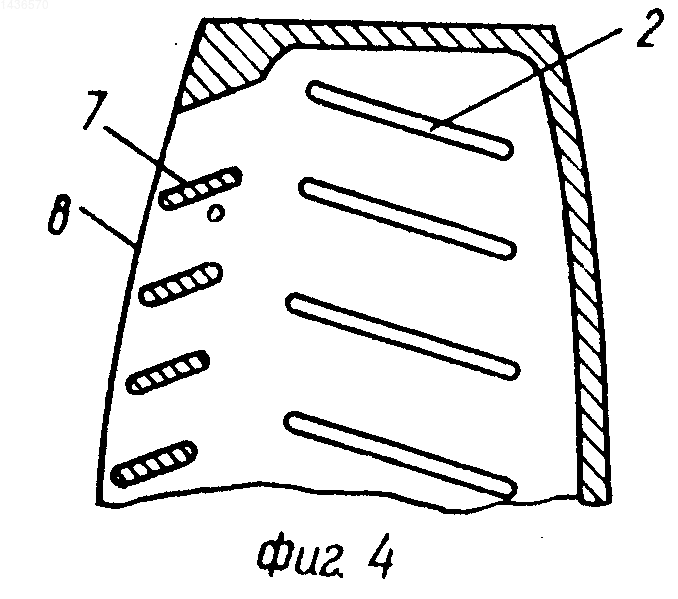

На фиг. 1 показана лопатка, продольное сечение; на фиг. 2 то же, поперечное сечение; на фиг. 3 вид на внутреннюю поверхность спинки лопатки; на фиг. 4 вид на внутреннюю поверхность корыта лопатки.
Охлаждаемая лопатка газовой турбины содержит полое перо 1 с поперечными ребрами 2, размещенными на внутренней поверхности 3 корыта 4 и спинки 5, контактирующий с ребрами 2 дефлектор 6 и поперечные перемычки 7, расположенные в зоне выходной кромки 8 пера 1. Дефлектор 6 снабжен продольными перегородками 9, размещенными в полости 10 дефлектора 6 и изогнутыми к его входной кромке 11. В перегородках 9 выполнены отверстия 12. Ребра 2 со стороны спинки 5 расположены к оси пера 1 под углом, вершина которого обращена к корню 13 пера 1, а со стороны корыта 4 в противоположную сторону. Перемычки 7 расположены к выходной кромке 8 пера 1 под углом, вершина которого обращена к корню 13 пера 1.
При работе турбины охлаждающая двухфазная смесь подается в полость 10 дефлектора 6, вытекает через его входную кромку 11, протекает между ребрами 2 корыта 4 и спинки 5 пера 1, дефлектором 6, охлаждает перо 1 и выбрасывается из лопатки в проточную часть турбины.
Изобретение м. б. использовано в турбинах авиационных двигателей. Цель изобретения - повышение надежности и эффективности охлаждения при использовании в качестве охладителя двухфазной смеси. Лопатка содержит полое перо с поперечными ребрами 2, размещенное на внутренней поверхности 3 корыта 4 и спинки 5, дефлектор 6 и поперечные перемычки 7. Дефлектор 6 снабжен продольными перегородками, размещенными в полости 10 дефлектора и изогнутыми к его входной кромке 11. Такая конструкция лопатки обеспечивает равномерное распределение охладителя по ее высоте, сепарацию жидкой фазы двухфазной смеси в пере лопатки. Охлаждающая смесь подается в полость 10 дефлектора, вытекает через кромку 11, протекает между ребрами 2 корыта 4 и спинки 5 пера, дефлектором 6, охлаждающая перо. В перегородках м.б. выполнены отверстия. Ребра 2 со стороны спинки 5 м.б. расположены к оси пера под углом, вершина которого обращена к корню пера, а со стороны корыта 4 - в противоположную сторону. Перемычки 7 расположены к выходной кромке 8 пера 1 под углом, вершина которого обращена к корню 13 пера 1. 3 з.п. ф-лы, 4 ил.
Рисунки
Заявка
4073682/06, 02.06.1986
Уфимский авиационный институт им. Серго Орджоникидзе, Уфимское конструкторское бюро машиностроения
Искаков К. М, Рыжов А. А, Трушин О. В, Шаталов Ю. С
МПК / Метки
МПК: F01D 5/18
Метки: газовой, лопатка, охлаждаемая, турбины
Опубликовано: 20.12.1996
