Способ разведки геологической структуры при создании подземного хранилища

СПОСОБ РАЗВЕДКИ ГЕОЛОГИЧЕСКОЙ СТРУКТУРЫ ПРИ СОЗДАНИИ ПОДЗЕМНОГО ХРАНИЛИЩА, включающий выделение водоносного пласта в пределах структуры, осложненной локальными поднятиями, и определение параметров залегания водоносного пласта путем бурения структурных и разведочных скважин соответственно на маркирующий горизонт и водоносный пласт, отличающийся тем, что, с целью снижения затрат и сокращения сроков разведки структуры, приуроченной к геологической провинции платформенного типа, на первом поднятии производят разведочное бурение в своде и на крыльях структуры, а на втором поднятии бурят одну разведочную скважину в своде, измеряют глубину залегания кровли водоносного пласта и маркирующего горизонта, а в качестве параметров залегания определяют глубину залегания кровли водоносного пласта в точках структуры из соотношения
H_2j= H_2св+ (h_2j-h_2св)
где H_1св, H_2св - соответственно глубинызалегания кровли водоносного пласта в сводах первого и второго локальных поднятий, м;
H_1i, h_1i, h_1св - соответственно глубины залегания i-х точек кровли водоносного пласта и маркирующего горизонта на крыльях структуры и своде первого поднятия, м;
h_2i, h_2св - соответственно глубины залегания j-х точек маркирующего горизонта на крыльях структуры и своде второго поднятия, м.

Изобретение относится к газовой промышленности и может быть использовано при сооружении подземных газохранилищ в водоносных пластах.
Целью изобретения является снижение затрат и сокращение сроков разведки структуры, приуроченной к геологической провинции платформенного типа.

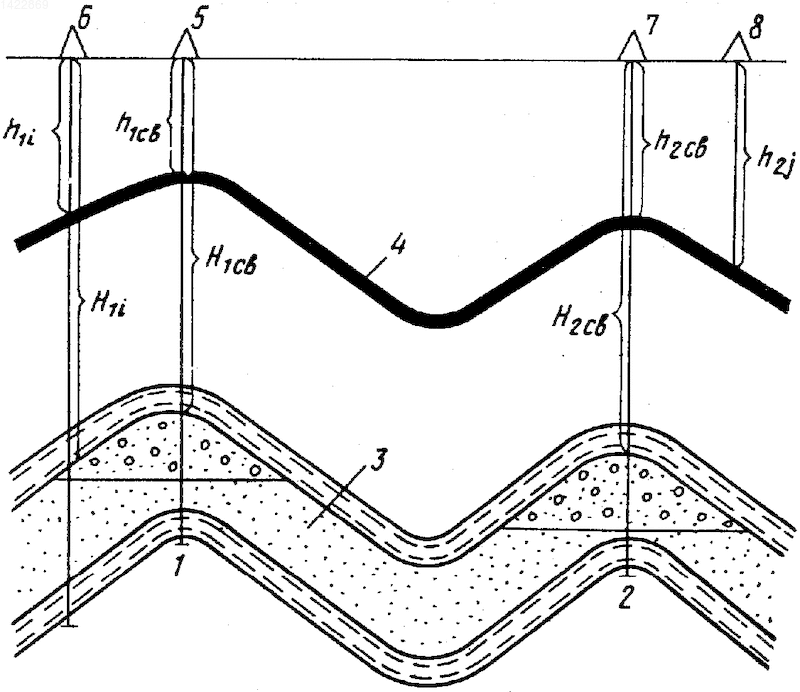

Способ разведки структуры при создании подземного газохранилища в водоносном пласте поясняется чертежом, где имеются локальные поднятия 1 и 2, выделенные в пределах единой структуры геологической провинции платформенного типа, водоносный пласт 3, выделенный в пределах всей структуры, маркирующий горизонт 4, расположенный выше водоносного пласта, разведочные (глубокие) скважины 5, пробуренные в своде первого поднятия, разведочные (глубокие) скважины 6, пробуренные на крыльях структуры, разведочная (глубокая) скважина 7, пробуренная в своде второго поднятия, структурные скважины 8, пробуренные на маркирующий горизонт.
Способ осуществляют следующим образом.
В пределах выбранной структуры геологической провинции платформенного типа выделяют, например, два локальных поднятия 1 и 2 по данным бурения структурных скважин 8 на маркирующий горизонт 4. Далее на первом поднятии осуществляют бурение разведочных скважин 5 только в своде и на крыльях структуры и измеряют глубины залегания маркирующего горизонта и кровли водоносного пласта 3, в котором создается подземное хранилище газа. На втором поднятии бурят одну разведочную (глубокую) скважину 7 в своде и измеряют глубину залегания кровли водоносного пласта и маркирующего горизонта, причем необходимость бурения в своде второго поднятия больше одной разведочной (глубокой) скважины отпадает, так как площадь свода составляет несколько квадратных километров. На этой площади расстояние между маркирующим горизонтом и кровлей пласта меняется слабо. Возможная ошибка измерения в своде второго поднятия расстояния между маркирующим горизонтом и кровлей водоносного пласта постоянная, а при построении структурной карты по кровле водоносного пласта с последующим определением объема ловушки газа второго поднятия эта ошибка исключается.
Затем в водоносный пласт закачивают расчетный объем газа, исходя из объема ловушек первого и второго поднятий структуры.
Глубину залегания кровли водоносного пласта в j-х точках второго поднятия определяют следующим образом.
На первом поднятии при бурении в своде разведочных (глубоких) скважин и на крыльях структуры разведочных (глубоких) скважин измеряют глубины Н_1cв, H_1i, h_1cв, h_1i.
На втором поднятии при бурении одной разведочной (глубокой) скважины в своде измеряют глубины H_2cв и h_2cв. При структурном бурении на маркирующий горизонт определяют для второго поднятия глубину h_2j и рассчитывают глубину залегания кровли водоносного пласта в j-х точках из соотношения H_2j= H_2св+ (h_2j-h_2св) где H_1cв, H_2cв - соответственно глубины залегания кровли водоносного пласта в сводах первого и второго локальных поднятий, м;
Н_1i, h_1i, h_1cв - соответственно глубины залегания i-х точек кровли водоносного пласта и маркирующего горизонта на крыльях структуры и своде первого поднятия, м;
h_2j, h_2cв - соответственно глубины залегания j-х точек маркирующего горизонта на крыльях структуры и своде второго поднятия, м. (56) Авторское свидетельство СССР N 103271, кл. Е 21 В 43/00, 1982.
Лоджевский И. Г. Некоторые вопросы методики поисково-разведочных работ, связанных с подземным хранением газа. - Труды СГПК. Вып. 3, М. , 1962, с. 35-46.
Изобретение относится к газовой промышленности и может быть использовано при сооружении подземных газохранилищ в водоносных пластах. Цель - снижение затрат и сокращение сроков разведки структуры, приуроченной к геологической провинции платформенного типа. Способ разведки геологической структуры при создании подземного газохранилища включает два локальных поднятия для выделения водоносного пласта (ВНП) в пределах структуры. На первом поднятии производят разведочное бурение в своде и на крыльях структуры. На втором поднятии бурят одну разведочную скважину в своде, измеряют глубину залегания кровли ВНП и маркирующего горизонта. Определяют параметры залегания ВНП в пределах структуры. В качестве параметров залегания определяют глубину залегания кровли ВНП в точках структуры из соотношения H_ij=H_2св+H_1i-H_2св/h_1i-h_1св(h_2j-h_2св), где H_1св, H_2св - соответственно глубины залегания кровли водоносного пласта в сводах первого и второго локальных поднятий, м; H_1i h_1i и h_1св - соответственно глубины залегания i-х точек кровли ВНП и маркирующего горизонта на крыльях структуры и своде первого поднятия, м; h_2i h_2св - соответственно глубины залегания j-х точек маркирующего горизонта на крыльях структуры и своде второго поднятия, м. 1 ил.
