Вихревая топка
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1394853
Авторы: Воротников, Маняхин, Распутин, Сухинин
Формула
Вихревая топка, содержащая камеру сгорания с холодной воронкой, горелки, размещенные на фронтовой стенке наклонно вниз, и сопла вторичного воздуха, установленные в устье холодной воронки вдоль ее фронтового ската, отличающаяся тем, что, с целью повышения экономичности путем снижения недожога, фронтовой скат холодной воронки снабжен наклоненными к нему желобами, каждый из которых размещен в одной вертикальной плоскости со своей горелкой, причем сопла вторичного воздуха подключены к нижнему торцу соответствующего желоба и имеют в местах подсоединения к нему одинаковые с ним поперечные размеры.
Описание
Целью изобретения является повышение экономичности путем снижения недожога.

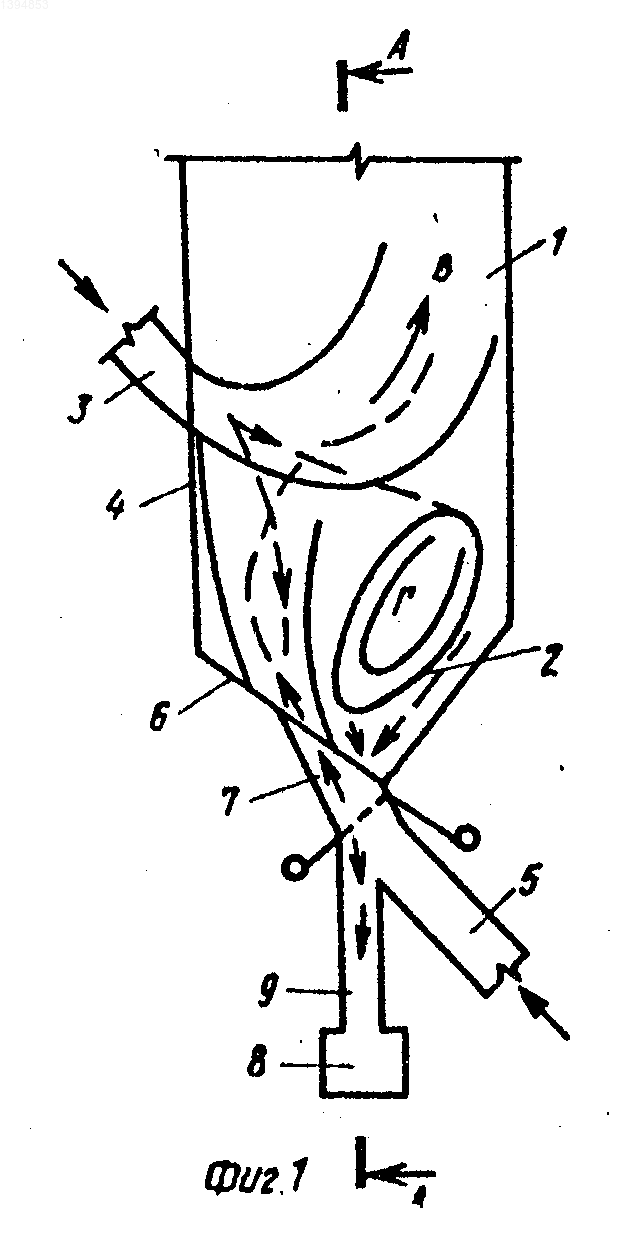

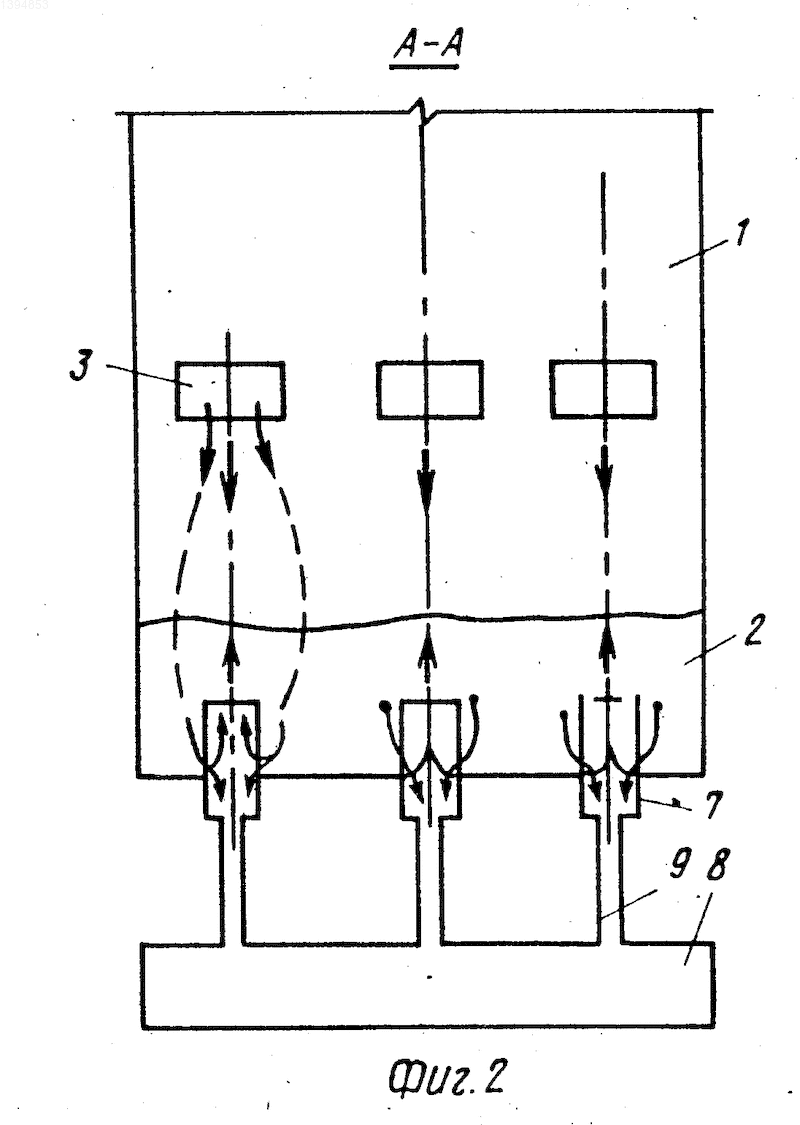

На фиг. 1 изображена вихревая топка, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1.
Вихревая топка содержит камеру 1 сгорания с холодной воронкой 2, горелки 3, размещенные на фронтовой стенке 4 наклонно вниз, и сопла 5 вторичного воздуха, установленные в устье холодной воронки 2 вдоль ее фронтового ската 6. Фронтовой скат 6 холодной воронки 2 снабжен наклонными к нему желобами 7, каждый из которых размещен в одной вертикальной плоскости со своей горелкой 3. Сопла 5 вторичного воздуха подключены к нижнему торцу соответствующего желоба 7 и имеют в местах подсоединения к нему одинаковые с ним поперечные размеры. Под холодной воронкой 2 размещен шлаковый комод 8, присоединенный патрубками 9 к соплу 5 в месте его стыковки с желобом 7.
Вихревая топка работает следующим образом.
Топливовоздушный поток, выходящий из горелки 3, воспламенившийся за счет тепла продуктов сгорания и горящих частиц топлива, подходящих к устью горелки 3, достигнув стенки, противолежащей фронтовой стенке 4, совершает поворот и направляется в верхнюю прямоточную зону камеры 1. Мелкие частицы движутся и сгорают в этом потоке, а крупные сепарируются в нижнюю вихревую зону камеры, скатываются по скатам холодной воронки 2 вместе с кусками металла и шлака в желоб 7, попадая сверху на струю вторичного воздуха, подаваемого из сопел 5 в желоб 7. Поток воздуха увлекает частицы топлива по желобу 7 ската 6 холодной воронки 2 и вносит их в камеру 1 в направлении под горелку 3, вовлекая их в многократную циркуляцию в вихревой зоне, где они выгорают до определенного размера, а затем выносятся в верхнюю часть камеры 1 сгорания, где и догорают.
Куски шлака и металла, имеющие большую массу, не в состоянии транспортироваться потоком воздуха, пересекают его, оседают на нижнюю грань желоба 7 и по патрубку 9 попадают в шлаковый комод 8.
Изобретение м. б. использовано на тепловых электростанциях и позволяет повысить экономичность топки путем снижения недожога. Желоба 7, каждый из которых размещен в одной вертикальной плоскости со своей горелкой 3, установлены с наклоном к фронтовому скату 6 холодной воронки 2. Сопла 5 вторичного воздуха подключены к нижнему торцу соответствующего желоба и имеют в местах подсоединения к нему одинаковые с ним поперечные размеры. Поток воздуха, подаваемого из сопел, увлекает частицы топлива с кусками металла и шлака по желобу и вносит их в камеру 1 в направлении под горелку, вовлекая их в многократную циркуляцию в вихревой зоне, где они выгорают до определенного размера, а затем выносятся в верхнюю часть камеры, где и догорают. 2 ил.
Рисунки
Заявка
4089251/06, 15.07.1986
Дальневосточный политехнический институт им. В. В. Куйбышева
Распутин О. В, Воротников Е. Г, Сухинин В. И, Маняхин Ю. И
МПК / Метки
МПК: F23C 5/24
Опубликовано: 10.01.1997
