Устройство для задержки информации
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ ЗАДЕРЖКИ ИНФОРМАЦИИ, содержащее последовательно соединенные элементы памяти, генератор тактовых импульсов, первый выход которого соединен с управляющими входами четных элементов памяти, второй выход генератора тактовых импульсов соединен с управляющими входами нечетных элементов памяти, отличающееся тем, что, с целью повышения точности устройства и расширения его динамического диапазона, в него введены усилители, формирователь напряжения и выпрямитель, вход которого соединен с выходом первого усилителя и с информационным входом первого элемента памяти, информационный вход первого усилителя является входом устройства, выход выпрямителя соединен с управляющим входом второго усилителя и с входом формирователя напряжения, выход которого соединен с управляющим входом первого усилителя, выход последнего элемента памяти соединен с информационным входом второго усилителя, выход которого является выходом устройства.
Описание
Целью изобретения является повышение точности устройства и расширение его динамического диапазона.

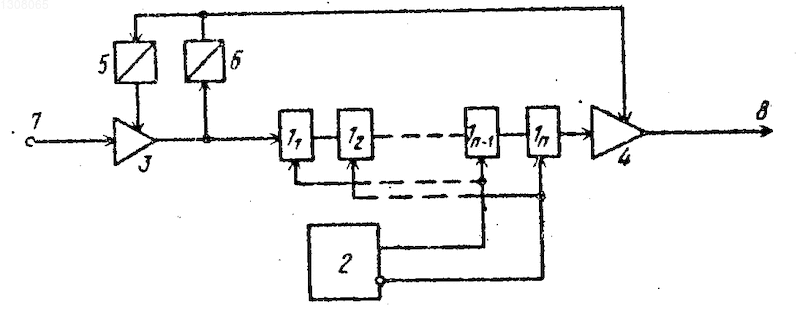

На чертеже приведена функциональная схема предложенного устройства. Устройство содержит элементы памяти 11-1n, генератор 2 тактовых импульсов, усилители 3 и 4, формирователь 5 напряжения, выпрямитель 6, вход 7 и выход 8.
Устройство работает следующим образом.
Переменная составляющая сигнала, проходя через усилитель 3, меняет свою амплитуду пропорционально его коэффициенту усиления К. Выпрямитель 6 преобразует амплитуду переменной составляющей в постоянное напряжение, которое, пройдя через формирователь 5 напряжения, регулирует коэффициент К усиления усилителя 3. Для нормального функционирования устройства регулировочную характеристику следует выбирать так, чтобы регулирование происходило вблизи максимальных допустимых амплитуд элементов 1 памяти. Поэтому при любых амплитудах входных сигналов сигнал на входе элементов памяти 11-1n близок к максимально допустимому. Усилитель 4 восстанавливает амплитуду переменной составляющей до уровня входного сигнала. Естественно, что постоянная времени выпрямителя 6 должна быть больше максимального времени задержки всей линии с тем, чтобы изменение коэффициента усиления за время прохождения сигнала по линии было незначительным.
Предложенное устройство по сравнению с прототипом позволяет максимально использовать его динамическую характеристику, что повышает точность передачи входного сигнала через последовательно соединенные элементы памяти.
Изобретение относится к вычислительной технике, в частности к запоминающим устройствам, и может быть использовано в корректирующих устройствах для автоматизации технологических процессов. Цель изобретения - повышение точности и расширение его динамического диапазона. Поставленная цель достигается за счет введения усилителей, формирователя напряжения, выпрямителя, что позволяет повысить точность передачи амплитуды входного сигнала и расширить динамический диапазон устройства. Кроме того, данное изобретение повышает выход годной продукции и ее качество. 1 ил.
