Устройство для задержки информации
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ ЗАДЕРЖКИ ИНФОРМАЦИИ, содержащее последовательно соединенные элементы памяти, генератор тактовых импульсов, выходы которого соединены с управляющими входами элементов памяти, отличающееся тем, что, с целью повышения точности, в него введены интегратор и сумматоры, первый вход первого из которых является входом устройства, выход первого сумматора соединен с информационным входом первого элемента памяти и с входом интегратора, выход которого соединен с вторым входом первого сумматора и с первым входом второго сумматора, выход последнего элемента памяти соединен с вторым входом второго сумматора, выход которого является выходом устройства.
Описание
Целью изобретения является повышение точности устройства.

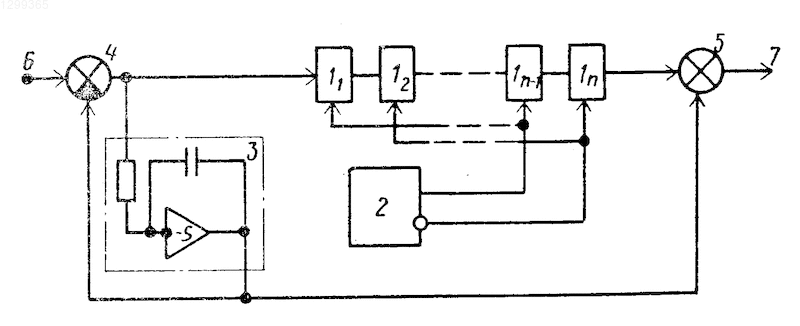

На чертеже изображена функциональная схема предложенного устройства.
Оно содержит элементы памяти 1, генератор 2 тактовых импульсов, интегратор 3, сумматоры 4 и 5, вход 6 и выход 7.
Устройство работает следующим образом.
Сигнал с входной клеммы 6 интегрируется интегратором 3 и в случае наличия на выходе сумматора 4 постоянной составляющей подается на вычитающий вход сумматора 4, компенсируя его. При этом постоянная составляющая сигнала, поступающая на вход первого элемента 1 памяти, отсутствует. В свою очередь, она подается на суммирующий вход сумматора 5. При этом сигнал на выходе 7 устройства вновь обретает свою постоянную составляющую. Условием безошибочной работы устройства является превышение постоянной времени интегратора 3 максимальной задержки устройства. При этом в течение цикла задержки постоянная составляющая, подаваемая на сумматоры 4 и 5 с интегратора 3, практически не изменяется.
Таким образом, постоянная составляющая сигнала минует последовательно соединенные элементы памяти, что сужает динамический диапазон сигнала пропускаемого элемента и, следовательно, повышает точность их работы.
Изобретение относится к вычислительной технике, в частности к запоминающим устройствам, и может быть использовано в корректирующих устройствах автоматизации технологических процессов. Цель изобретения - повышение точности линии задержки - достигается тем, что в линию задержки, содержащую последовательно соединенные элементы 1 памяти, управляющие выходы которых соединены с выходами генератора 2 тактовых импульсов, введены интегратор 3 и сумматоры 4 и 5, выход первого из которых соединен с информационным входом первого элемента памяти, выход второго сумматора 5 является выходом устройства, его информационный вход соединен с выходом последнего элемента памяти, выход интегратора 3 соединен с управляющими входами сумматоров 4 и 5, вход интегратора 3 соединен с выходом сумматора 4, информационный вход которого является входом устройства. 1 ил.
Рисунки
Заявка
3855265/24, 13.02.1985
Майоров Л. Н, Попов А. Н, Плешков Ю. М
МПК / Метки
МПК: G11C 21/00, G11C 27/00
Метки: задержки, информации
Опубликовано: 15.11.1994
Код ссылки
<a href="https://patents.su/0-1299365-ustrojjstvo-dlya-zaderzhki-informacii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для задержки информации</a>
