Керамический электропроводящий материал
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Керамический электропроводящий материал, включающий диоксид циркония, оксид индия и оксид редкоземельного элемента, отличающийся тем, что, с целью увеличения электропроводности материала и расширения рабочего интервала в области низких температур, он в качестве оксида редкоземельного элемента содержит оксид неодима при следующем соотношении компонентов, мол.
Диоксид циркония 40 60
Оксид индия 30 40
Оксид неодима 10 30
Описание
Целью изобретения является увеличение электропроводности материала и расширение рабочего интервала в области низких температур.
Образцы были получены методом спекания исходных оксидов. Рассчитанные навески оксидов перемешивают с небольшим количеством дистиллированной воды, высушивают, затем прессуют таблетки на связке из полихлорвинилового спирта и обжигают при 1800 К (2 ч) с последующей закалкой на воздухе.
Проводимость измеряли как двух-, так и четырехэлектродным методом на постоянном токе при нагреве в воздушной среде в диапазоне температур 300 - 1600 К.

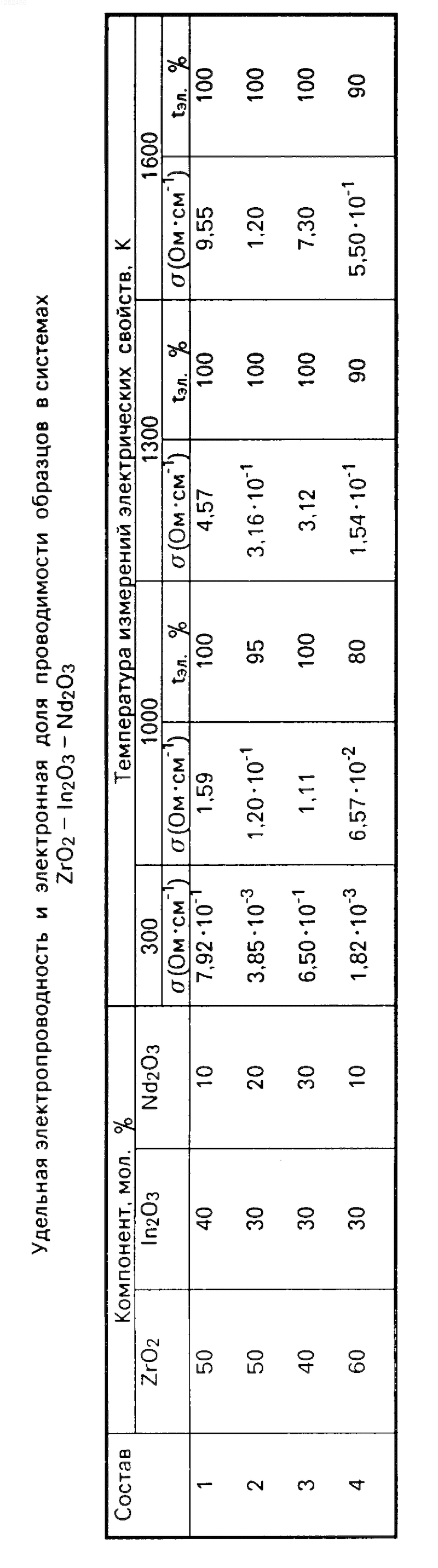

В таблице приведены конкретные составы и свойства получаемого электропроводного материала.
Изобретение относится к керамическим электропроводным материалам, которые имеют высокую удельную электропроводность и могут быть использованы в качестве токовыводов электродной керамики магнито-гидромеханических генераторов. С целью увеличения электропроводности керамический электропроводный материал содержит, мол.%: диоксид циркония 40 - 60, оксид индия 30 - 40, оксид неодима 10 - 30. Удельная электропроводность материала при t=300 K - (1,82
10-3 - 7,92 10-1) Ом см-1, при t=1000 K - (6,57 10-2 - 1,59) Ом cм-1, при t=1300 K (1,54 10-1 - 4,57) Ом cм-1, при t=1600 K (5,50 10-1 - 9,55) Ом cм-1. Электронная доля проводимости составляет 80 - 100%. 1 табл. Рисунки
Заявка
3769747/33, 05.07.1984
Институт химии силикатов им. И. В. Гребенщикова
Тихонов П. А, Морозова Л. В, Попов В. П, Глушкова В. Б
МПК / Метки
МПК: C04B 35/48
Метки: керамический, материал, электропроводящий
Опубликовано: 10.11.1996
Код ссылки
<a href="https://patents.su/0-1282466-keramicheskijj-ehlektroprovodyashhijj-material.html" target="_blank" rel="follow" title="База патентов СССР">Керамический электропроводящий материал</a>
Сушилка для тканьевых материалов с применением в качестве обогревателей сушильных барабанов, батарей, змеевиков или плит
Номер патента: 19536
Опубликовано: 28.02.1931
Автор: Антонов
МПК: F26B 13/08, F26B 25/06
Метки: барабанов, батарей, змеевиков, качестве, обогревателей, плит, применением, сушилка, сушильных, тканьевых
...фиг, 1 схематически изоб-ражает вертикальный разрез сушилки, , фиг. 2 - план ее.Сушилка состоит из двух кожухов А , ВСД и НМРО и сушильных барабанов 1.Четыре внешние стенки кожуха АВСД ие доходят до свеса крыши, а четыре внутренние стенки кожуха НМРО, начи- ,". ясь от крыши ограждений, недоходят о пола. Получается так, будто в коробку АВСД опрокинута дном кверху коробка МНОР, меньшая по размеру внешней коробки. Между наружными внутренними стенками образуется воз. душная прослойка определенной ширины, Воздух, отсасываемый по трубе В, для того, чтобы попасть под барабаны, должен пройти путь, указанный на чер.М. Е. теже стрелками, при чем воздух этот проходя между двумя стенками, подогревается,Высушиваемый материал поступает на барабаны и...
Способ определения температур структурных переходов в материалах
Номер патента: 873082
Опубликовано: 15.10.1981
Авторы: Балашов, Моисеев, Розиноер, Шеин, Шутилин
МПК: G01N 25/02
Метки: материалах, переходов, структурных, температур
...1, разрез А-А) имеет электрическиевыводы 4 для подвода напряжения питания., Узел 5 служит для пьезоэлектрическогораскачивания и фиксирования затухания механических колебаний образца. Измерительная система из узлов 1-5 помещена в термокриокамеру б. С помощью электронного блока 7 через узел 5 осуществляется раскачка образца 1, основы 2, и замеряются механические потери в них.При работе через основу 2 пропускают электрический ток н одновременно с помощью блока 7 и узла 5 возбуждают механические колебания в образ- о це 1 и соединенной с ним основой 2. Затем убирают раскачивающеЕ напряжение и образец 1 с основой 2 соверШают затухающие колебания, которые Фиксируются узлом 5 и блоком 7. Ме ханические потери в колеблющейся системе 1-2...
Акустоэмиссионный способ контроля качества материалов на наличие зародышей химического разложения
Номер патента: 1716427
Опубликовано: 28.02.1992
Автор: Сакиев
МПК: G01N 29/14
Метки: акустоэмиссионный, зародышей, качества, наличие, разложения, химического
...субмикро- и микротрещин, которые предшествуют образованию зародышей химического разложения. Данные дефекты образуются на ранней стадии,разложения вследствие образования локальных областей в материале с повышенным механическим напряжением, возникающим 10 15 20 ЗО 35 40 45 50 55 в результате образования и выделения продуктов разложения.Поскольку в материале, который берется за эталон, зародыши разложения отсутствуют, а на их образование необходимо затратить дополнительную энергию, то при постоянной скорости. нагрева зто проявляется в том, что температура разложения эталонного образца выше по сравнению с образцами, уже имеющими зародыши разложения, иде этот процесс уже начался, Начальная температура разложения материала при...
Сигнальный прибор для указания повышения температуры материалов, сложенных в кучах или штабелях
Номер патента: 32962
Опубликовано: 31.10.1933
Автор: Сац
МПК: G01K 11/06, G01K 13/10
Метки: кучах, повышения, прибор, сигнальный, сложенных, температуры, указания, штабелях
...указанного сигнального прибора; 1) необходимость иметь отдельную связь с сигнальным для каждого из плавящихся материалов; 2) возможность получать сигналы о тепловых процессах, происходящих лишь на одной ойреде. .ленной глубине.На чертеже фиг. 1 изображает вид сигнального прибора сверху; фиг, 2 - его вид сбоку с частичным разрезом по ДЖ фиг, 3; фиг. 3 - разрез по АЬ фиг, 2; фиг. 4 - разрез ло В 7 фиг. 2,Вдоль трубы 1 из теплового изолятора установлены на равных друг от друга расстояниях несколько металлических башмаков 2, 2, в углублении которых заложены шашки 3, 4, 5 из различных легкоплавких материалов, причем температура плавления материалов отдельных шашек возрастает с глубиной помещения последних в трубе. На верхние шашки 3...
Способ оценки качества грунтов, извести и т. п. материалов (марка грунта или сортность извести)
Номер патента: 101962
Опубликовано: 01.01.1955
Автор: Рябов
МПК: C04B 2/00, E02D 1/00, G01N 33/38
Метки: грунта, грунтов, извести, качества, марка, оценки, сортность
...оценить водопотребность, например, испытуемого песка, как наполнптел 11 бетона, по сравнению с водопотреоностьго эталонного песка например, песка Вольского месторождения,Для определеггия относительной водопотребностп испытуемого пеги берут двеодинаковые порции цемента, прп 11 еп 1 ивают к ним одинаковые количества пескав одном случае испытуемого. и в другом - эталонного, н 11 прпмс р, пескаВольского .;1 есторождепп 11, и 1 равнпва 1 отпластпчность обр 11 зцов, ппрелеляему 1 о порастека 1 ппо кону; ов на впбрпрунпцемстолике.Уравнивание пластичности производятподмсшпванпем к образцам контролируемого количества воды, После достиженияодинаковой заданноп пластичности 11 пгксируюз числа, характерпзу 1 огцпе объемыводы, израсходованные 1 га...
Предыдущий патент: Способ получения карналлита
Следующий патент: Самоходное шасси
Случайный патент: Способ очистки сточных вод микробиологической промышленности от органических загрязнений
