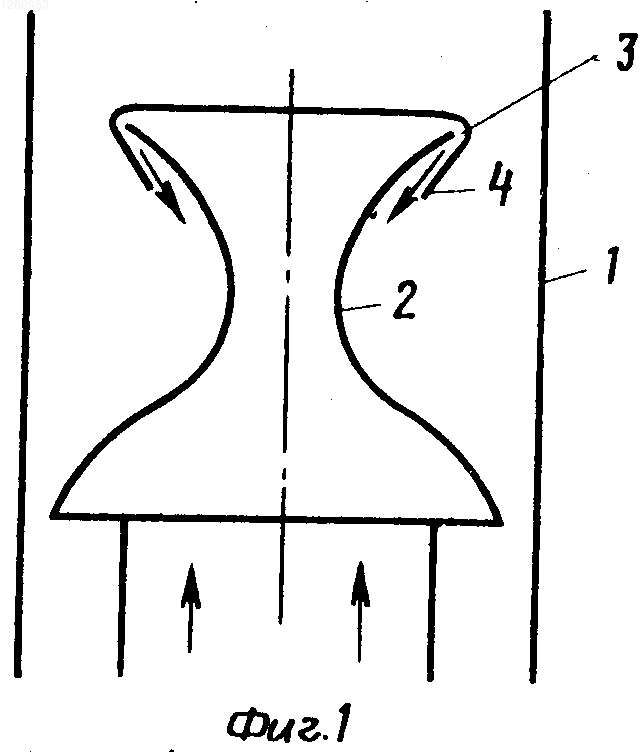

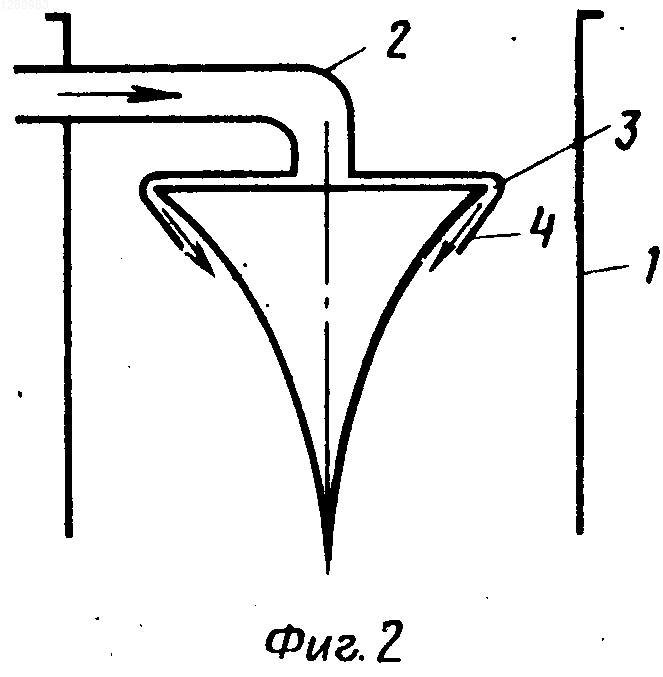

Струйный вакуумный насос

Номер патента: 1231278

Опубликовано: 15.05.1986

Авторы: Безносов, Ляхов, Мальцев, Серов, Хорев

МПК: F04F 5/04

Метки: насос, струйный

...Составитель А. ВоронецкийТехред Н,Бонкало Корректор В. Синицкая Редактор М. Циткина Заказ 2551/41 Тираж 586 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к струйным аппаратам.Цецью изобретения является увеличение КПД.На чертеже представлен струйный насос, продольный разрез. Насос содержит корпус 1 с патрубком 2 подвода активной среды, выполненное в стенке корпуса 1 пассив ное сопло и центральное тело 3 образующее кольцевые камеры 4 смешения и диффузор 5, причем центральное тело установлено с возможностью свободного вращения и снабжено в зоне каме ры 4 смешения винтовыми...

Номер патента: 1024399

Опубликовано: 23.06.1983

Авторы: Барков, Кондрашов, Купбергенов, Холодков, Шемаев

МПК: B65G 53/14

Метки: насоса, сопло, струйного

...их из строя.Целью изобретения является повышение-надежности,Цель достигается тем, что сопло струйного насоса, содержащее переходящие другв друга конфузор и диффузор, последнийиз которых снабжен размещенной внутринего конусной вставкой, снабжено расположенным в конфузоре штоком, соединенным с конусной вставкой и подпружиненнымв направлении его осевого перемещения.На чертеже изображено сопло струйного насоса, продольный разрез.Сопло содержит переходящие друг в друга конфузор 1 и диффузор 2. В диффузореустановлена конусная вставка 3, с которойсоединен шток 4 с шайбой 5 и пружиной 6на конце.Конец штока 4 расположен в гильзе 7.Для подвода воздуха служит патрубок 8.Сопло устанавливается в гнезде 9 корпуса 10 струйного насоса. Сопло...

Номер патента: 1323767

Опубликовано: 15.07.1987

Авторы: Евчук, Рашкевич, Тарабаринов, Тараевский

МПК: F04F 5/46

Метки: активное, насоса, сопло, струйного

...кояитега СССР ио делах изобретений и тирыни11335, Москва, /К 35, 1 атгпск 51 нао., д. 45Призво)ствнно-ио.пирфичсскос ирслиритие, г. Ужгород, ул. Просьгиая. 4 Изобретение относится к струйной технике, преимущественно к конструкции активных сопел струйных насосов с использованием жидкости в качестве активной среды. Целью изобретения является повышение активности истекающей струи путем увеличения ее газог)оглощающей способности. На фиг, 1 представлено активное сопло, продольный разрез; на фиг. 2 - разрез А-А на фиг, 1.Активное сопло струйного насоса содержит входной патрубок 1 и насадок 2. Входной патрубок 1 снабжен установленными на входе насадка 2 ферромагнитными кольцами 3 и 4, разме(ценными между ними кольцевыми магнитами 5 и 6 и...

Номер патента: 1622650

Опубликовано: 23.01.1991

Авторы: Евчук, Иззатдуст, Мизин, Перепелицкий, Тарабаринов

МПК: F04F 5/46

Метки: активное, насоса, сопло, струйного

...3, размещенные между ферромагнитными кольцами 2, и центральный магнитный сердечник 4, выполненный в видеобтекаемого тела с входным и выходным 15коническими участками 5 и б. Сердечник 4выполнен из магнитомягкой резины и снабжен цилиндрической полостью 7, входноеотверстие 8 которой расположено со стороны входа в патрубок 1, выходной конический участок б сердечника 4 снабжен коническим расширяющимся участком 9, размещенным в зоне Ферромагнитного кольца2, причем кольца 2 выполнены с внутренними коническими поверхностями, параллельными образующим соответственно входного и выходного участков 5 и 9 сердечника 4,Поток активной жидкостной среды через входной патрубок 1 поступает в кольцевой проход лежду кольцевыми магнитами 3и...

Номер патента: 1789773

Опубликовано: 23.01.1993

Авторы: Добряков, Свистунов

МПК: F04F 5/14

Метки: насос, струйный, термовакуумный

...для сообщения полости кожуха с проточной частью диффузора и соединены со стороны входа со стенкой кожуха.В диффузоре насоса протекает окислительно-восстановительная реакция горения ко,.онентов, поступающих из активного сопла, и патрубков. Воспламенение осуществляется подачей высоковольтного им1789773 30 35 40 пульсного разряда на электроды. При взаимодействии продуктов сгорания со стенками диффузора происходит увеличение скорости смеси активного и пассивного газов, выбрасываемых из термовакуумного струйного насоса, в результате чего проиЗ- водител ь ность последнего по вы шается.Насосы, откачивающие газы из замкнутых объемов, известны, однако в данном случае использование диффузора с патрубками подвода воздуха, электродами, атакже с...
