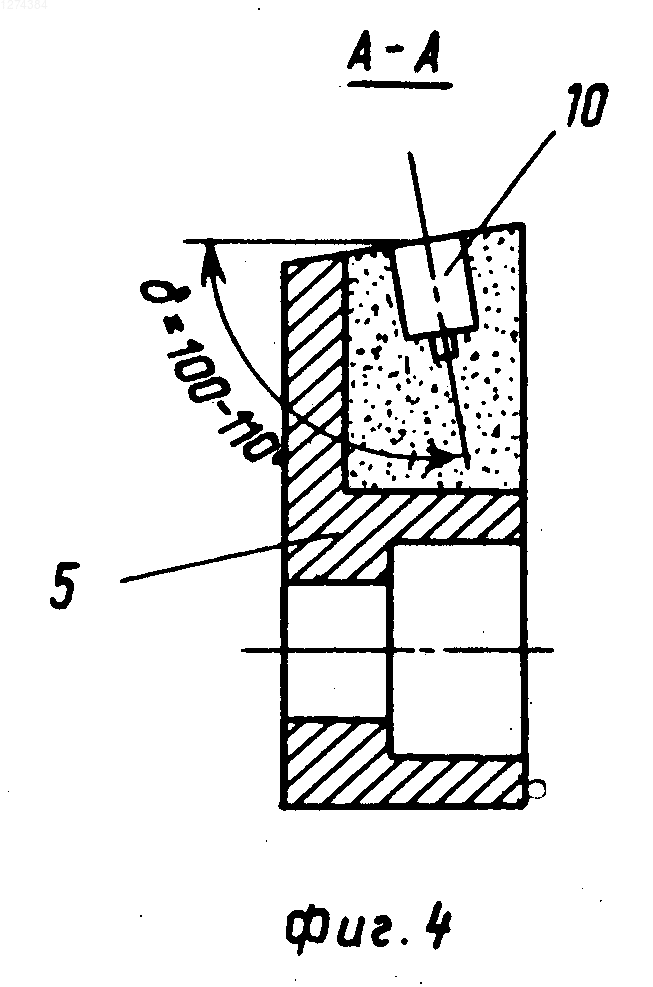

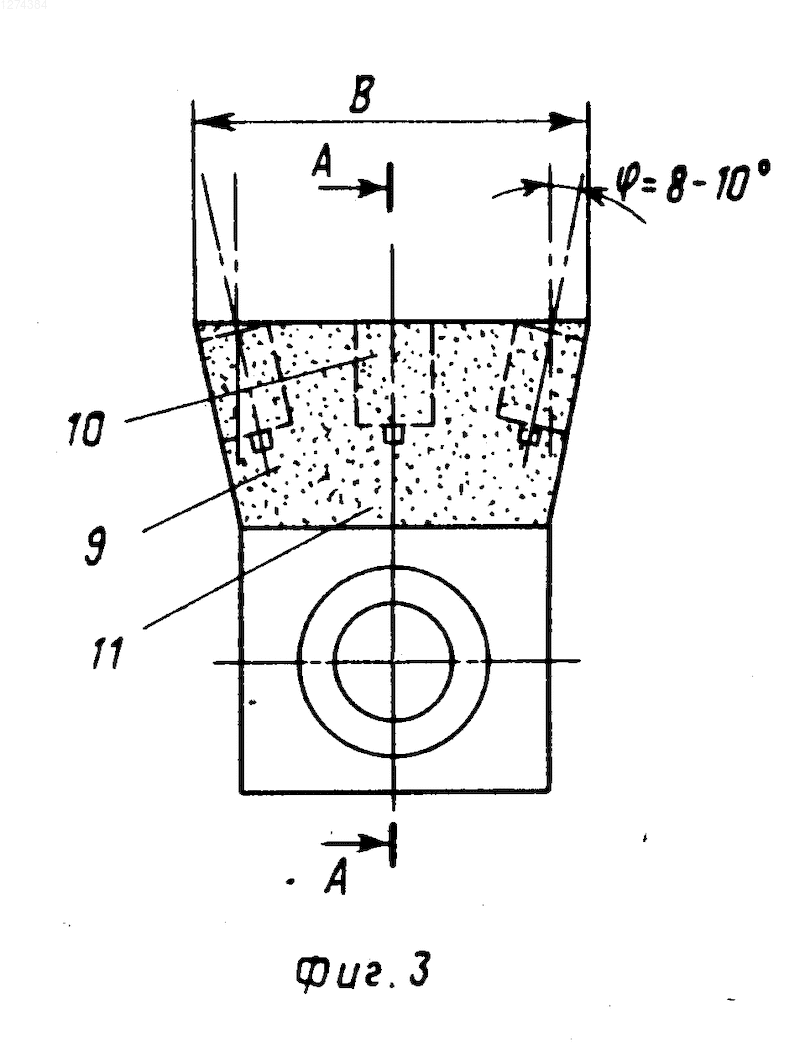

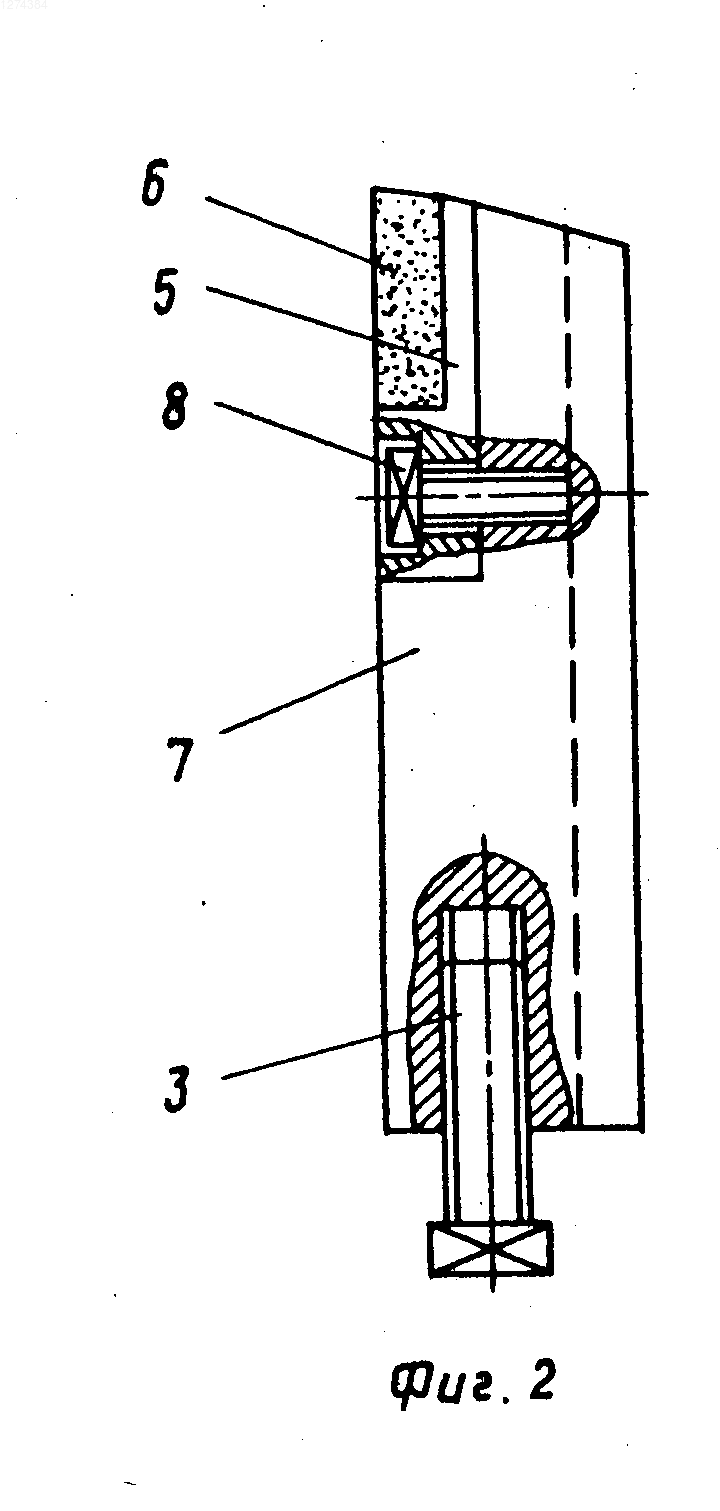

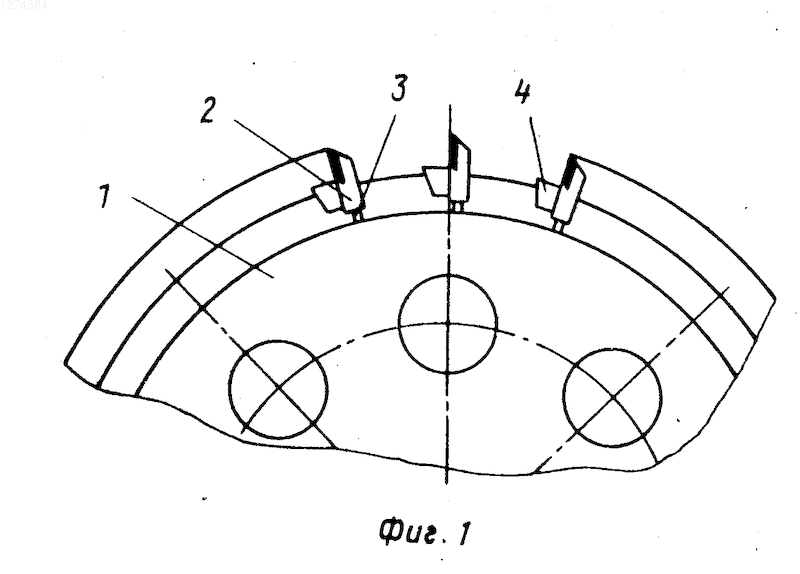

Дисковая пила для резания камня

Номер патента: 445586

Опубликовано: 05.10.1974

Авторы: Ляндрес, Родин, Розенблат

МПК: B28D 1/12

Метки: дисковой, зубков, камнерезной, крепления, пилы, режущих

...При этом толщина короткой полки определяет вылет зубка по высоте, а длинная полка с помощью выступа, входящего в зацепление с телом пилы 1,фиксирует уголок 2 от выпадания из паза. Режущи зуН бок 3 плотно садится в паз с вставленным в него уголком 2. Фиксация зубка осуществляется капроновым штифтом 4, который входит в полукруглые вйрезы в длинной полке уголка 2 и зубка 3. Прочность капронового штифта достаточна для удержания зубка от выпадания под действием центробежных сил,но штифт срезается при механическом выдергивании зубка из паза. Учитывая, что каждая заточка зубка составляет 1 мм, то при возможном чис ле заточек (йять) каждая камнерезная машина снабжается комплектом уголков с номерами от 1 до 5,разнящимися друг от друга толщийой...

Номер патента: 1451029

Опубликовано: 15.01.1989

Авторы: Ктракян, Оганесян

МПК: B28D 1/04

Метки: дисковая, зубчатая, пила

...державки резца. Изобретение относится к камнеобработке и добыче природного камня, а .именно к режущим инструментам.Цель изобретения " повышение на 5 дежности крепления режущих элементов.На фиг.1 показана дисковая зубчатая пила; на фиг.2 " узел 1 нафиг.1.Пила состоит из державки 1 с хвостовиком 2 и плотно насаженнойосью 3, на которую насажена тпердосплавная пластина 4 с центральным отверстием. Державка 1 с твердосплавной пластиной 4 установлена в пазу 5, выполненном в зубке 6 корпуса 7 15 пилы, причем часть центрального отверстия .пластины 4 находится в пазу 5, Державка 1 фиксируется с корпусом 7 пилы с помощью штифта 8, Для обеспечения возможности снятия резца 20 в зубке выполнено отверстие 9.Устройство работает следующим...

Номер патента: 1411481

Опубликовано: 23.07.1988

Авторы: Буданов, Дробот, Прокопенко

МПК: B28D 1/04, E21C 47/10

Метки: алмазная, дисковая, пила

...валу и цилиндрическими пазами 3 алмазных сегментов 4 и пружины 5.Пила работает следующим образом. 2 ОВращающаяся дисковая алмазная пила, в которой алмазные сегменты 4, отжаты пружинами 5 (фиг. 3), подается на разрушаемый материал. Контакт пилы с материалом происходит частью сегмен 25 та, которой и осуществляет резание массива.Как только происходит заштыбовка сегмента, увеличиваются значения сил - нормальной Р и тенгенциальной Р3 О приложенных к сегменту, Пружина рассчитана таким образом, что при эаштыбовке сегмента сила Р начнет перемещать последний, преодолевая силу упругости пружины, т.е, сжимая ее,Таким образом, заштыбованный участок сегмента выйдет из зоны резания, а новый участок сегмента войдет в контакт с массивом (фиг. 4) и...

Номер патента: 1451030

Опубликовано: 15.01.1989

Авторы: Зейналян, Ктракян, Оганесян

МПК: B28D 1/04

Метки: дисковая, зубчатая, пила

...например туфа, известняка идреЦель изобретения - повышениежесткости и поперечной устойчивостипилыНа фиг.1 изображена:-дисковаязубчатая пила, общий вид, на фиг,2 -разрез А-А на фиг,1,Дисковая зубчатая пила содержит корпус 1 с зубьями 2, которые снабжены резцами 3. Корпус 1 крепится к стакану 4, сидящему на стандартных подшипниках 5, насаженных на опорную ось 6, жестко прикрепленную к раме машины.Дисковая зубчатая пила работает следующим образом,Вращение дисковой зубчатой пилы осуществляется с помощью приводной шестерни (не показана) через зубья Со, Булек е тор И,Рыбченко Т Корректор 0Кравцо А ук аж 517 митет сква, Подписное по изобретениям и открыт -35, Раушская наб., д, 4 Т СССР 1 р ул. Проектная,оизводственно-полиграфическое...

Номер патента: 791548

Опубликовано: 30.12.1980

Автор: Медведев

МПК: B28D 1/04

Метки: алмазная, дисковая, пила, сегментная

...3 возможные варианты исполнения ре"жущих элементов.Алмазная дисковая сегментная пиласостоит из корпуса 1 с вырезаннымипазами 2, который по периферии ос"нащен режущими элементами 3. Передняя и задняя поверхности каждогорежущего элемента выполнены параллельными и расположены под углом кнаправлению вращения пилы, а передняя и задняя поверхности соседнихрежущих элементов 3 образуют междусобой щель 4. В каждом режущем элементе выполнена канавка 5, соединяющая противоположные концы соседних щелей. Режущие элементы расположены такчто частично перекрывают пазы 2. Канавка 5 имеет глубину,равную высоте алмазоносного слоя режущего элемента,В зависимости от обрабатываемогоматериала и режимов резания величинарасстояния между режущими элемента -ми и...
