Коноидная логоспиральная антенна

Номер патента: 1272936

Формула

Коноидная логоспиральная антенна, содержащая ветви в виде лент, внутренние кромки которых имеют форму логарифмической спирали с углом подъема , расположенной на поверхности конуса с углом при вершине Q₀, а внешние кромки расположены на поверхности тела вращения, касательная к которой, проведенная из точки на оси конуса, образует с осью конуса угол Q₁, и линию передачи, подключенную к концам ветвей со стороны вершины конуса, отличающаяся тем, что, с целью формирования диаграммы направленности шириной, зависящей от рабочей длины волны, угол Q₁ в поперечных сечениях тела вращения диаметром, равным четверти рабочей длины волны, выбран из соотношения

где ₁ ширина диаграммы направленности по половинной мощности для рабочей длины волны ;
p, q, k коэффициенты, имеющие при Q₀ 10₆ значения p=1,6 1,8 рад^-2, q= 1,4 1,6 рад, k=0,6 0,8 рад.

Описание

Изобретение относится к антенной технике и может быть использовано в качестве слабонаправленной сверхширокополосной антенны круговой поляризации.
Цель изобретения формирование диаграммы направленности шириной, зависящей от рабочей длины волны.

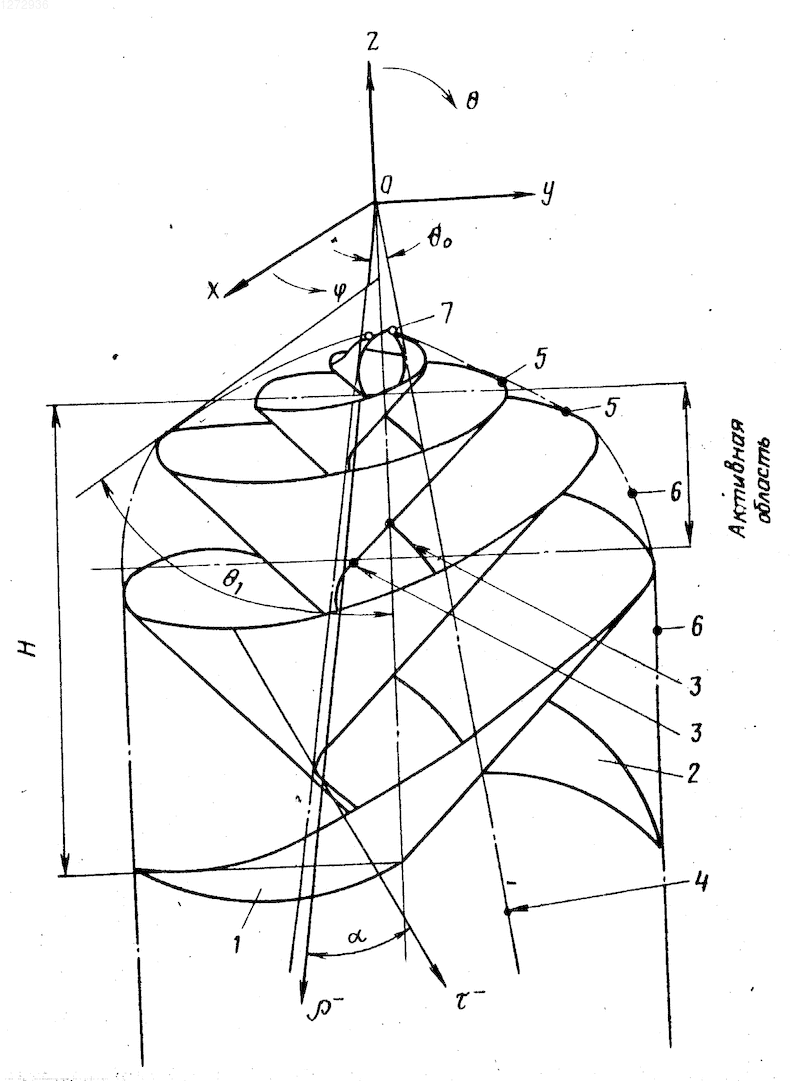

На чертеже представлена структурная схема коноидной логоспиральной антенны.
Она содержит две ветви 1 и 2 в виде лент, внутренние кромки 3 которых имеют форму логарифмической спирали с углом подъема

расположенной на поверхности конуса 4 с углом при вершине Q₀, а внешние кромки 5 расположены на поверхности тела 6 вращения, касательная к которой, проведенная из точки на оси конуса 4, образует с осью конуса 4 угол Q₁.
Ветвь 1 коноидной логоспиральной антенны описывается векторным уравнением

радиус-вектор логарифмической спирали на поверхности конуса 4, определяющий положение внутренней кромки 3;

вектор касательной к логарифмической спирали, совпадающий с поверхностью ветви 1;
t коэффициент, зависящий от

и Q₁, определяющий ширину ветви и положение внешней кромки 5.
Угол Q₁ в поперечных сечениях тела вращения диаметром, равным четверти рабочей длины волны, выбран из соотношения

,
где

_i ширина диаграммы направленности по половинной мощности для рабочей длины волны

₁;
p, q, K коэффициенты, имеющие при Q₀

10^o значения
p=(1,6-1,8) рад^-2
q=(1,4-1,6) рад
K=(0,6-0,8) рад.
Линия передачи (на чертеже не показана) подсоединена к ветвям 1 и 2 в точке 7 запитки коноидной логоспиральной антенны. Габаритные размеры коноидной логоспиральной антенны определяются максимальным радиусом тела вращения и его высотой.
Коноидная логоспиральная антенна работает следующим образом. Волна ТЕМ линии передачи распространяется по ветвям 1 и 2 от точки 7 запитки до активной области, где происходит интенсивное излучение в режиме Т_-1 и вследствие излучения сильное затухание тока за пределами активной области. Положение активной области вдоль оси коноидной логоспиральной антенны определяется условием, что, диаметр поперечного сечения тела 6 вращения равен четверти рабочей длины волны. Величина угла Q₁ влияет на ширину диаграммы направленности коноидной логоспиральной антенны, а выбор этого угла в соответствии с приведенным выше соотношением позволяет получить диаграмму направленности шириной, зависящей от рабочей длины волны.
Коноидная логоспиральная антенна, содержащая ветви в виде лент, внутренние кромки которых имеют форму логарифмической спирали с углом подъема

, расположенной на поверхности конуса с углом при вершине Q₀, а внешние кромки расположены на поверхности тела вращения, касательная к которой, проведенная из точки на оси конуса, образует с осью конуса угол Q₁, и линию передачи, подключенную к концам ветвей со стороны вершины конуса, отличающаяся тем, что, с целью формирования диаграммы направленности шириной, зависящей от рабочей длины волны, угол Q₁ в поперечных сечениях тела вращения диаметром, равным четверти рабочей длины волны, выбран из соотношения

где

₁ - ширина диаграммы направленности по половинной мощности для рабочей длины волны

;
p, q, k - коэффициенты, имеющие при Q₀

10₀ значения p=1,6 - 1,8 рад^-2, q=1,4 - 1,6 рад k=0,6 - 0,8 рад.

Рисунки

Заявка

3825529/09, 14.12.1984

Кафтанников В. Г, Ривкин М. И

МПК / Метки

МПК: H01Q 11/08

Метки: антенна, коноидная, логоспиральная

Опубликовано: 10.08.1996
