Номер патента: 1258291

Авторы: Гольдич, Пипко, Шмырев

Формула

ДЕЛИТЕЛЬ ЧАСТОТЫ ИМПУЛЬСОВ, содержащий тиристор, катод которого через первый резистор соединен с общей шиной устройства, анод с шиной источника питания, управляющий электрод с выходом элемента сравнения, вход которого через зарядный резистор соединен с выходом формирователя импульсов, конденсатор, первая обкладка которого соединена с общей шиной устройства, второй резистор, отличающийся тем, что, с целью повышения стабильности работы устройства, в него введены первый и второй диоды, причем анод первого диода через второй резистор соединен с входом элемента сравнения, катод с второй обкладкой конденсатора и с анодом второго диода, катод которого соединен с анодом тиристора.

Описание

Изобретение относится к импульсной технике и может быть использовано в устройствах деления частоты.
Целью изобретения является повышение стабильности работы устройства.

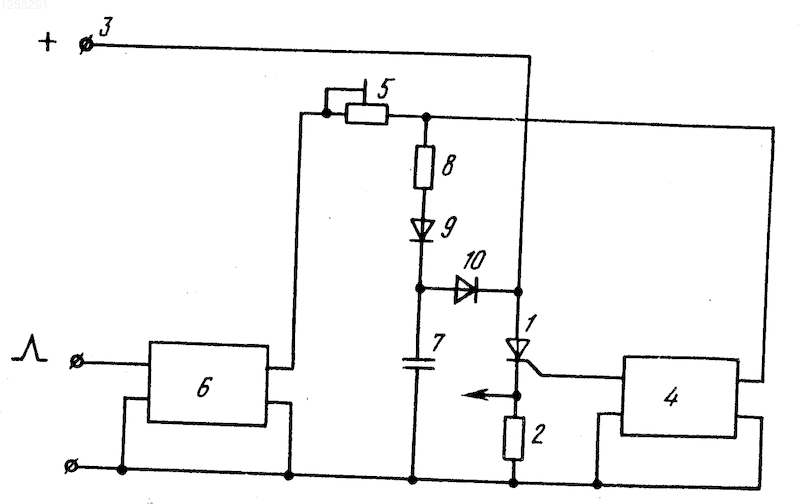

На чертеже приведена принципиальная электрическая схема делителя частоты импульсов.
Он содержит тиристор 1, катод которого через первый резистор 2 соединен с общей шиной устройства, анод с шиной 3 источника питания, управляющий электрод с выходом элемента 4 сравнения, вход которого через зарядный резистор 5 соединен с выходной клеммой формирователя 6 импульсов, конденсатор 7, первая обкладка которого соединена с общей шиной устройства, второй резистор 8, первый диод 9, второй диод 10, причем анод первого диода 9 через второй резистор 8 соединен с входом элемента 4 сравнения, катод с второй обкладкой конденсатора 7 и с анодом второго диода 10, катод которого соединен с анодом тиристора 1.
Устройство работает следующим образом.
В исходном состоянии конденсатор 7 разряжен, тиристор 1 закрыт, а к катоду диода 9 приложено запирающее напряжение, поступающее с шины от источника с большим внутренним сопротивлением. При подаче импульсов на входные клеммы на выходной клемме формирователя 6 соответственно появятся импульсы одинаковой длительности, амплитуды и формы. Каждый такой импульс через резистор 8, диод 10 будет подзаряжать конденсатор 7. Величина каждой ступеньки напряжения на нем определяется при стандартных импульсах с формирователя только постоянной времени цепи заряда и предыдущим напряжением. В паузах между импульсами конденсатор 7 не разряжается, так как диоды 9 и 10 закрыты, т.е. нет утечки заряда.
Таким образом исключается зависимость заряда конденсатора 7 от формы, амплитуды и длительности входных импульсов и пауз между ними. При достижении напряжения заряда на конденсаторе заданной величины элемент 4 сравнения срабатывает и сигналом со своего выхода открывает тиристор 1. Напряжение на его аноде резко падает, диод 10 открывается и конденсатор 7 разряжается через него, тиристор 1 и резистор 2, с которого снимается выходной импульс.
После разряда конденсатора 7 тиристор 1 закрывается, так как ток через него благодаря большому внутреннему сопротивлению источника, подключенного к шине 3, заведомо ниже тока удержания тиристора. Диод 10 запирается, и делитель частоты возвращается в исходное положение.
Таким образом, предложенное устройство обеспечивает значительное увеличение стабильности коэффициента деления за счет уменьшения утечки заряда накопительного конденсатора.
Обычно на вход элемента сравнения напряжение с накопительного конденсатора действует постоянно. Это приводит к утечке заряда с конденсатора, кроме того, срабатывание элемента сравнения может вызвать и помеха. Это становится особенно опасным, когда напряжение на накопительном конденсаторе близко к порогу срабатывания элемента сравнения, и для ложного срабатывания достаточно небольшого всплеска.
В предлагаемом делителе благодаря тому, что в паузах между входными импульсами напряжения на входе элемента 4 сравнения нет, помехозащищенность значительно выше.
Чрезвычайно малые утечки заряда с конденсатора и надежная защита от помех позволяют, например, при делении частоты сети получать стабильный коэффициент деления вплоть до 500.
ДЕЛИТЕЛЬ ЧАСТОТЫ ИМПУЛЬСОВ, содержащий тиристор, катод которого через первый резистор соединен с общей шиной устройства, анод - с шиной источника питания, управляющий электрод - с выходом элемента сравнения, вход которого через зарядный резистор соединен с выходом формирователя импульсов, конденсатор, первая обкладка которого соединена с общей шиной устройства, второй резистор, отличающийся тем, что, с целью повышения стабильности работы устройства, в него введены первый и второй диоды, причем анод первого диода через второй резистор соединен с входом элемента сравнения, катод - с второй обкладкой конденсатора и с анодом второго диода, катод которого соединен с анодом тиристора.
