Устройство для лечения искривления позвоночника
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ИСКРИВЛЕНИЯ ПОЗВОНОЧНИКА, содержащее упругий элемент, связывающий фиксаторы, отличающееся тем, что, с целью обеспечения возможности одновременного пространственного коррегирующе-стабилизирующего воздействия на позвоночник, упругий элемент выполнен в виде равномерно скрученных вокруг продольной оси по крайней мере трех упругих стержней круглого сечения, концы которых зафиксированы втулками, причем один конец упругого элемента свободно перемещается в фиксаторе, а другой конец через шаровой шарнир связан с хвостовиком, имеющим кольцевую проточку и закрепленным на другом фиксаторе.
Описание
Целью изобретения является обеспечение возможности одновременного пространственного коррегирующе-стабилизирующего воздействия на позвоночник.

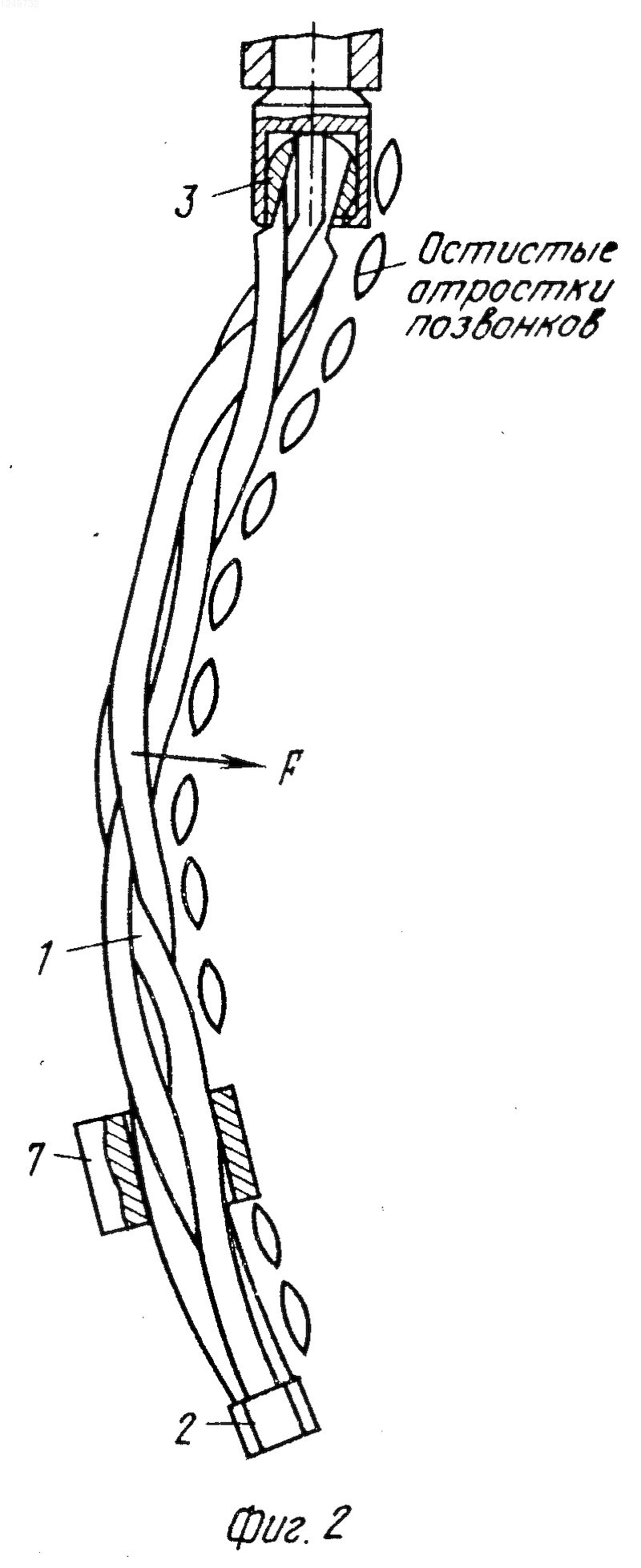

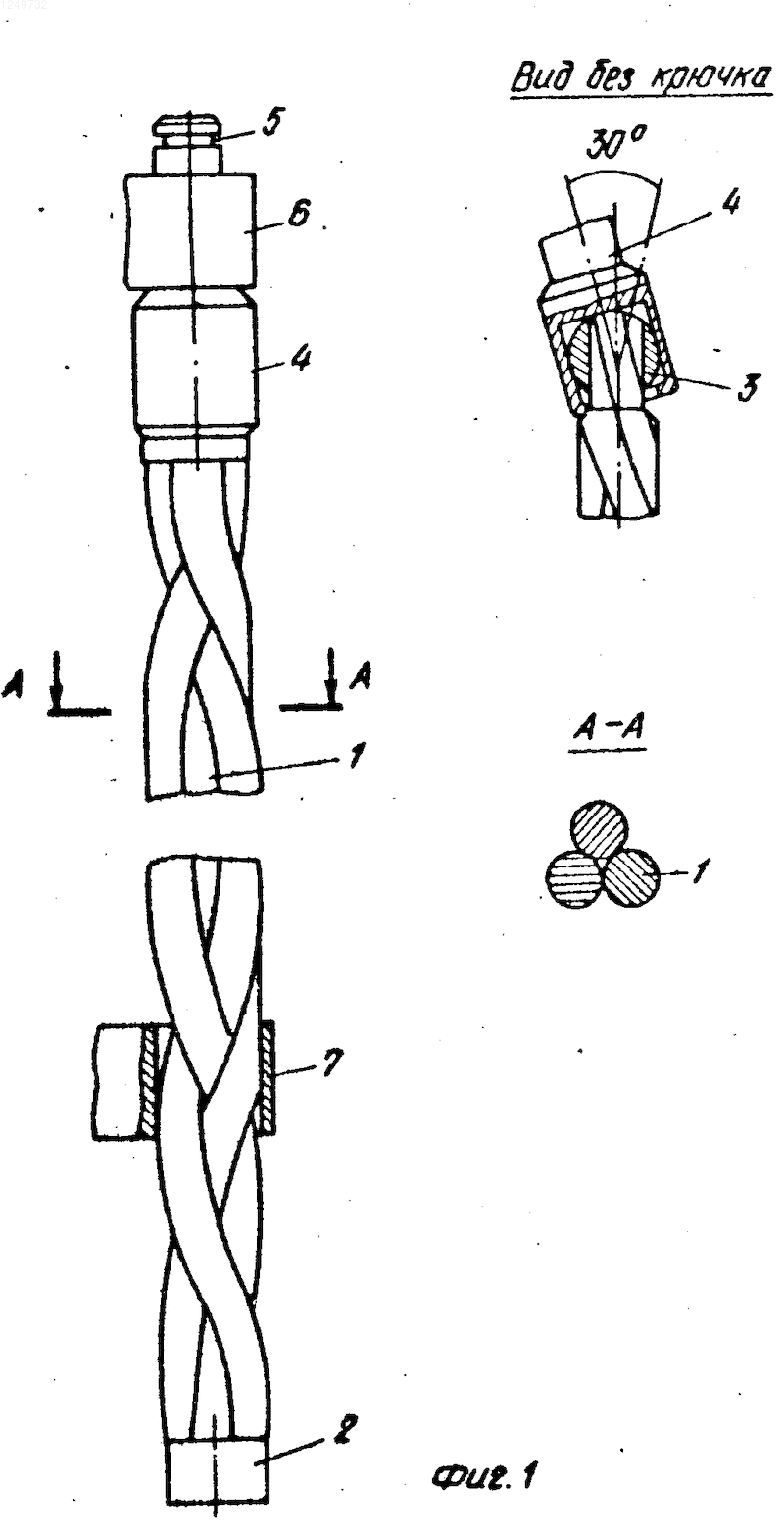

На фиг.1 изображено устройство, на фиг.2 показана его установка.
Устройство для лечения искривления позвоночника состоит по крайней мере из трех упругих стержней 1 круглого сечения, скрученных равномерно вокруг продольной оси, концы которых зафиксированы муфтами 2 и 3, причем муфта 3 выполнена с шарообразной внешней поверхностью. На муфту 3 надевается хвостовик 4, имеющий кольцевую проточку 5 для крепления в фиксаторе 6 и образующий шаровой шарнир с муфтой. Во втором фиксаторе 7 стержни 1 перемещаются свободно.
Устройство используют следующим образом. По общепринятой методике осуществляется доступ к заднему отделу позвоночника, необходимый для коррекции. К сформированному костному ложу задних элементов нейтральных позвонков (или на 1-2 выше и ниже их), между которыми предполагается произвести исправление, подводятся фиксаторы 6 и 7 и с помощью временного растягивающего устройства (на чертежах не показано), расположенного вне раны, производится постепенная контролируемая дистракция на максимально возможную величину, не превышающую предел прочности опорных элементов позвонков. Затем по вогнутой стороне подводится постоянный динамический дистрактор, а по выпуклой - устройство для лечения искривления позвоночника путем проведения стержней 1 в межмышечном канале с заведением длинных концов с муфтой 2 в отверстие фиксатора 7, а затем и хвостовика 3 со специальным креплением (на чертежах не показано) к фиксатору 6 в изогнутом и напряженном состоянии по выпуклой стороне искривления (см. фиг.2). Устройство для лечения искривлений позвоночника может быть применено и самостоятельно при мобильных (подвижных) деформациях при сколиозе. Рану послойно ушивают. Больному накладывают гипсовый корсет. В результате стремления стержня занять первоначальное положение, т. е. в силу упругих свойств, и стабилизирующе-коррегирующего воздействия на позвоночник при возможности перемещения его по длине, происходит дальнейшая коррекция искривления позвоночника. Наличие нечетного числа упругих стержней позволяет стержню сохранять постоянство напряжения в пространстве.
