Электромагнит со сверхпроводящими обмотками
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1245139
Авторы: Князьков, Мышенко, Песковацкий, Шульга
Формула
ЭЛЕКТРОМАГНИТ СО СВЕРХПРОВОДЯЩИМИ ОБМОТКАМИ, состоящий из магнитопровода и двух полюсов с расположенными на них обмотками из сверхпроводника, отличающийся тем, что, с целью уменьшения габаритных размеров, магнитопровод выполнен в виде цилиндра с боковым прямоугольным отверстием, образующим внутри цилиндра две плоские грани, параллельные продольной оси цилиндра, в одном из оснований цилиндра выполнено сквозное отверстие, а полюса с обмотками из сверхпроводника размещены на плоских гранях внутри цилиндра.
Описание
Цель изобретения уменьшение габаритных размеров без ухудшения однородности и уменьшения величины магнитного поля.

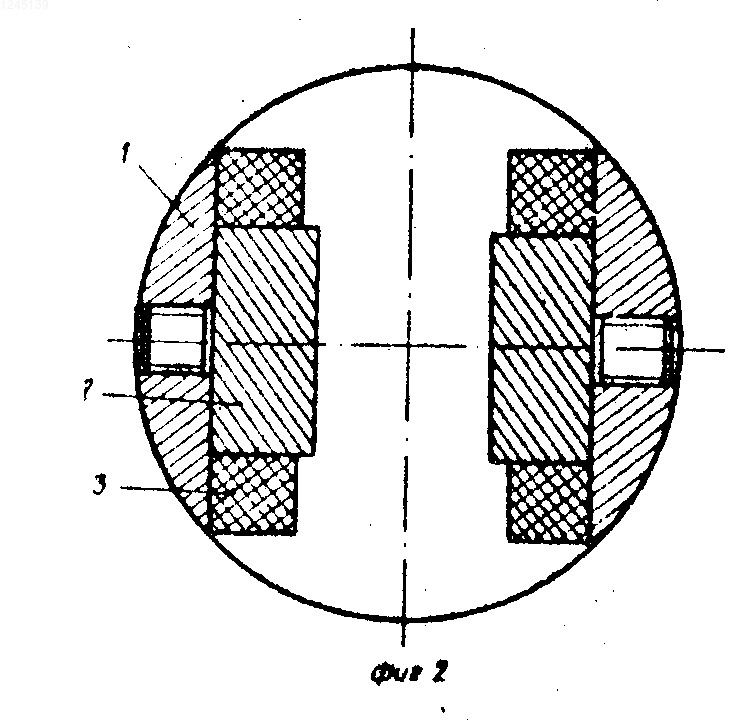

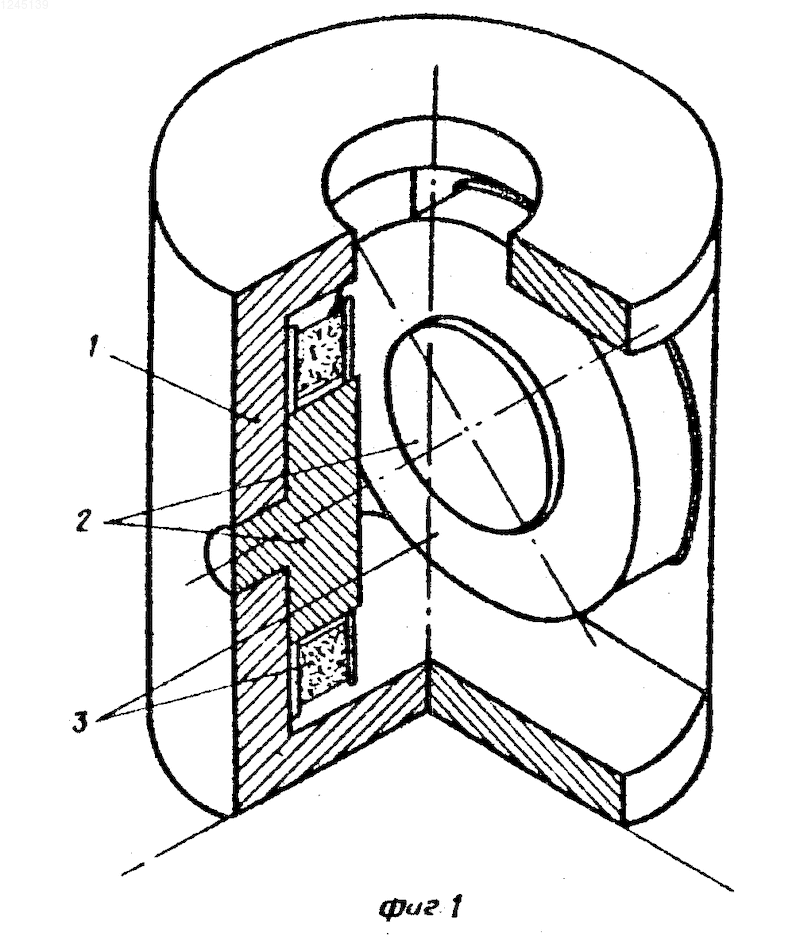

На фиг. 1 изображен предлагаемый электромагнит, общий вид; на фиг. 2 электромагнит, поперечное сечение.
Электромагнит содержит цилиндрический магнитопровод 1, в котором перпендикулярно его оси и симметрично ей выполнено прямоугольное отверстие и в одном из оснований цилиндра выполнено сквозное осевое отверстие. На внутренней поверхности прямоугольного отверстия цилиндрического магнитопровода 1 располагаются полюса 2, на которых расположены сверхпроводящие обмотки 3.
Электромагнит работает следующим образом. Магнитный поток, создаваемый сверхпроводящими обмотками 3, проходя зазор между полюсами 2, замыкается через верхнее и нижнее основания цилиндрического магнитопровода 1. Отверстие в одном из оснований цилиндрического магнитопровода 1 служит для ввода образца в зазор между полюсами. Эффект уменьшения поперечных размеров магнита достигается тем, что вследствие осевого отверстия в основании цилиндрического магнитопровода 1 для ввода образца в зазор между полюсами 2 магнитный поток замыкается вдоль продольной оси магнита. Поэтому магнитопровод 1 не опоясывает полюса 2 со сверхпроводящими обмотками 3 в поперечной плоскости и нет необходимости делать зазор между полюсами 2 и магнитопроводом 1 для исключения возможности замыкания магнитного потока с полюса на магнитопровод в этой плоскости. В поперечные размеры описываемого магнита вносят вклад размеры магнитного зазора, размеры полюсов 2 и размеры сверхпроводящих обмоток 3. Магнитопровод 1 в сечении представляет собой сегмент, который как бы заполняет свободное место между полюсами 2, сверхпроводящими обмотками 3 и окружностью, определяющей поперечный габаритный размер магнита.
Использование описываемого устройства позволяет наряду с уменьшением габаритных размеров магнита проводить исследование крупных образцов.
Рисунки
Заявка
3854563/07, 12.12.1984
Отделение радиоастрономии Института радиофизики и электроники АН УССР
Князьков Л. Б, Мышенко В. В, Песковацкий С. А, Шульга В. М
МПК / Метки
МПК: H01F 27/00
Метки: обмотками, сверхпроводящими, электромагнит
Опубликовано: 27.06.1995
